Sistema de fonte de alimentação modular de alta eficiência de 48 VCC (200 A/400 A)
Uma empresa independente Sistema de alimentação CC integrado 48VCC 200A-400A pode ser fornecido de forma flexível para qualquer local interno ou armário de energia para telecomunicações externo se necessário. Agindo como um profissional confiável. sistema de energia da estação base, sua capacidade máxima varia de 18kW (200A) a 27kW (400A)Baseado em uma nova geração fonte de alimentação retificadora O módulo oferece eficiência e densidade de potência excepcionalmente altas, economizando eletricidade e reduzindo o espaço ocupado para os clientes.
Devido ao seu padrão Estrutura de alimentação embutida de 19 polegadasEste sistema pode ser instalado facilmente em diversas configurações. Os componentes básicos do sub-rack incluem uma unidade de distribuição versátil, uma unidade de controle inteligente (SMU) e slots hot-swap para 6 (200A) a 9 (400A) retificadores. O recurso de desconexão por baixa tensão (LVD) está incluído para otimizar o tempo de descarga e a saúde das baterias. Além disso, a seção de distribuição da planta é estrategicamente dividida em dois ramos com posições de disjuntores, onde a corrente em cada ramo é monitorada com precisão pelo controlador.
O sistema de alimentação CC independente de 48 VCC (200 A/400 A) integrado é uma solução de alimentação digital altamente eficiente e de alta densidade de potência, projetada para racks padrão de 19 polegadas. Disponível nas configurações 5U (até 18 kW) e 6U (até 27 kW), ele integra perfeitamente os módulos retificadores R4850G2, distribuição de energia avançada e a unidade de monitoramento inteligente SMU48B para garantir operação confiável e contínua em sites de telecomunicações.

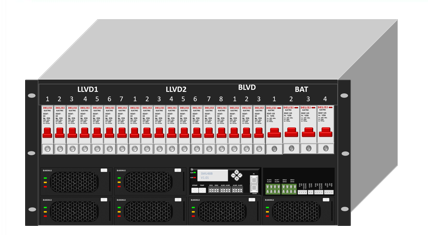

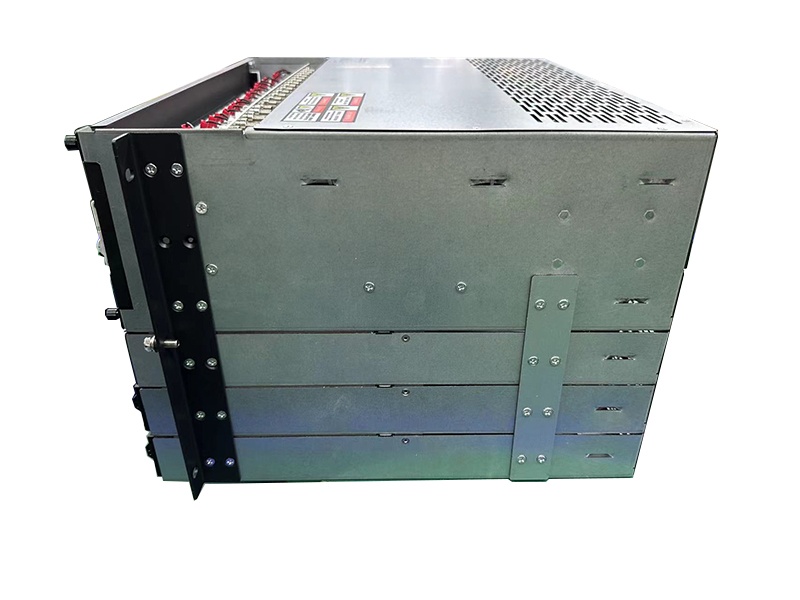

Vista da estrutura de potência de 300 A

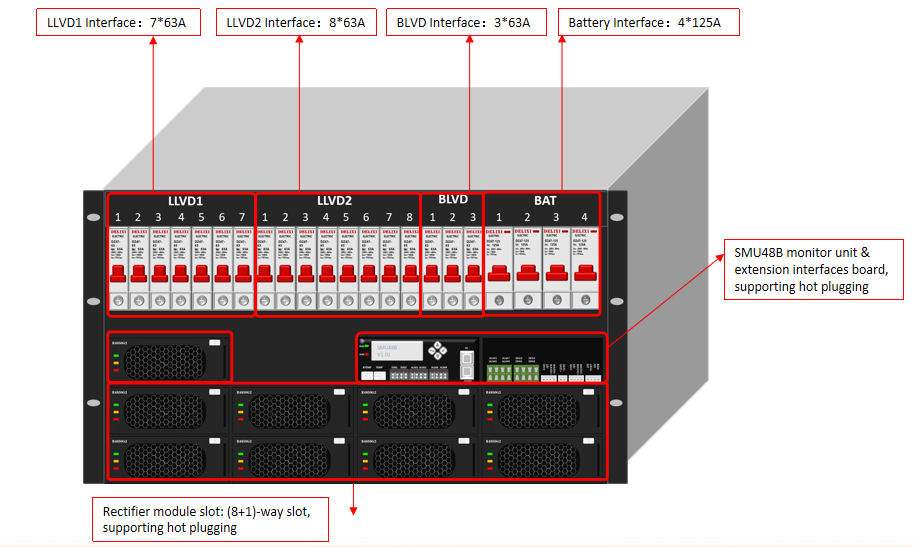

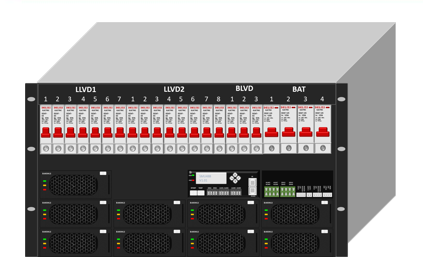

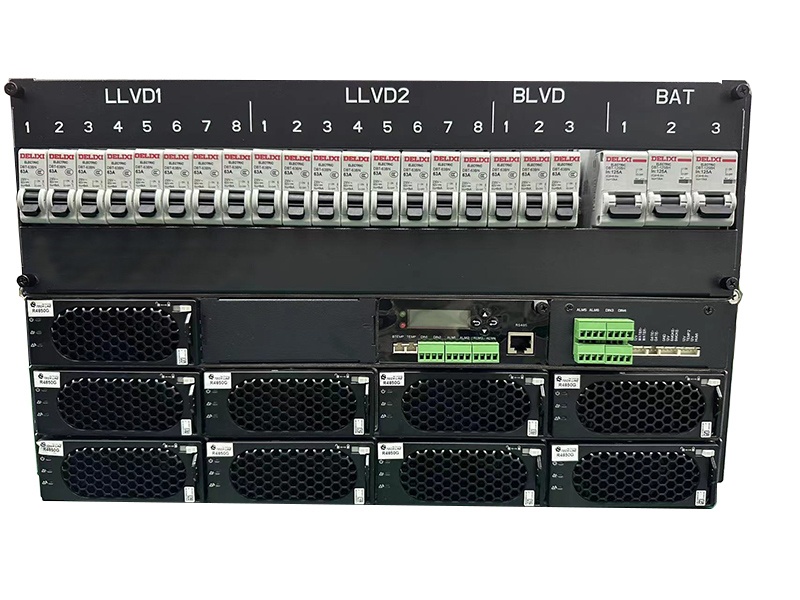

Vista da estrutura de potência de 400 A

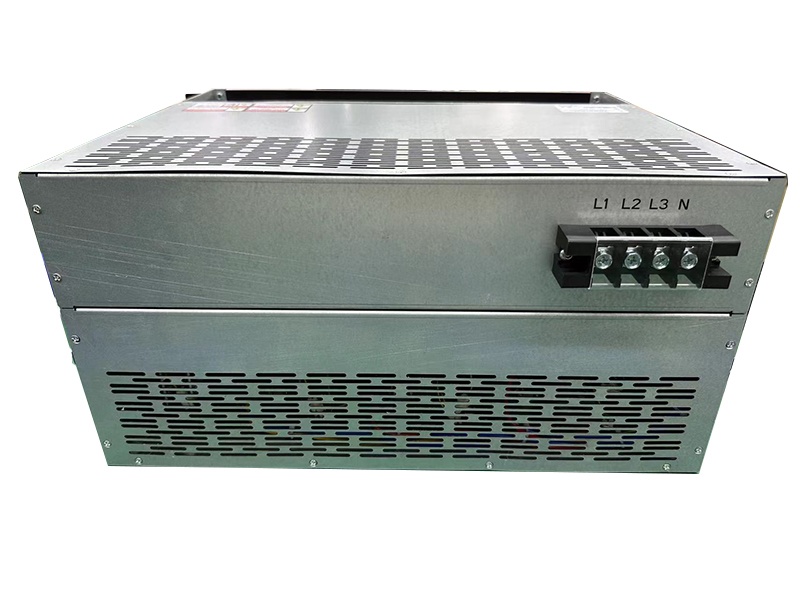

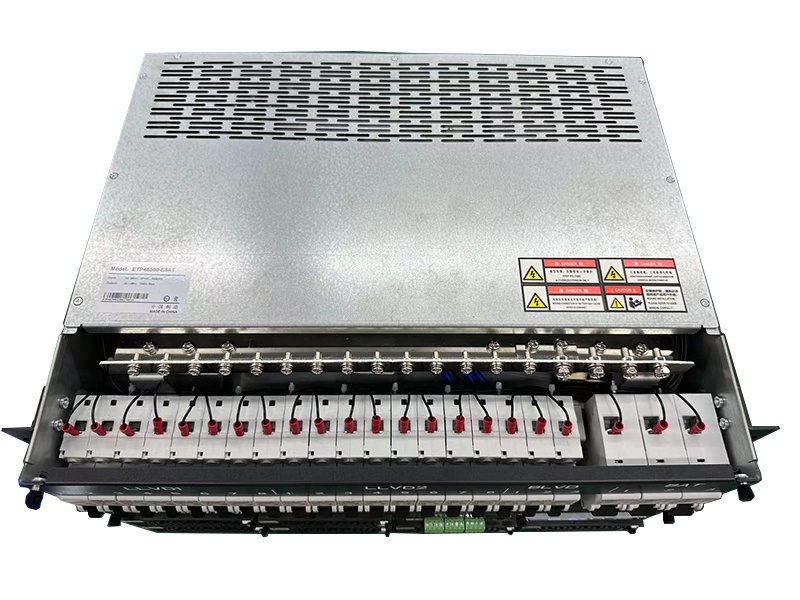

| Tipo de produto | Sistema 5U  | Sistema 6U  | |
|---|---|---|---|
| Sistema | Dimensões (largura, profundidade e altura) | 533 mm (L) × 426 mm (P) × 220 mm (5U, A) | 533 mm (L) × 426 mm (P) × 268 mm (6U, A) |
| Modo de instalação | Instalado em rack ou gabinete de 19 polegadas | Instalado em rack ou gabinete de 19 polegadas | |
| Modo de manutenção | Frente | Frente | |
| Peso | ≤20kg (sem retificadores) | ≤22kg (sem retificadores) | |
| entrada | Modo de entrada | Sistema trifásico de quatro fios 380V (compatível com 220V CA monofásico) | Sistema trifásico de quatro fios 380V (compatível com 220V CA monofásico) |
| Frequência de entrada | 45-66 Hz, valor nominal: 50/60 Hz | 45-66 Hz, valor nominal: 50/60 Hz | |
| Capacidade de entrada | 3W+N+P | 3W+N+P | |
| Saída | Tensão de saída | 43,2-58 VCC, valor nominal: 53,5 VCC | 43,2-58 VCC, valor nominal: 53,5 VCC |
| Capacidade máxima | 15-18 kW (176 VCA ~ 300 VCA) 9KW~18KW (redução linear de potência de 85VAC~175VAC) | 24-27 kW (176 VCA ~ 300 VCA) 12KW~27KW (redução linear de potência de 85VAC~175VAC) | |
| Eficiência máxima | 96,2% | 96,2% | |
| Precisão da estabilização de tensão | ≤±0,6% | ≤±0,6% | |
| Corrente nominal de saída | 250A (compatível com 300A) | 400A (compatível com 450A) | |
| Interface de saída | Disjuntores de bateria: 4 * 125A Interface LLVD1: 7*63A; Interface LLVD2: 8*63A; Interface BLVD: 3*63A; | Disjuntores de bateria: 4 * 125A Interface LLVD1: 7*63A; Interface LLVD2: 8*63A; Interface BLVD: 3*63A; | |
O módulo de monitoramento SMU48B é uma pequena unidade de monitoramento, utilizada principalmente para verificar o status operacional do sistema de energia e controlar seu funcionamento. Ele oferece diversas interfaces, como interface para sensores, porta de conexão CAN, interface RS-485, interface de contato seco de entrada/saída, etc., que podem ser utilizadas para gerenciar o ambiente do local e gerar relatórios de alarmes. Além disso, permite comunicação remota com sistemas de gerenciamento de rede de terceiros, compatíveis com protocolos gerais, para o gerenciamento remoto do sistema de energia.
Módulo de monitoramento (SMU48B)
| Entrada de sinal | Entrada analógica bidirecional (bateria e temperatura ambiente) Interface do sensor: Interface de temperatura e umidade * 1 interface de fumaça * 1 interface água * 1 interface da porta * 1 Entrada de contato seco número 6 |
| Saída de alarme | Ponto de contato seco de 8 vias | |
| Porta de comunicação | RS485/FE | |
| Armazenamento de logs | Até 1.000 registros históricos de alarmes. | |
| Modo de exibição | LCD 128*48 | |
| ambiente | Temperatura de operação | -25℃ a +75℃ (iniciável a -40℃) |
| Temperatura de armazenamento | -40℃ a +70℃ | |
| Umidade operacional | 5% - 95% (sem condensação) | |
| Altitude | ≤ 3000 m (Quando a altitude varia de 3000 m a 5000 m, a temperatura de operação diminui 1° C para cada 200 m adicionais.) |
| Item | Especificações |
|---|---|
| Recursos de detecção | Detecção de informações CA e CC |
| Detecção de informações do módulo retificador e do módulo solar | |
| Detecção de informações da bateria | |
| Alarme de temperatura alta e baixa da bateria | |
| Detecção de temperatura e umidade ambiental, temperatura da bateria, magnetismo da porta, fumaça, inundação e outras informações ambientais. | |
| Detecção de sinal de entrada de contato seco de 6 vias / Detecção de fusível de bateria e carga | |
| Recursos de gerenciamento | Gerenciamento de carregamento e carga flutuante da bateria / Compensação de temperatura da bateria |
| Gerenciamento de carregamento e limitação de corrente da bateria | |
| Proteção contra baixa tensão e subalimentação da bateria | |
| Gestão de testes de bateria / Detecção de capacidade residual da bateria | |
| O nível 5 é um gerenciamento independente de desligamento / Dois modos de desligamento do usuário (tempo / tensão) | |
| 4. Medição de consumo de energia do usuário (medição de consumo de energia) / Salvar regularmente as informações de consumo de energia do usuário | |
| Gestão de alertas | O alarme pode ser associado ao contato seco de saída, suporta até 8 contatos secos de saída e pode ser configurado para abrir normalmente. |
| O nível de alarme pode ser configurado (emergência/desligado) / O usuário pode ser alertado por meio de um indicador luminoso e um alarme sonoro (opcional: ativar/desativar). | |
| 1.000 registros históricos de alarmes | |
| Interface inteligente | 1 interface FE norte, protocolo total 1 interface RS485 voltada para o sul para gerenciar os equipamentos conectados. |
O R4850G é um módulo retificador digital de alta eficiência e alta densidade de potência, capaz de operar com uma ampla faixa de tensão de entrada, com saída padrão de 53,5 V CC. Possui as vantagens de função de partida suave, proteção completa, baixo ruído e possibilidade de uso em paralelo. Através do monitoramento da fonte de alimentação, permite o acompanhamento em tempo real do status do módulo retificador e a regulação da tensão de carga e saída.
Item  | Especificações | Item | Especificações |
|---|---|---|---|
| produtividade | >95% (230V CA, carga de 30% a 80%) | tensão de trabalho | 85 V CA ~ 300 V CA |
| Dimensão | 40,8 mm × 105 mm × 269 mm | freqüência | 45Hz~66Hz, valor nominal: 50Hz/60Hz |
| Peso | <2kg | Corrente de entrada nominal | ≤17A |
| Modo de resfriamento | resfriamento por ar forçado | fator de potência | ≥0,99 (100% de carga) |
| Proteção contra sobrepressão de entrada | >300V CA, faixa de recuperação: 290V CA ~ 300V CA | THD | ≤5% (carga de 50% a 100%) |
| Ative a proteção contra subtensão. | <80V CA, faixa de recuperação: 80V CA ~ 90V CA | tensão de saída | 42 V CC ~ 58 V CC, valor nominal: 53,5 V CC |
| A saída é fornecida para proteção contra curto-circuito. | Em caso de curto-circuito prolongado, o curto-circuito desaparece e pode ser restaurado. | Precisão de pressão estável | ≤±0,2%Vo |
| Proteção contra sobretensão na saída | Faixa de medição: 56 V CC ~ 60 V CC | potência de saída | 3000W (176AC~300VAC) 1250W~3000W (redução linear de 85~175VAC) |
| Hora de início | 3s~10s | A saída armazena o tempo. | >10ms |
| Consumo de energia em modo de espera | ≤5W | MTBF | >500.000 horas (25℃) |

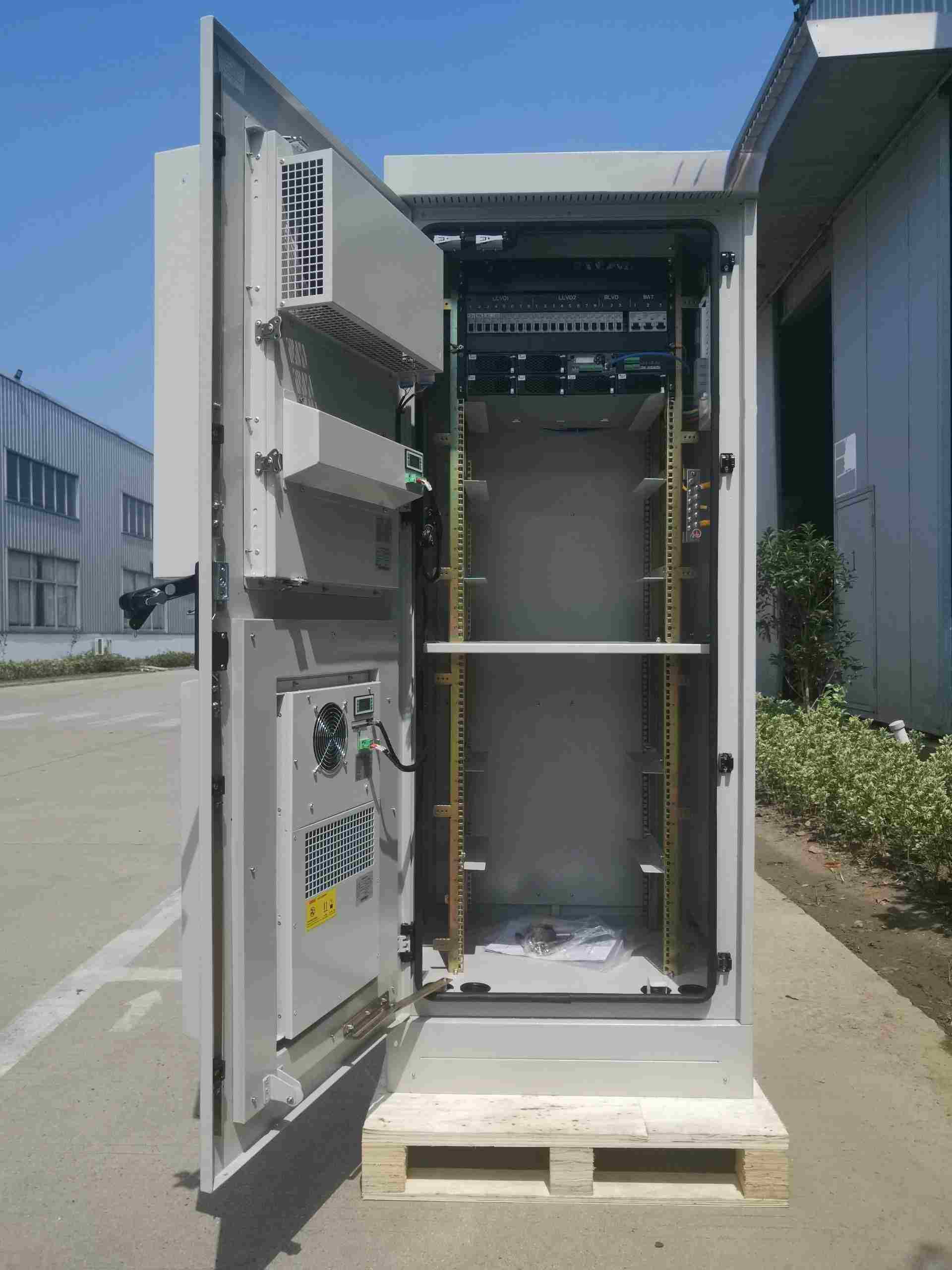

Visão prática da configuração do sistema de energia 5U dentro do gabinete externo integrado.

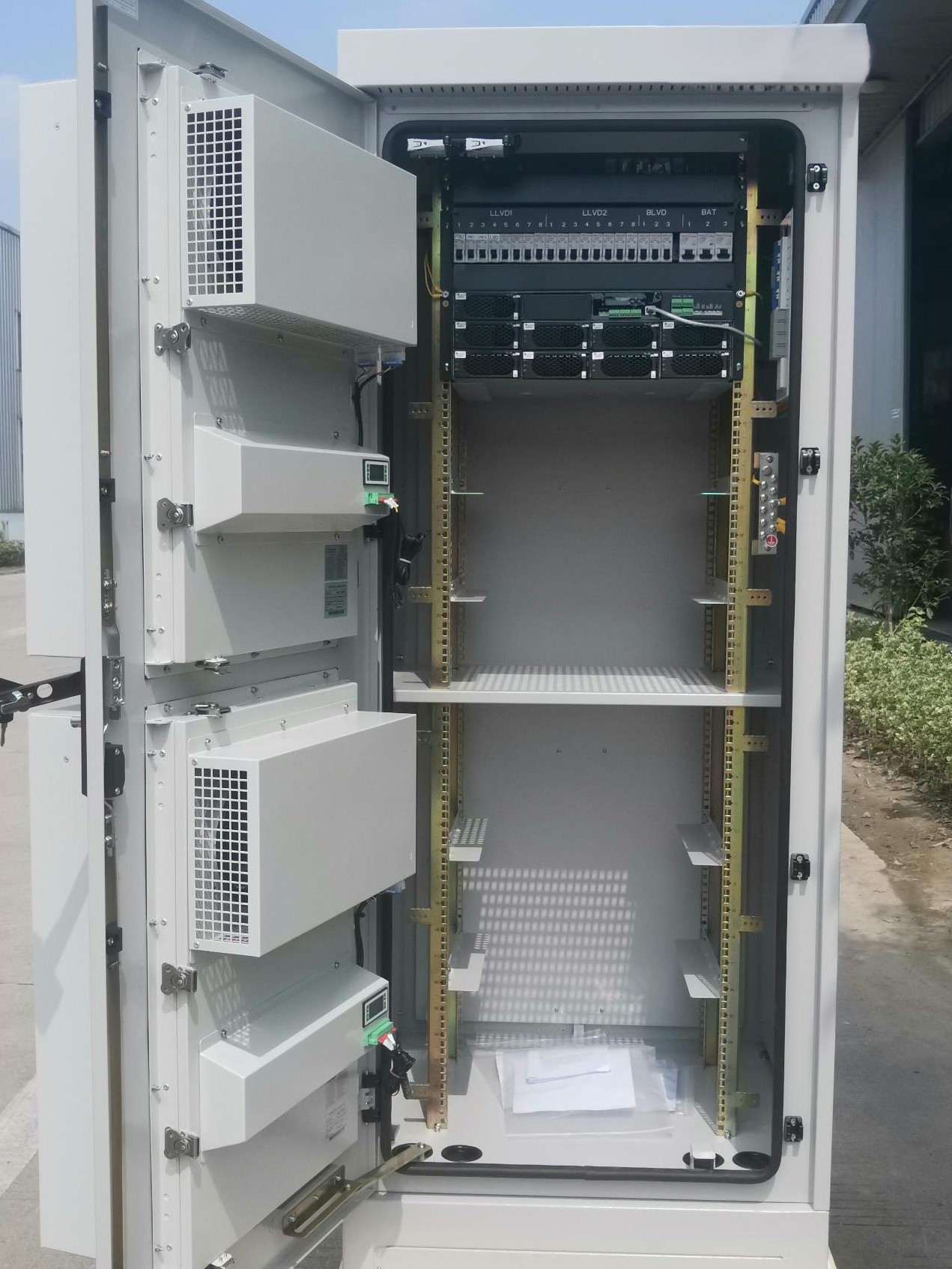

Apresentação da configuração do sistema de energia 6U, que oferece amplo espaço para integração de equipamentos e baterias.

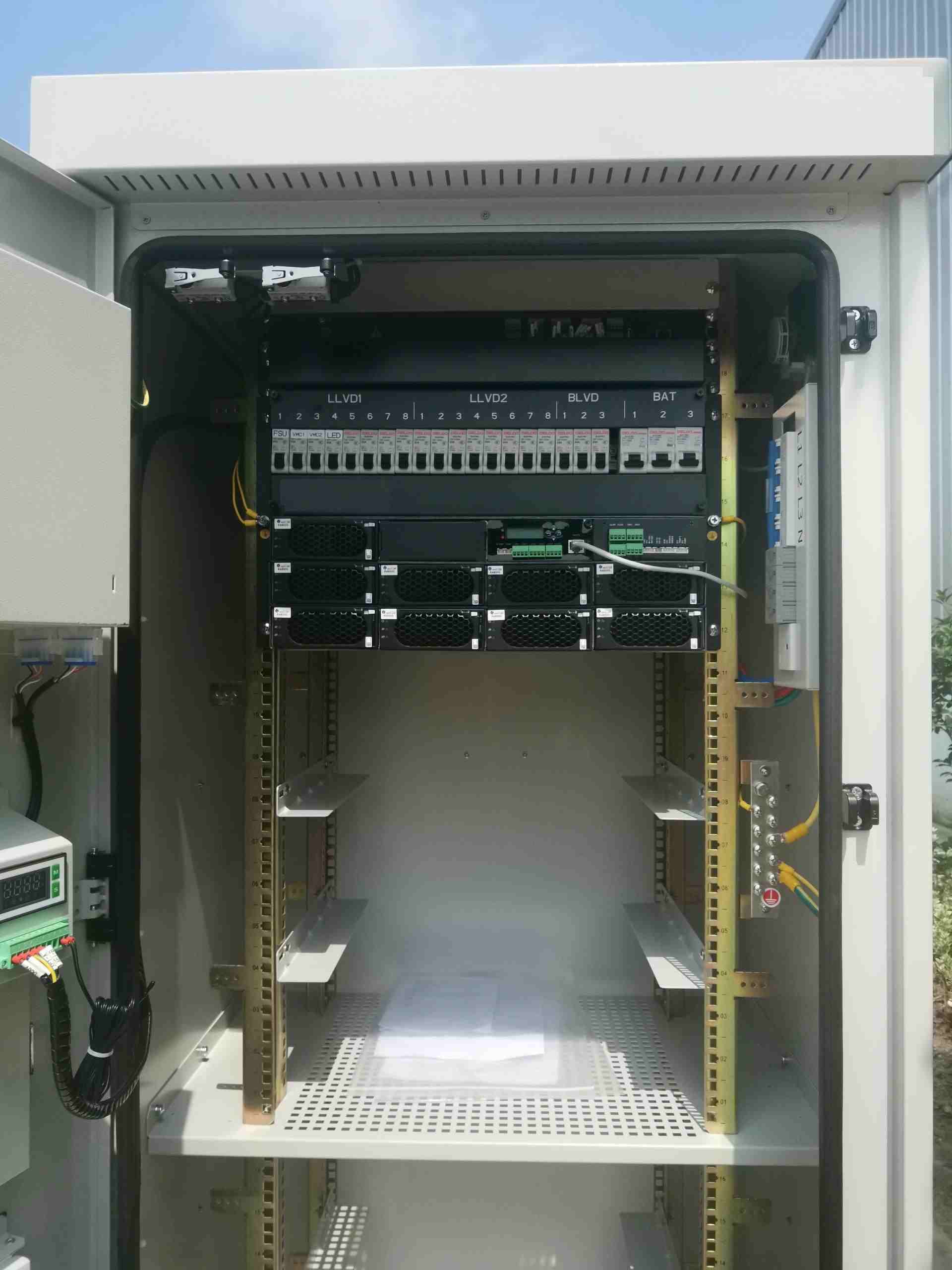

Visão detalhada do layout de implantação 6U, destacando a estrutura interna modular e o gerenciamento organizado do espaço.
