Sistema de alimentação CC integrado de 24 kW e 450 A para sub-rack de retificador de telecomunicações de 19 polegadas

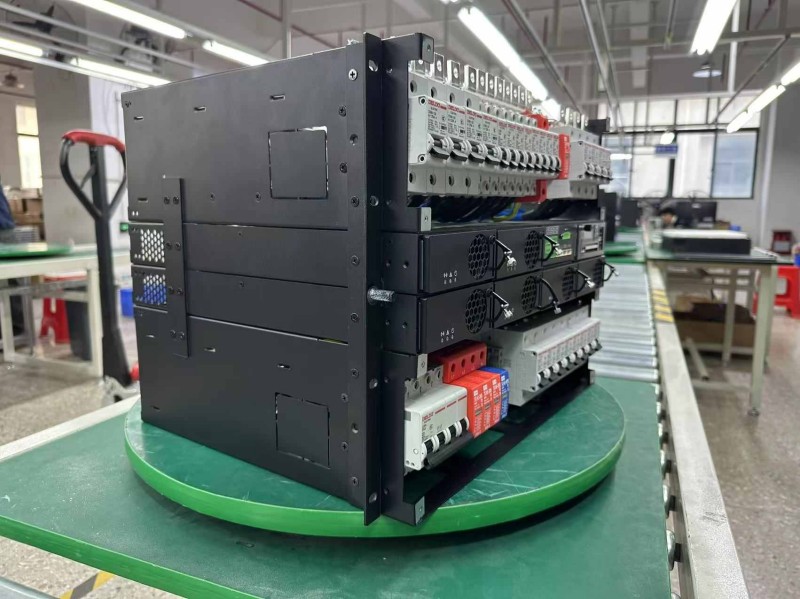

O HHY48400-H8A5KM é de última geração, Sistema de fonte de alimentação CC integrada para montagem em rack de 19 polegadas Projetado especificamente para aplicações modernas de telecomunicações e estações base. Oferecendo uma capacidade máxima robusta de 24 kW e corrente de saída nominal de até 450 A, garante uma fonte de alimentação de 53,5 VCC altamente estável para infraestrutura de rede crítica em diversas condições de rede elétrica.
Este sub-rack modular acomoda até seis retificadores hot-swap HHY4875G1 de 4000 W, atingindo uma eficiência máxima excepcional de 96,2%, o que reduz significativamente os custos operacionais de energia. Ele apresenta uma estrutura de distribuição de energia altamente confiável, incluindo entradas CA duplas (compatíveis com 380 V trifásico e 220 V monofásico), gerenciamento de carga LLVD e BLVD separados e dispositivos de proteção contra surtos (DPS) de nível C integrados nas linhas CA e CC para máxima segurança dos equipamentos.
O HHY48400-H8A5KM é uma solução de alimentação embutida altamente integrada, para montagem em rack de 19 polegadas, projetada para redes de telecomunicações de alta densidade. Com uma potência máxima de saída de 24 kW (450 A), este sistema garante alimentação ininterrupta de 48 VCC para infraestruturas críticas, suportando entradas tanto da rede elétrica quanto de geradores, com proteção avançada contra surtos.

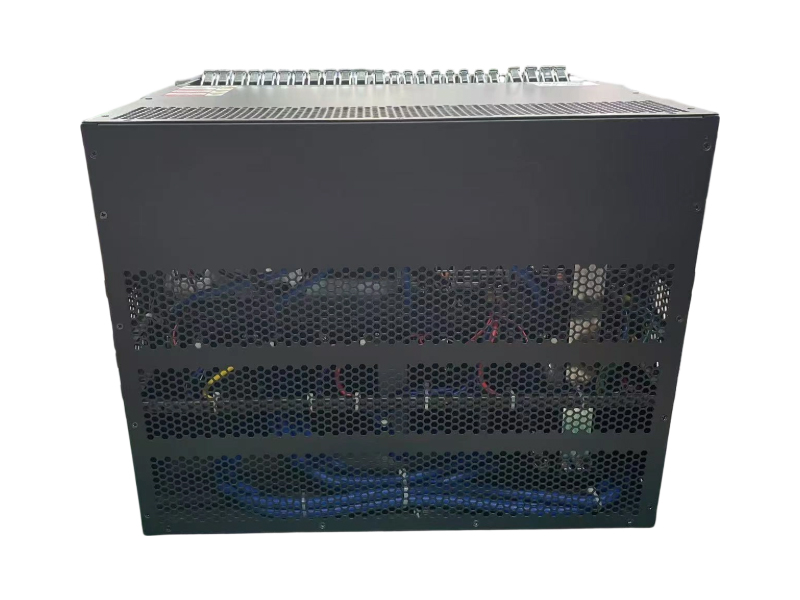

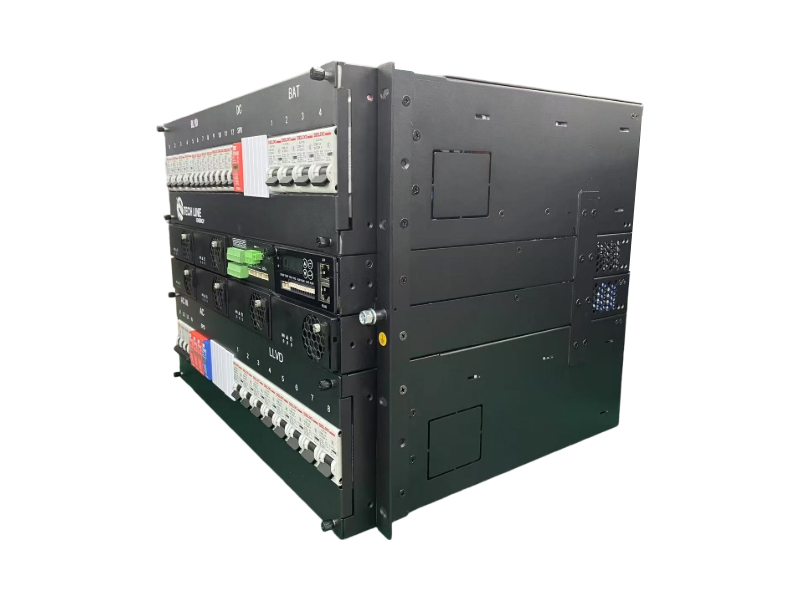

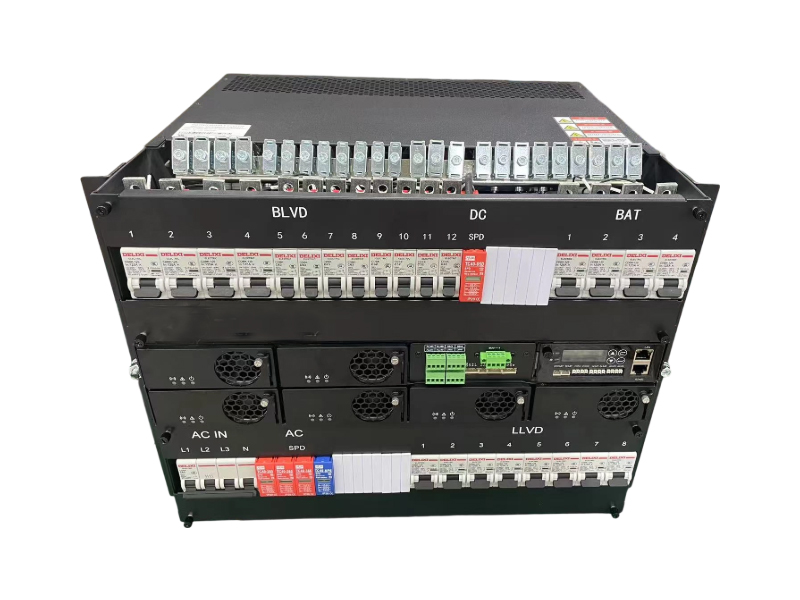

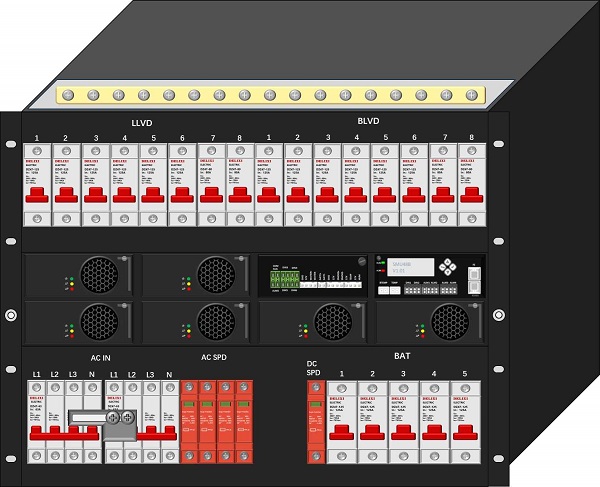

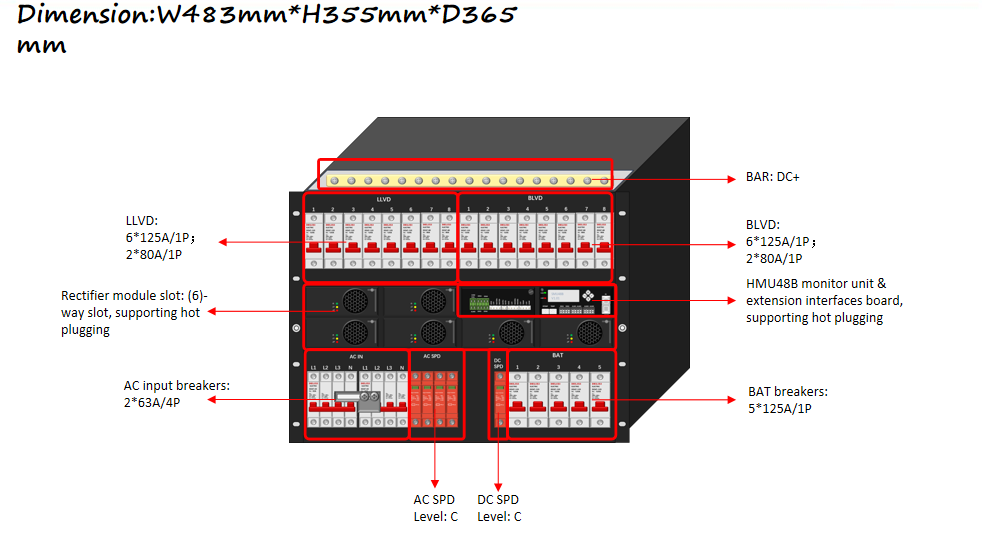

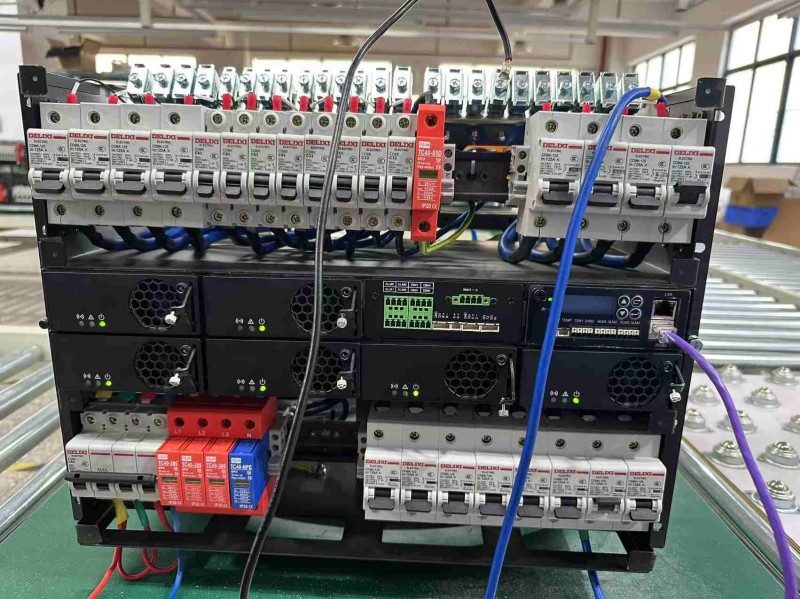

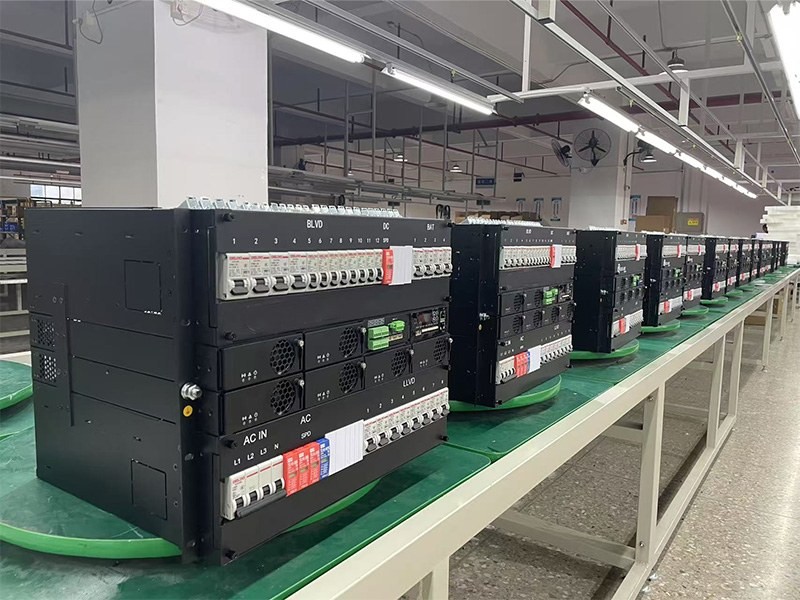

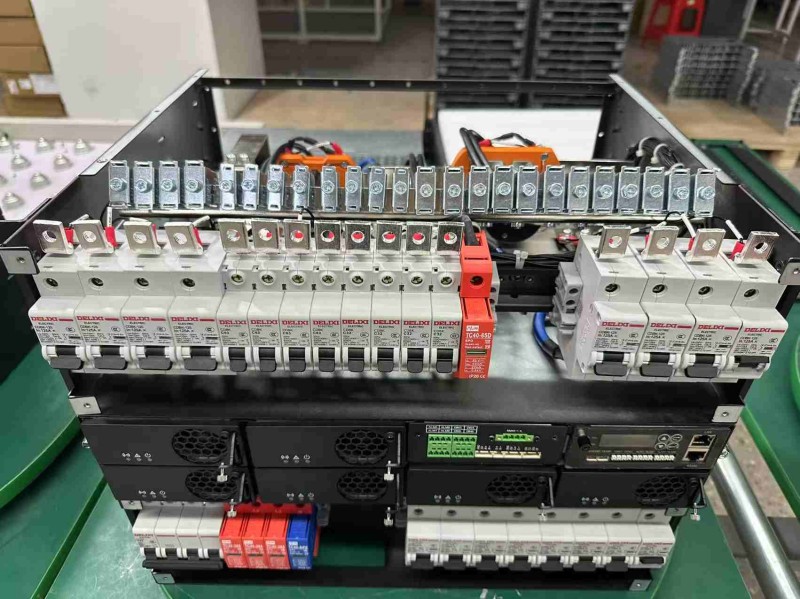

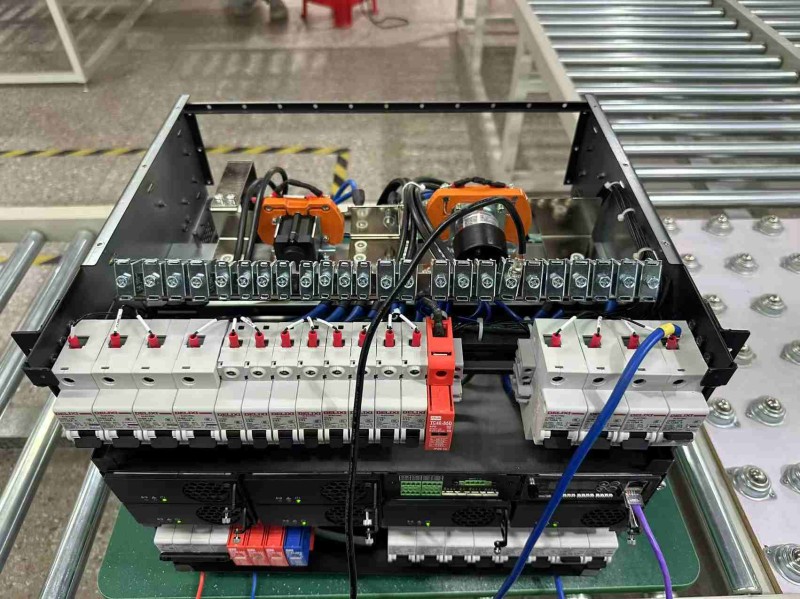

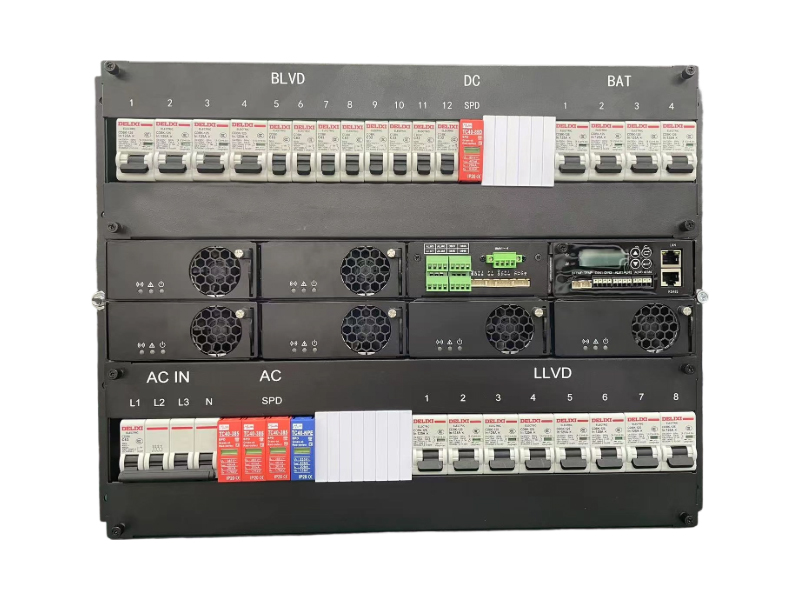

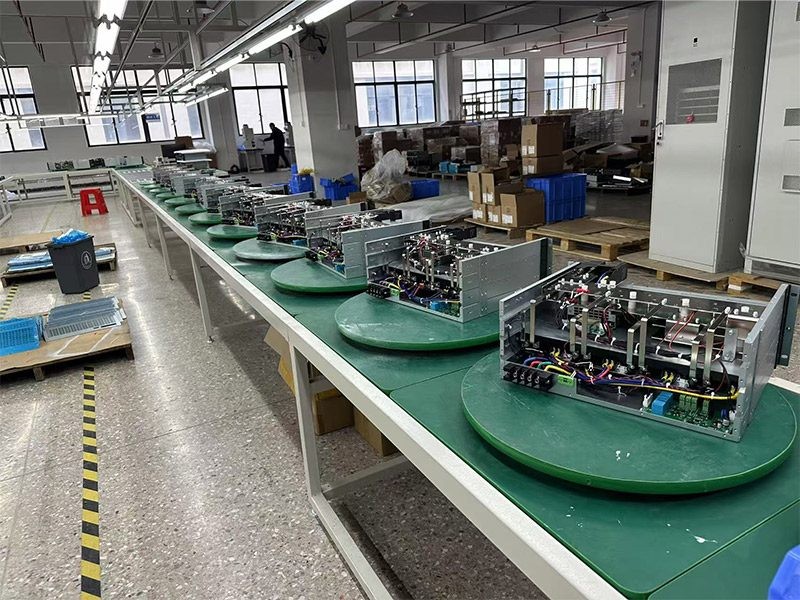

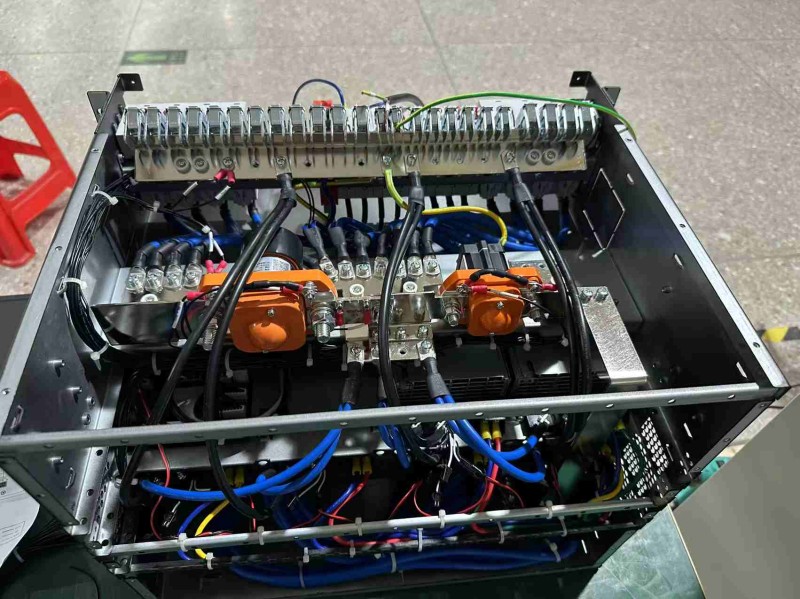

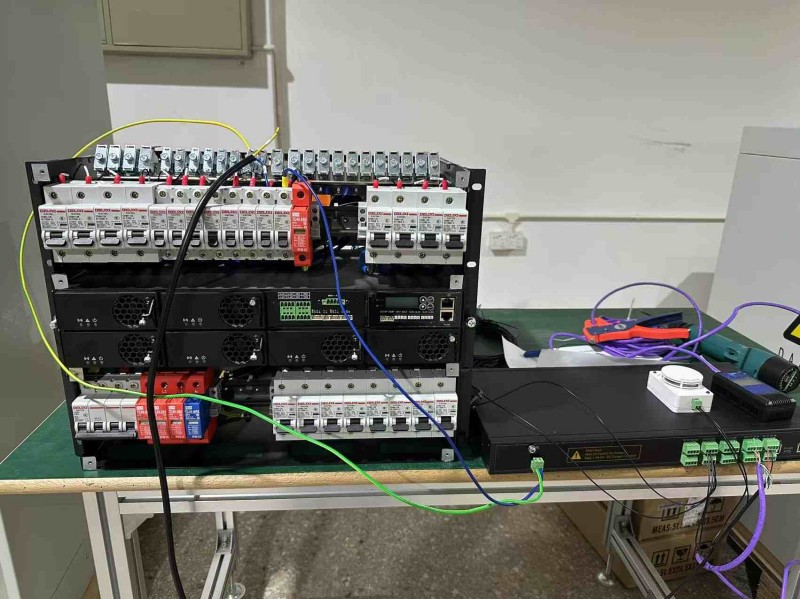

O sub-rack é inteligentemente dividido para separar a entrada CA, a distribuição CC, os slots dos retificadores e o núcleo de monitoramento inteligente. O sistema inclui um esquema elétrico que demonstra a distribuição à prova de falhas desde a rede/grupo gerador, passando pelos retificadores, até os disjuntores de carga multinível (LLVD/BLVD).

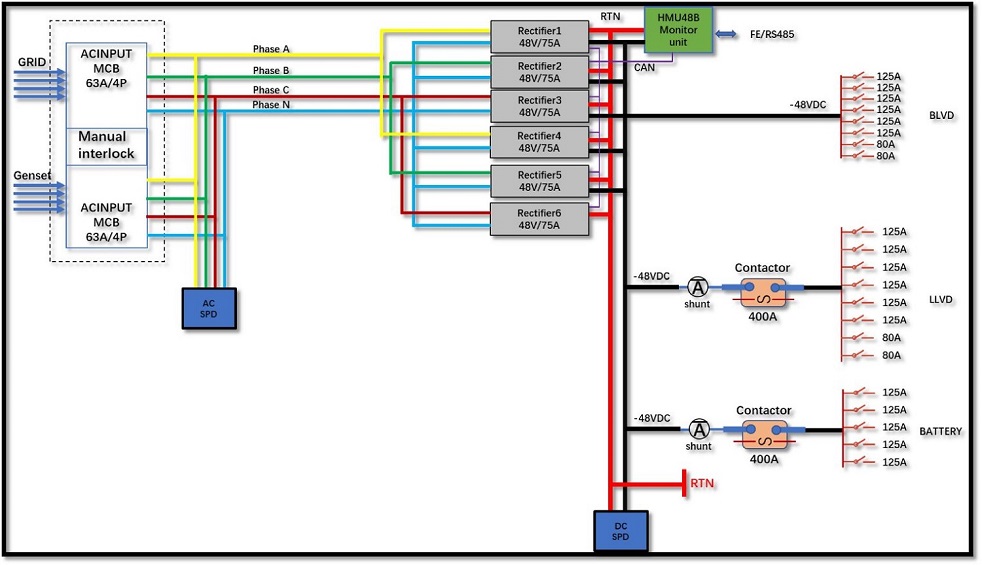

Diagrama Elétrico Interno e Roteamento| Tipo de produto | HHY48400-H8A5KM | ||
|---|---|---|---|
HHY48400-H8A5KM | Sistema | Dimensões (largura, profundidade e altura) | 483 mm (L) × 365 mm (P) × 355 mm (A) |
| Modo de instalação | Instalado em rack ou gabinete de 19 polegadas | ||
| Modo de manutenção | Frente | ||
| Peso | 35 kg (Módulo retificador não incluído) | ||
| entrada | Modo de entrada | Sistema trifásico de quatro fios 380V (compatível com 220 V CA monofásico) | |
| Frequência de entrada | 45-66 Hz, valor nominal: 50/60 Hz | ||
| Capacidade de entrada | 2*63A/4P (MCB) | ||
| SPD | Nível C | ||
| Corrente máxima de entrada do módulo retificador | Máximo de 23A por módulo. | ||
| Saída | Tensão de saída | 43,2-58 VCC, valor nominal: 53,5 VCC | |
| Capacidade máxima | 24 kW (176 VCA ~ 300 VCA) 12~24KW (redução linear de 85VAC~175VAC) | ||
| Eficiência máxima | 96,2% | ||
| Precisão da estabilização de tensão | ≤±0,6% | ||
| Corrente nominal de saída | 450A (máx.) | ||
| Interface de saída | Disjuntores de bateria: 5 * 125A LLVD: 6*125A/1P; 2*80A/1P; BLVD:6*125A/1P;2*80A/1P | ||
| DC SPD | Nível C |

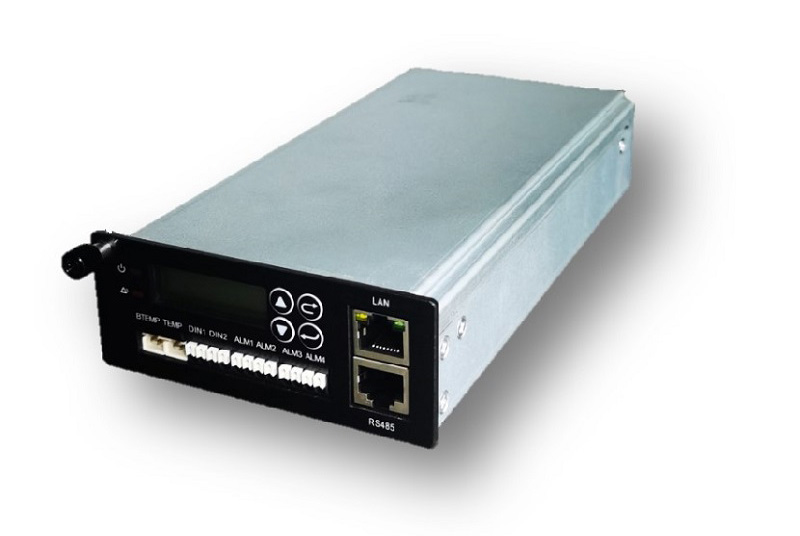

O módulo de monitoramento HMU48B (doravante denominado "HMU48B") é uma pequena unidade de monitoramento, utilizada principalmente para verificar o status operacional de diferentes tipos de sistemas de energia e controlar sua operação.
Oferece diversas interfaces, como interface de sensor, porta de conexão CAN, interface RS 485, interface de contato seco de entrada/saída, etc., que podem ser usadas para gerenciar o ambiente do local e gerar relatórios de alarme. Permite também comunicação remota com sistemas de gerenciamento de rede de terceiros, suportando protocolos gerais para o gerenciamento remoto do sistema de energia.
| Item | Especificações | Item | Especificações |
|---|---|---|---|
| Recursos de detecção | Detecção de informações CA e CC | Recursos de gerenciamento | Gerenciamento de carregamento e carga flutuante da bateria |
| Detecção de informações do módulo retificador e do módulo solar | Compensação de temperatura da bateria | ||
| Detecção de informações da bateria | Alarme de temperatura alta e baixa da bateria | ||
| Detecção de temperatura e umidade ambiental, temperatura da bateria, magnetismo da porta, fumaça, inundação e outras informações ambientais. | Gerenciamento de carregamento e limitação de corrente da bateria | ||
| Detecção de sinal de entrada de contato seco de 6 vias | Proteção contra baixa tensão e subalimentação da bateria | ||
| Bateria, detecção de fusível de carga | gerenciamento de testes de bateria | ||
| Gestão de alertas | O alarme pode ser associado ao contato seco de saída, suporta até 8 contatos secos de saída e pode ser configurado para abrir normalmente. | detecção de capacidade residual da bateria | |
| O nível de alarme pode ser configurado (emergência / desligado). | O Nível 5 é um gerenciamento independente de desligamento. | ||
| Alerte o usuário através da luz indicadora e do alarme sonoro (opcional: ativar/desativar). | Dois modos de desligamento do usuário (tempo/tensão) | ||
| 1.000 registros históricos de alarmes | 4. Medição de energia do usuário (medição de energia de carga) | ||
| interface inteligente | 1 interface FE norte, protocolo total | Salve regularmente as informações de energia do usuário. | |
| 1 interface RS485 voltada para o sul para gerenciar os equipamentos conectados. | |||

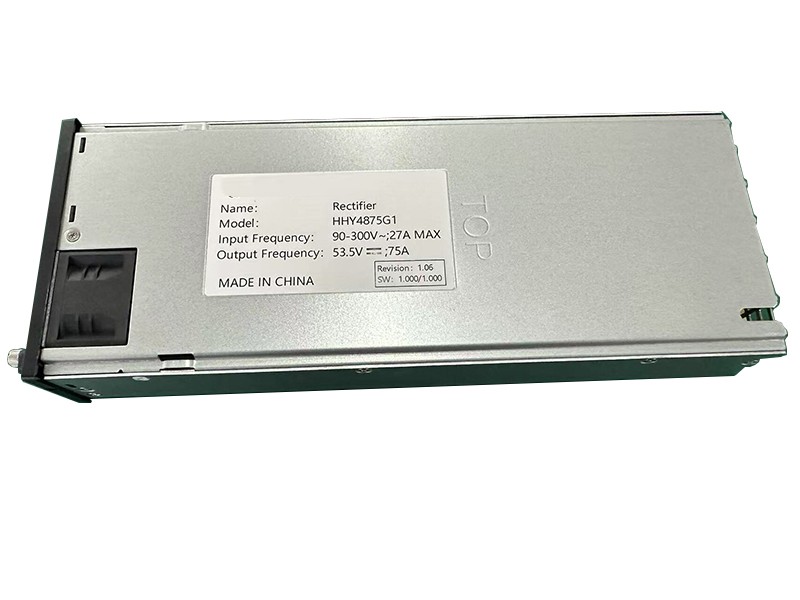

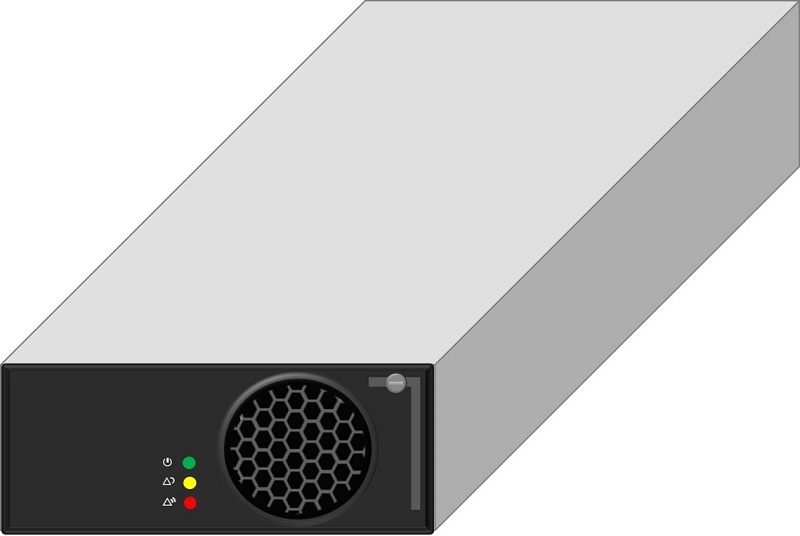

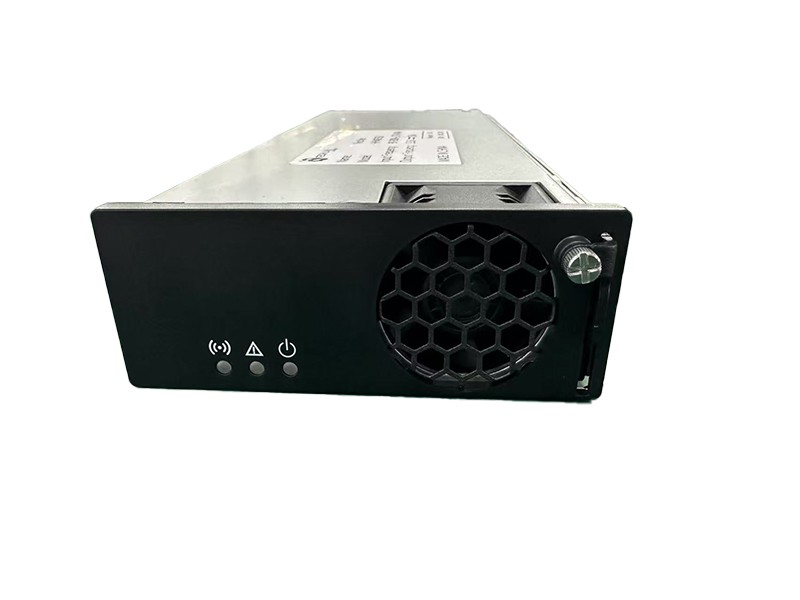

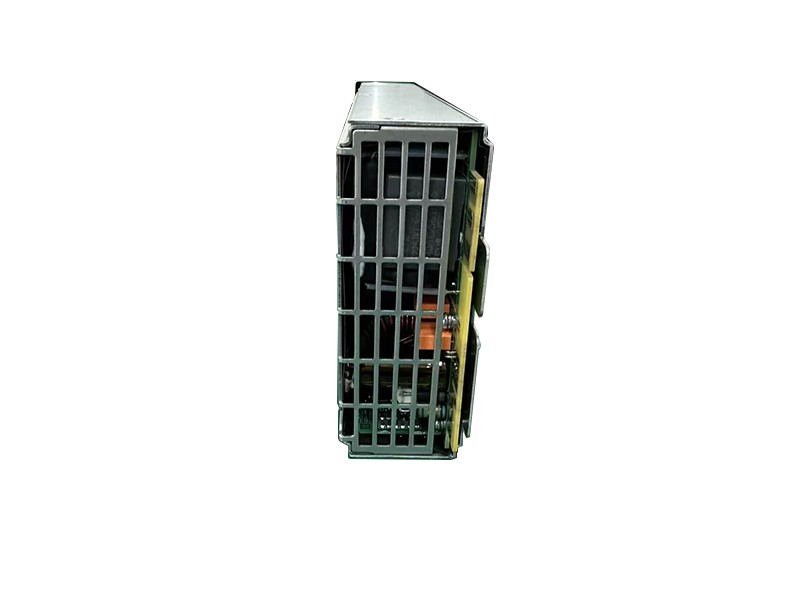

O HHY4875G1 é um módulo retificador digital de alta eficiência e alta densidade de potência, capaz de operar com uma ampla faixa de tensão de entrada, tendo como saída padrão 53,5V CC.
Possui as vantagens de função de partida suave, função de proteção perfeita, baixo ruído e uso em paralelo. O monitoramento da fonte de alimentação permite o acompanhamento em tempo real do status do módulo de retificação e da função de regulação da tensão de carga e saída.
| Item | Especificações | Item | Especificações |
|---|---|---|---|
| produtividade | > 96% (230V CA, 50% de carga) | tensão de trabalho | 90 V CA ~ 300 V CA |
| Dimensão | 40,5 mm × 105 mm × 281 mm | freqüência | 45Hz~65Hz, valor nominal: 50Hz/60Hz |
| Peso | < 2kg | Corrente de entrada nominal | ≤23A |
| Modo de resfriamento | resfriamento por ar forçado | fator de potência | ≥0,99 (carga de 100%) ≥0,98 (50% de carga) ≥0,97 (30% de carga) |
| Proteção contra sobrepressão de entrada | > 300 V CA, faixa de recuperação: 290 V CA ~ 300 V CA | THD | ≤5% (carga de 100%) ≤8% (50% de carga) ≤12% (carga de 30%) |
| Ative a proteção contra subtensão. | < 80 V CA, faixa de recuperação: 80 V CA ~ 90 V CA | tensão de saída | 42 V CC ~ 58 V CC, valor nominal: 53,5 V CC |
| A saída é fornecida para proteção contra curto-circuito. | Em caso de curto-circuito prolongado, o curto-circuito desaparece e pode ser restaurado. | Precisão de pressão estável | -0,5/0,5(%) |
| Proteção contra sobretensão na saída | Faixa de medição: 59,5 V CC | potência de saída | 4000W (176AC~300VAC) 2000W~4000W (redução linear de 90~175VAC) |
| Hora de início | < 10s | A saída armazena o tempo. | > 10ms |
| barulho | < 55 dBA | MTBF | 10^5 horas |
