Gabinete de alimentação de telecomunicações empilhável de 48 VCC com compartimento para baterias

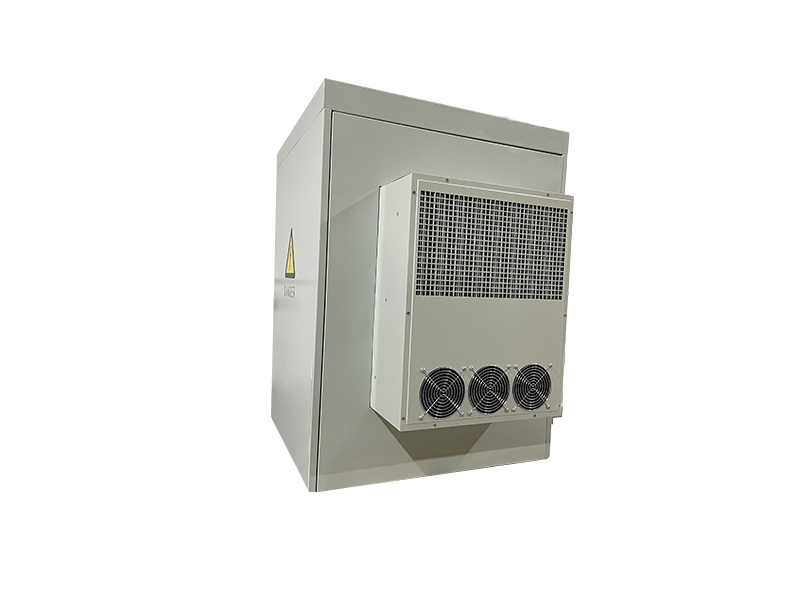

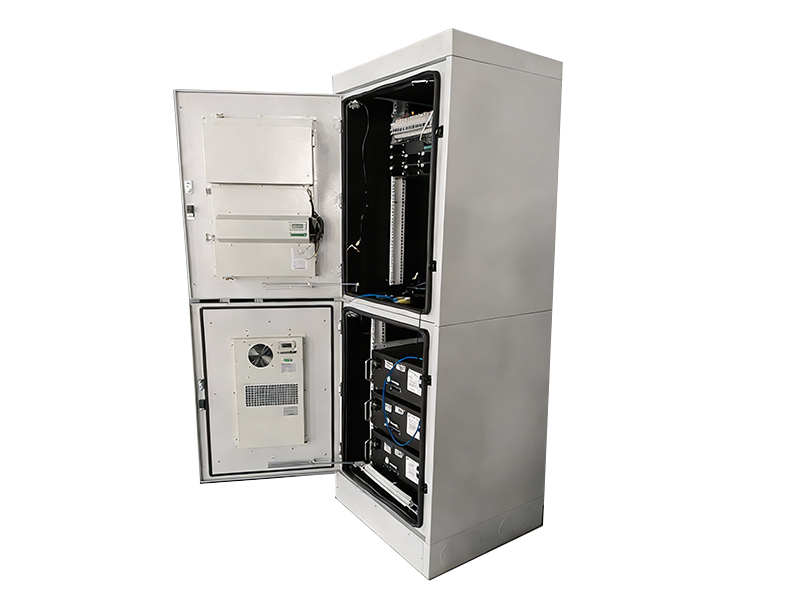

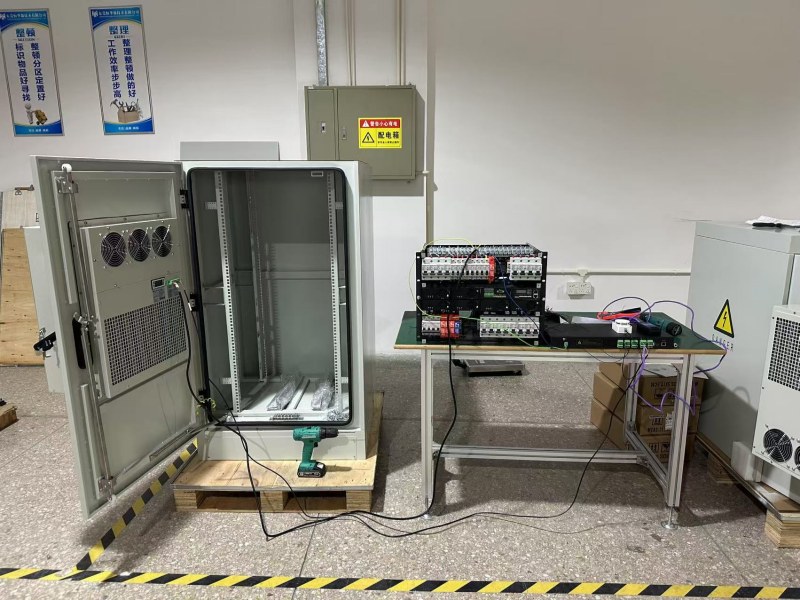

O Solução Empilhável Zain Representa uma abordagem de vanguarda para infraestrutura de telecomunicações modular, apresentando um Gabinete de alimentação CC de alto desempenho (750L750P1000Hmm) empilhados com segurança sobre um gabinete de armazenamento de baterias dedicado (750L750P1300Hmm). Essa arquitetura de dois níveis oferece uma altura total do sistema de 2300 mm, proporcionando uma pegada compacta para implantações em locais de alta densidade.
Projetado para durar muito tempo, o Gabinete DC A estrutura é construída com chapa galvanizada de 1,2 mm, enquanto a base da bateria utiliza chapa galvanizada a quente de 1,5 mm para um suporte estrutural superior. A interface de empilhamento é meticulosamente projetada com tiras de borracha impermeáveis e fixada por porcas e parafusos reforçados para garantir uma vedação hermética. Internamente, o gabinete é revestido com algodão isolante prateado à prova de fogo para manter a estabilidade térmica e proteger os componentes sensíveis.
Projetada para expansões exigentes em locais isolados da rede elétrica e de telecomunicações, esta arquitetura de dois níveis altamente adaptável separa fisicamente os equipamentos de energia do armazenamento de energia. Ela apresenta um robusto gabinete de energia CC empilhado com segurança sobre um gabinete de base de bateria dedicado de alta capacidade.

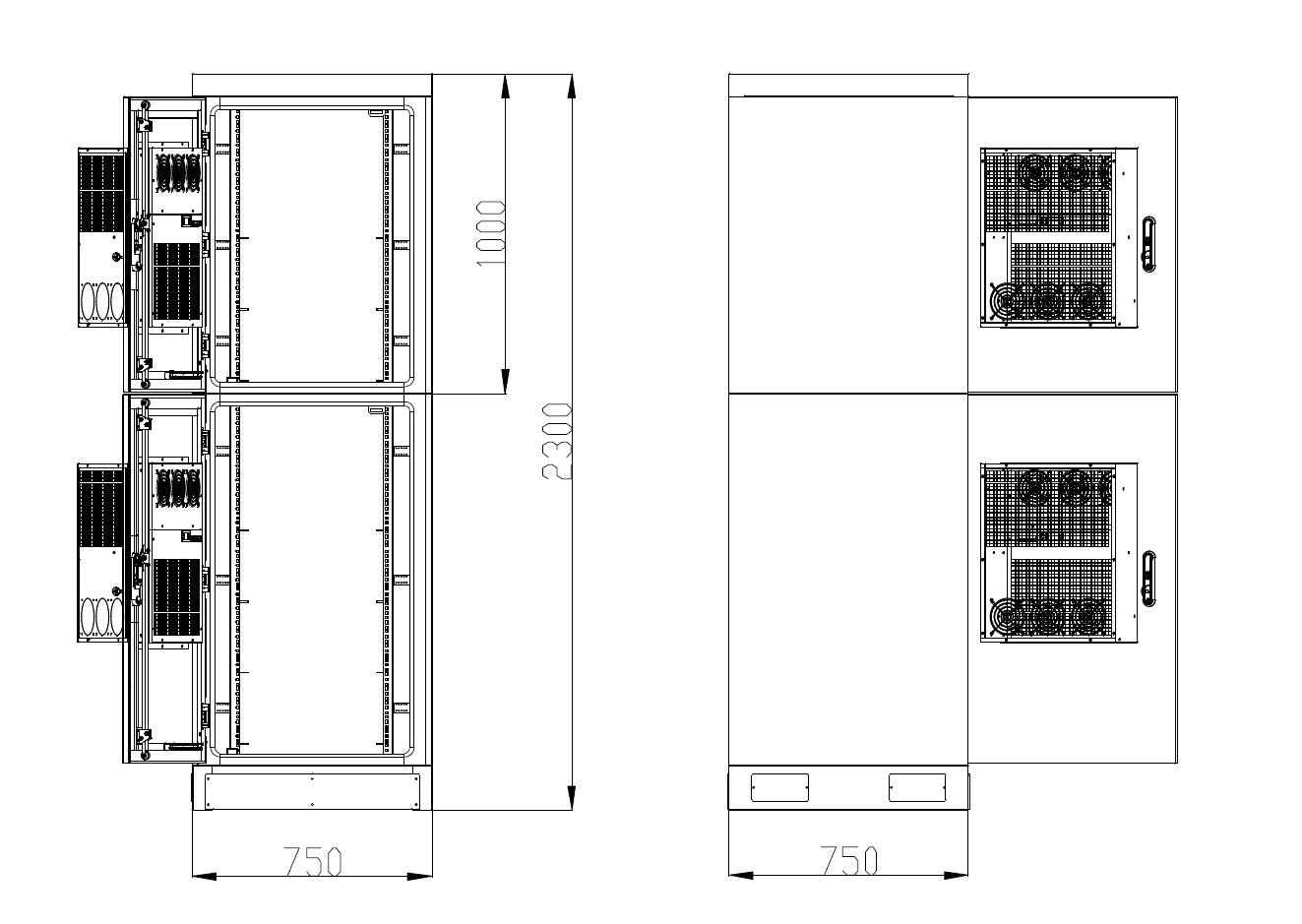

| Dimensões totais empilhadas | L750mm × P750mm × A2300mm (Altura combinada) |
| Gabinete de equipamentos CC | Dimensões: 750 mm (largura) × 750 mm (profundidade) × 1000 mm (altura). Fabricado em chapa galvanizada de 1,2 mm de espessura. Possui luzes de LED para acesso e barra de cobre para aterramento na base. |
| Base do gabinete da bateria | Dimensões: 750 mm (largura) × 750 mm (profundidade) × 1300 mm (altura) (incluindo base de 150 mm). Fabricado em chapa galvanizada a quente de 1,5 mm. Acomoda 4 pares de suportes para baterias. |
| Integração de bateria | Projetado para baterias 4U de 150Ah (A179 × L486 × P550mm, ~60kg) instaladas em racks padrão com espaçamento de 1U. |

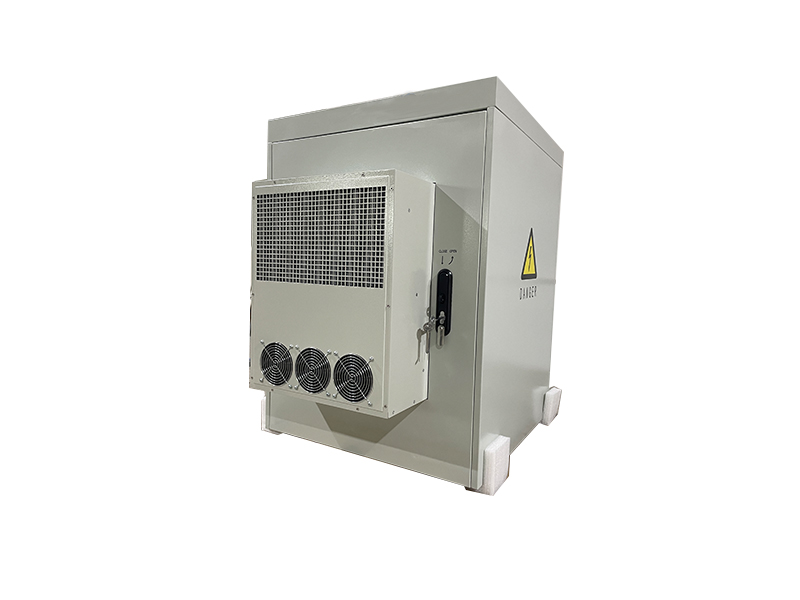

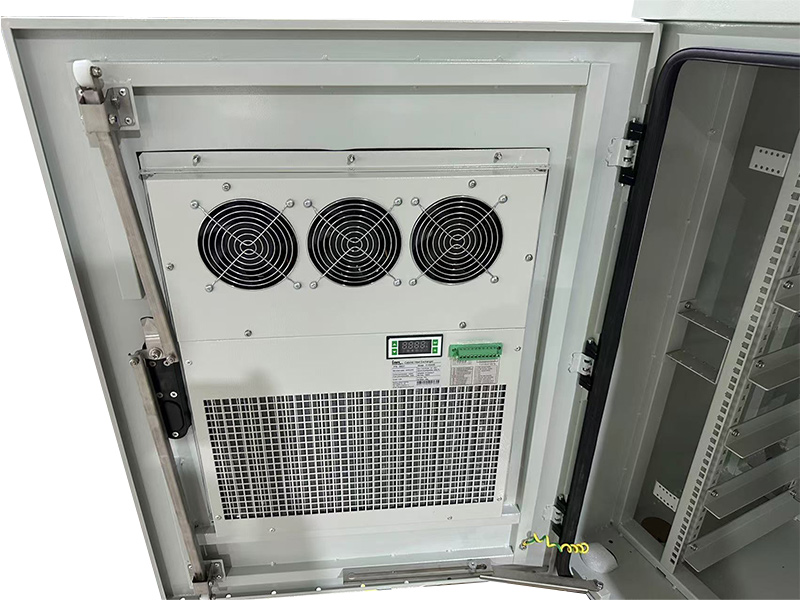

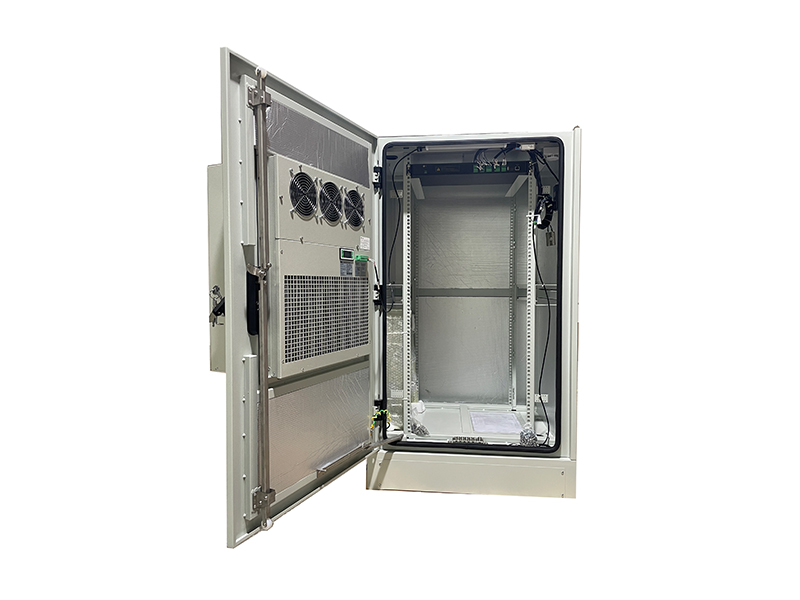

| Gestão Térmica | O gabinete da bateria possui um trocador de calor dedicado de 48 V CC (150 W/K). Dimensões: 450 × 560 × 250 mm. |
2. Sistema de entrada de cabos de precisão

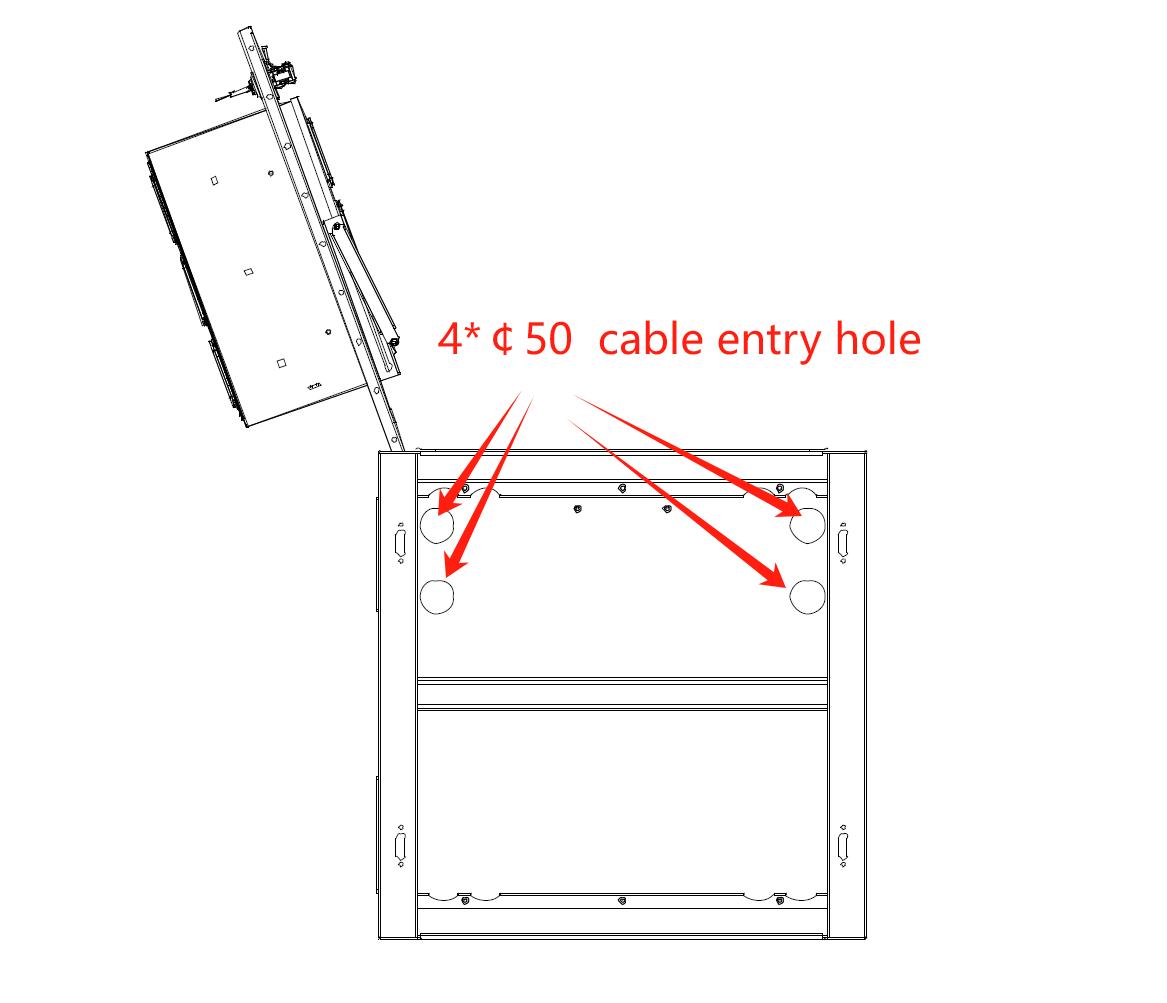

Possui orifícios de entrada de cabos estrategicamente posicionados (4*￠50) nas laterais frontais esquerda e direita da parte inferior do gabinete para simplificar a fiação externa.
3. Mecanismo de empilhamento à prova d'água

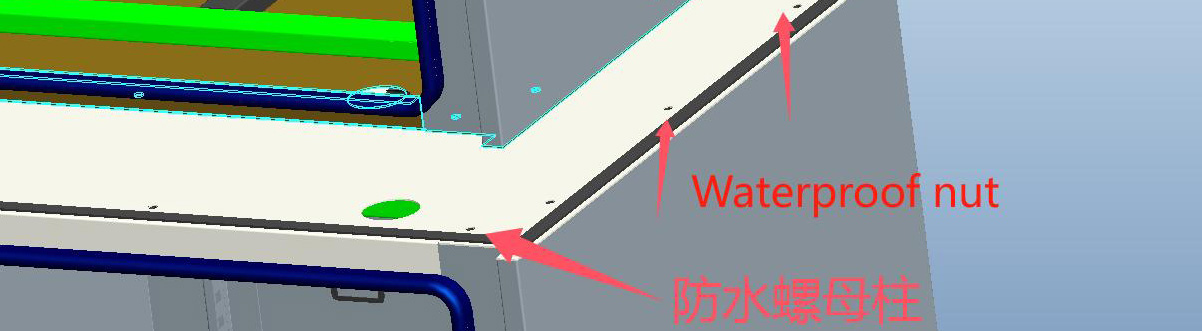

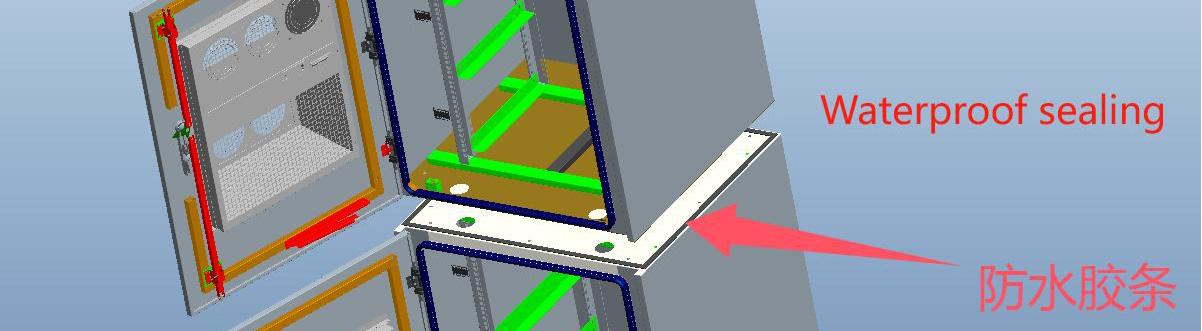

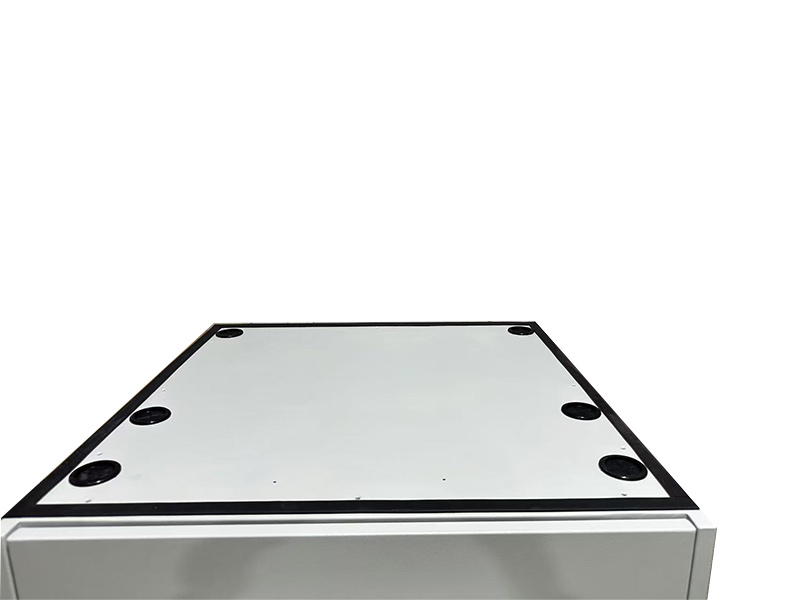

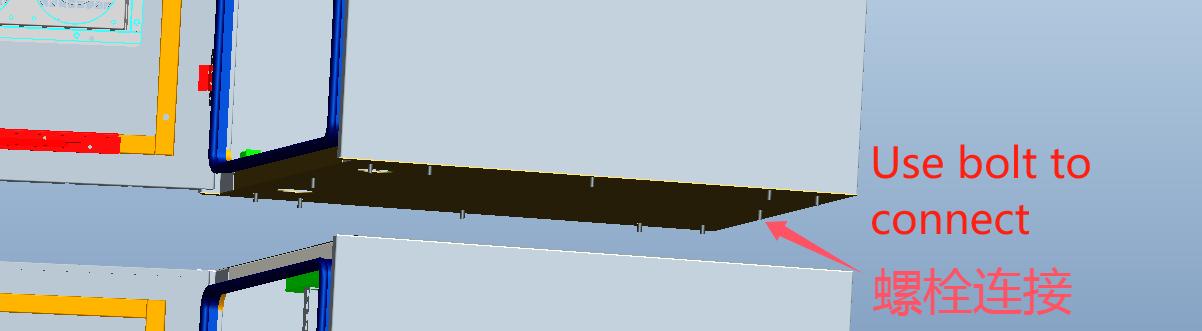

O gabinete superior de corrente contínua é fixado com segurança à base da bateria usando porcas e parafusos robustos. A interface recebe um tratamento meticuloso com grossas tiras de borracha à prova d'água e porcas especiais também à prova d'água para garantir resistência em todas as condições climáticas.
4. Roteamento interno e isolamento

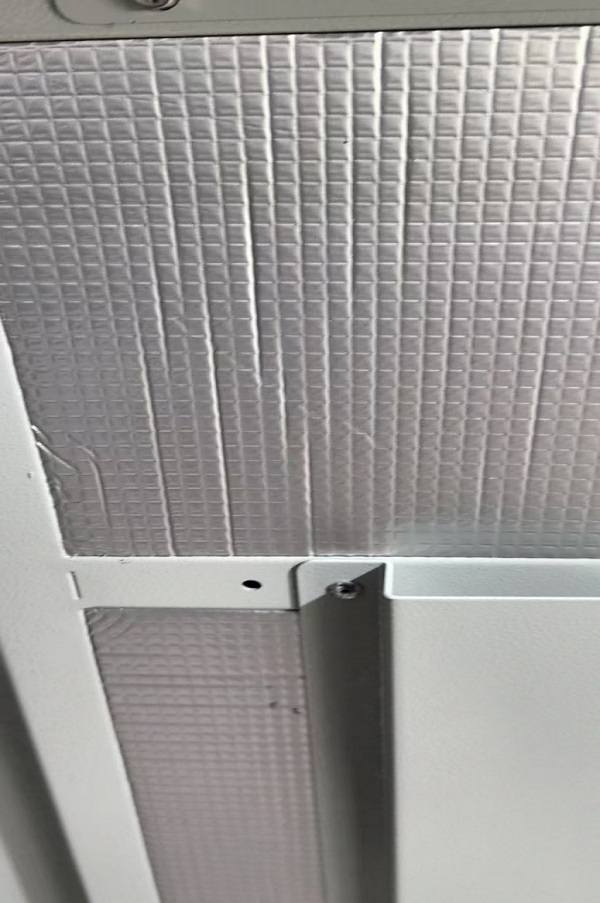

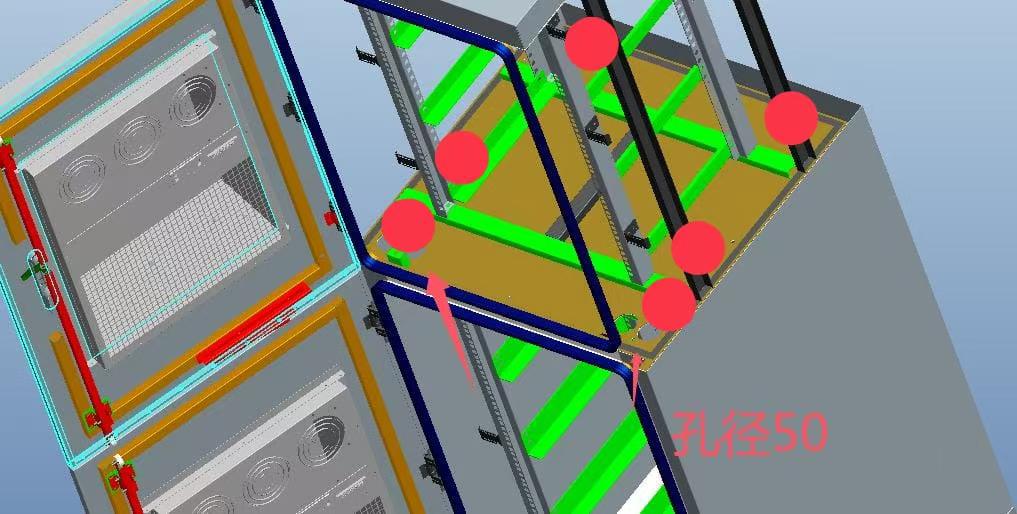

A passagem interna de cabos é facilitada por múltiplos orifícios de 50 mm de diâmetro ao longo dos perfis de instalação de 19 polegadas. Além disso, as paredes internas são totalmente revestidas com algodão isolante prateado à prova de fogo para controlar rigorosamente as temperaturas internas.

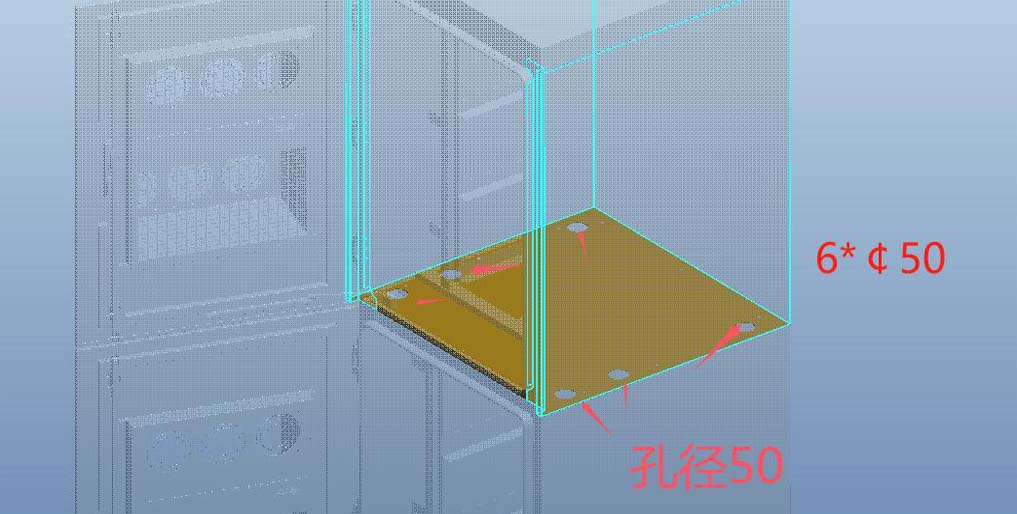

5. O isolamento da parede interna do armário é feito de algodão à prova de fogo e tem cor prateada.
| Categoria | Parâmetros detalhados |
|---|---|
| Especificações de entrada | Fase: Compatível com sistemas trifásicos e monofásicos. |
| Tensão e frequência: Entrada do retificador: 85 VCA - 300 VCA (Classificação de 220 VCA para 1P e 380 VCA para 3P). Frequência: 45 Hz – 65 Hz (Valor nominal: 50 Hz/60 Hz) | |
| Capacidade de entrada e proteção: 1 disjuntor MCB de 63A/3 polos. DPS de entrada CA: Tipo 1 preferencial, corrente máxima de descarga de 30 a 60 kA. | |
| Produção e Distribuição | Tensão de operação: 42VDC - 58VDC. |
| Capacidade máxima: 24 kW (Suporta até seis retificadores de 4 kW). | |
| Detalhes da filial: Bateria: 4 disjuntores MCB de 125A. Disjuntores de baixa tensão (LLVD): 4 disjuntores de 125A e 4 disjuntores de alta tensão (BLVD): 4 disjuntores de alta tensão (80A), 4 disjuntores de 63A e 4 disjuntores de 40A. | |
| Proteção da saída CC: SPD 20-40 KA modos diferenciais e comuns. | |
| Módulo retificador | Eficiência: > 96% (230 VCA, taxa de carga de 20-80%). |
| Potência nominal: 2000 - 4000 W por módulo. Resfriamento por ventoinha com recurso de partida suave. | |
| Funcionalidades inteligentes: Inclui funcionalidade de compartilhamento de carga e um relé de tensão impedida. | |
| Controlador e Meio Ambiente | Interface: Visor LCD, portas RS232, RS485, CAN, FE e LAN. |
| Sinais: Alarmes internos (AI, DI), 8 saídas de alarme por contato seco. Armazena até 1000 registros históricos. | |
| Ambiente: Temperatura de operação: -40 °C a +45 °C (com trocador de calor). Umidade: 5% a 95% (sem condensação). |

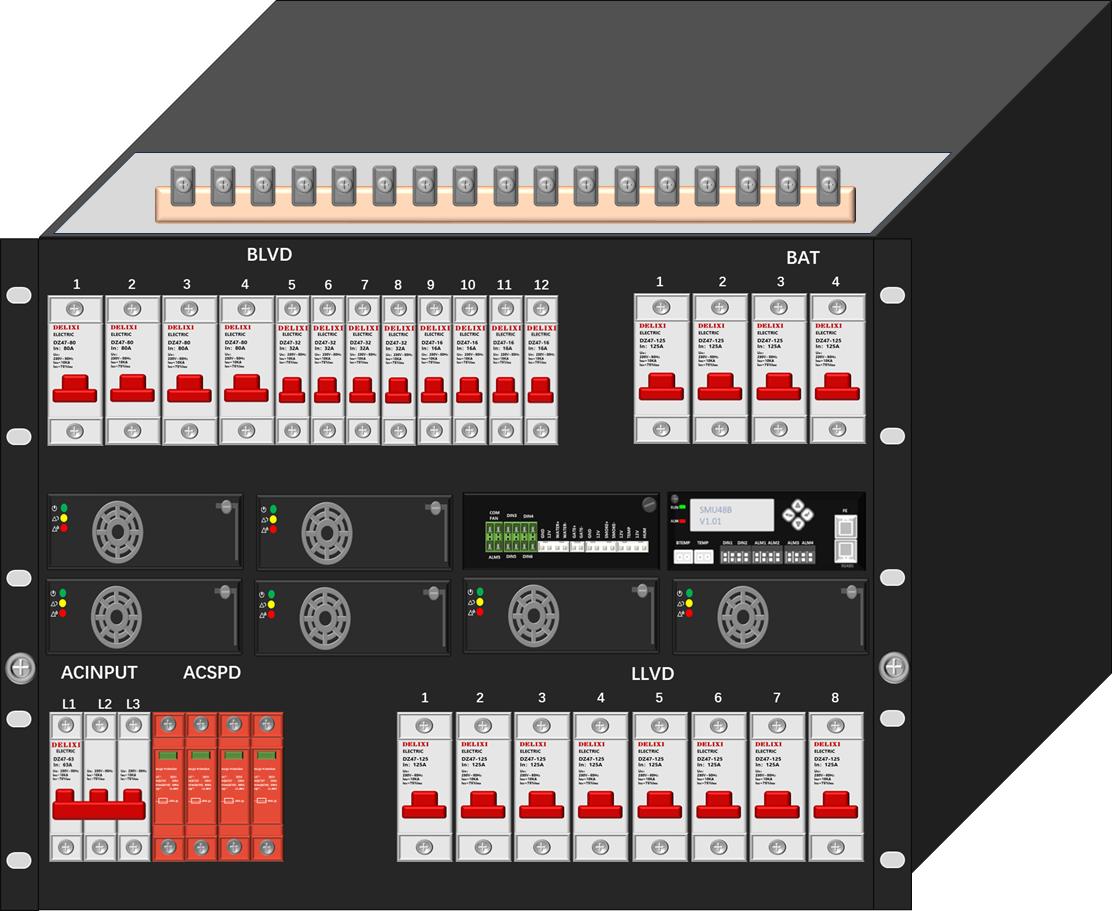

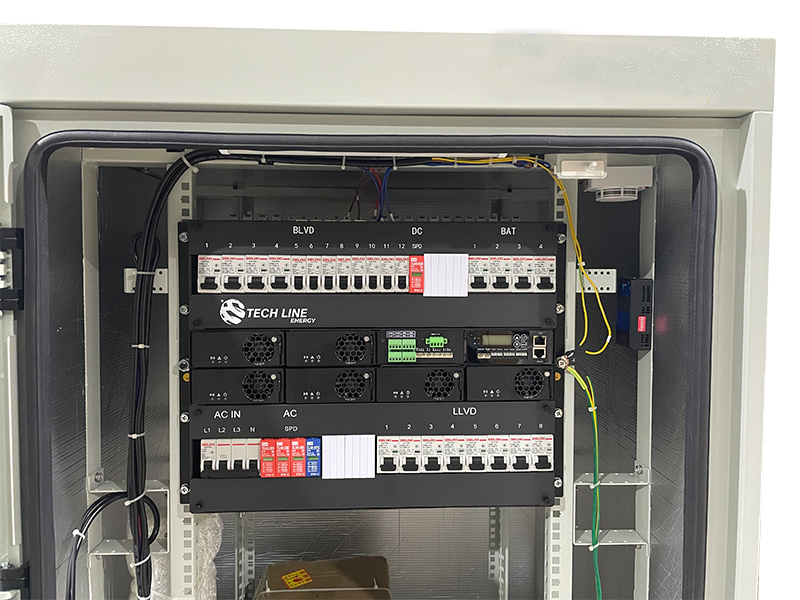

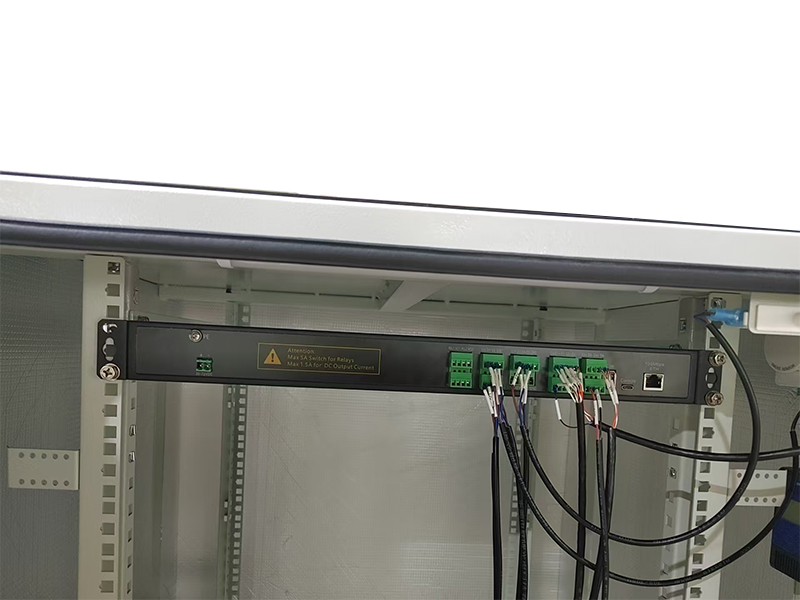

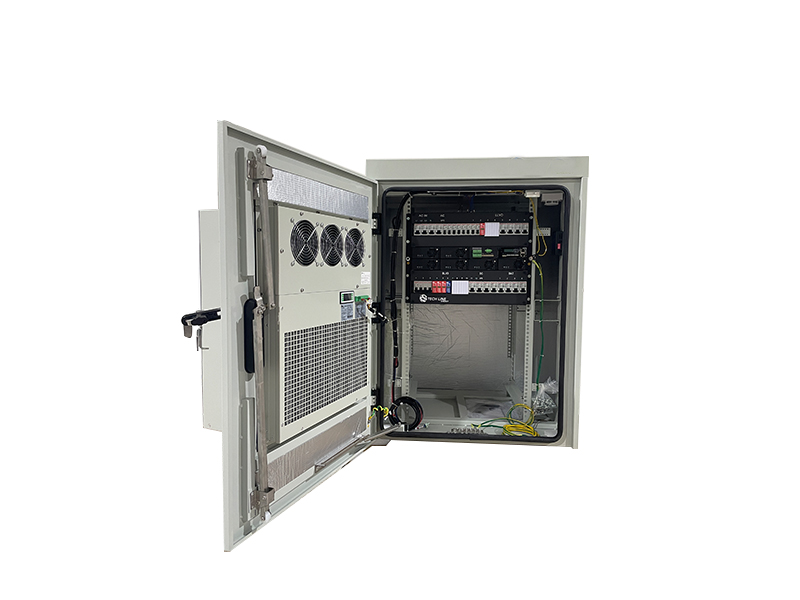

Abaixo, segue o projeto detalhado de 8U com o layout convencional de MCB. A FSU foi projetada como um módulo 1U separado, que pode ser instalado perfeitamente no gabinete da bateria. Para facilitar o gerenciamento eficiente dos cabos, a saída positiva traseira é equipada com um conector personalizado. Barras de cobre de expansão, enquanto os MCBs negativos apresentam características únicas Terminais em forma de chave.

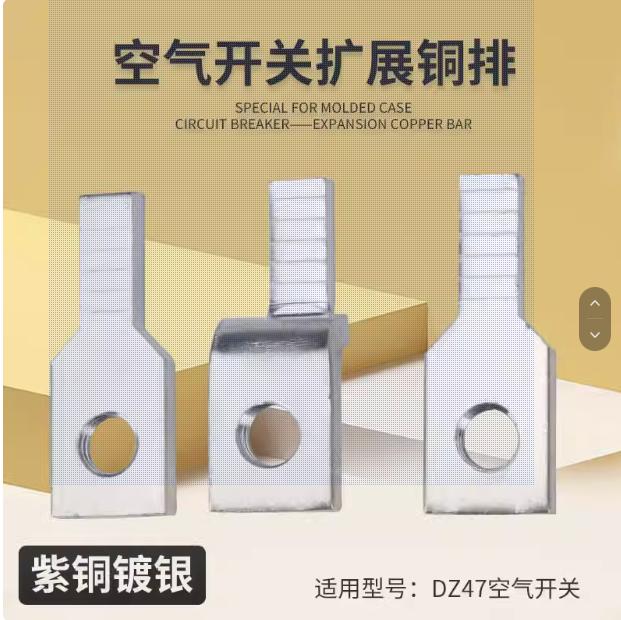

Barra de cobre de expansão especial

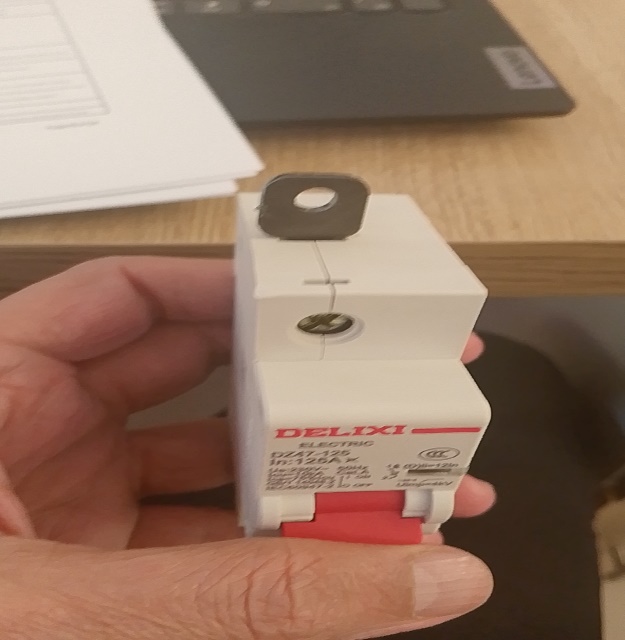

MCB com terminal em forma de chave
