HRTP 481000R - Solução Completa para Gabinete de Sistema de Energia

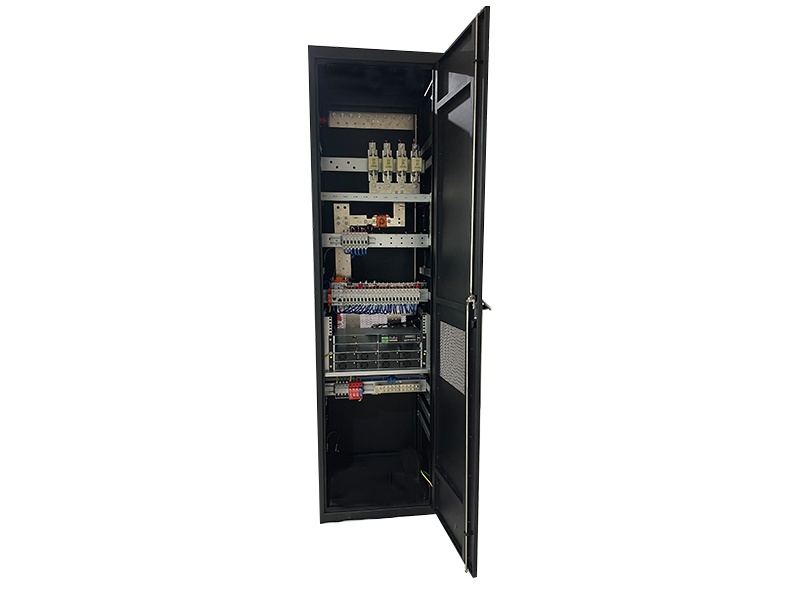

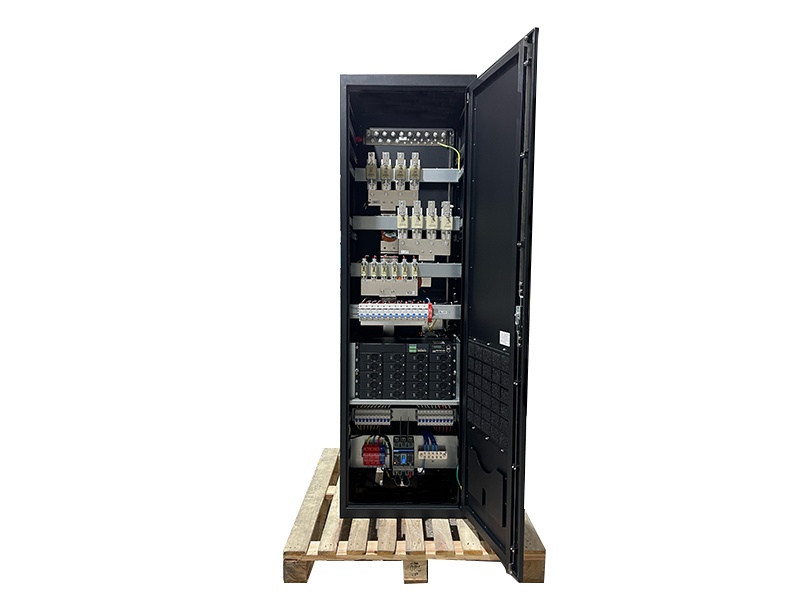

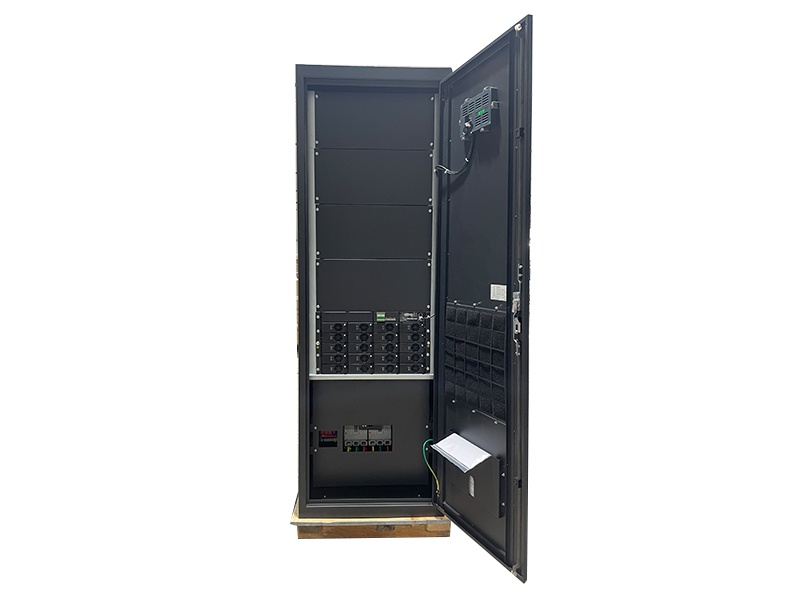

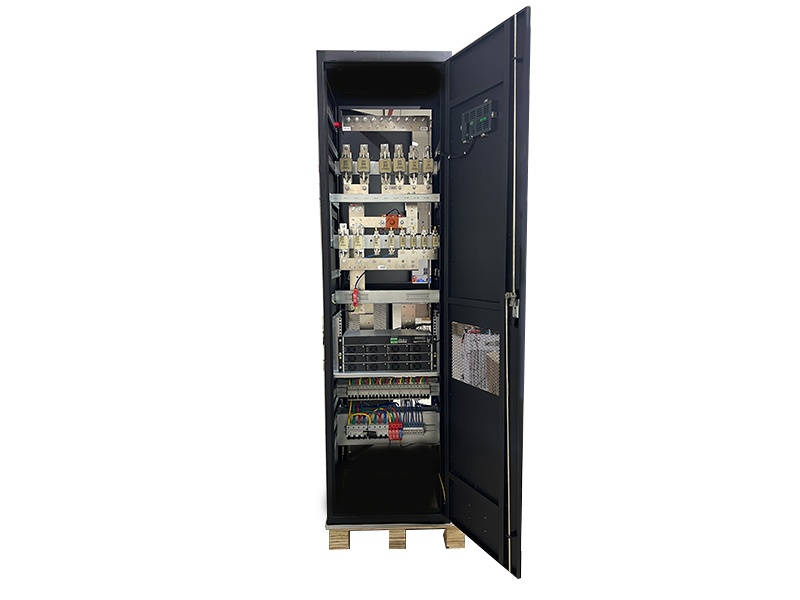

O gabinete do sistema de alimentação HRTP481000R é uma fonte de alimentação integrada para uso interno com capacidade nominal de 1000A. O sistema pode ser instalado com
20 módulos retificadores 1U 48V/50A. Este sistema pode ser amplamente utilizado em salas de acesso à rede e instalações empresariais para fornecer
Fonte de alimentação confiável. Trata-se de um dispositivo de alimentação centralizada projetado especificamente para ambientes como salas de equipamentos de comunicação e centros de dados.
A HRTP 481000R é uma fonte de alimentação integrada de alto desempenho para uso interno, com capacidade nominal de 1000A. Projetada especificamente para distribuição centralizada de energia em ambientes exigentes, como salas de equipamentos de comunicação e data centers, este sistema suporta até 20 módulos retificadores 1U de 48V/50A. Gerenciada por uma unidade de monitoramento inteligente, ela fornece uma solução de energia estável e confiável para infraestruturas de rede de grande escala.
Dimensões do gabinete: 2000*600*600mm
Modo de manutenção: linha de entrada descendente, manutenção frontal
| Categoria | Item | Especificações |
|---|---|---|
| Sistema | Dimensões do gabinete | 600 mm * 600 mm * 2000 mm |
| Modo de manutenção | Frente | |
| Modo de instalação | Instalação no piso (base de montagem de 200 mm) | |
| Resfriamento | Natural | |
| Método de fiação | Entrada e saída de baixo para cima (suporte Entrada e saída de baixo para cima) | |

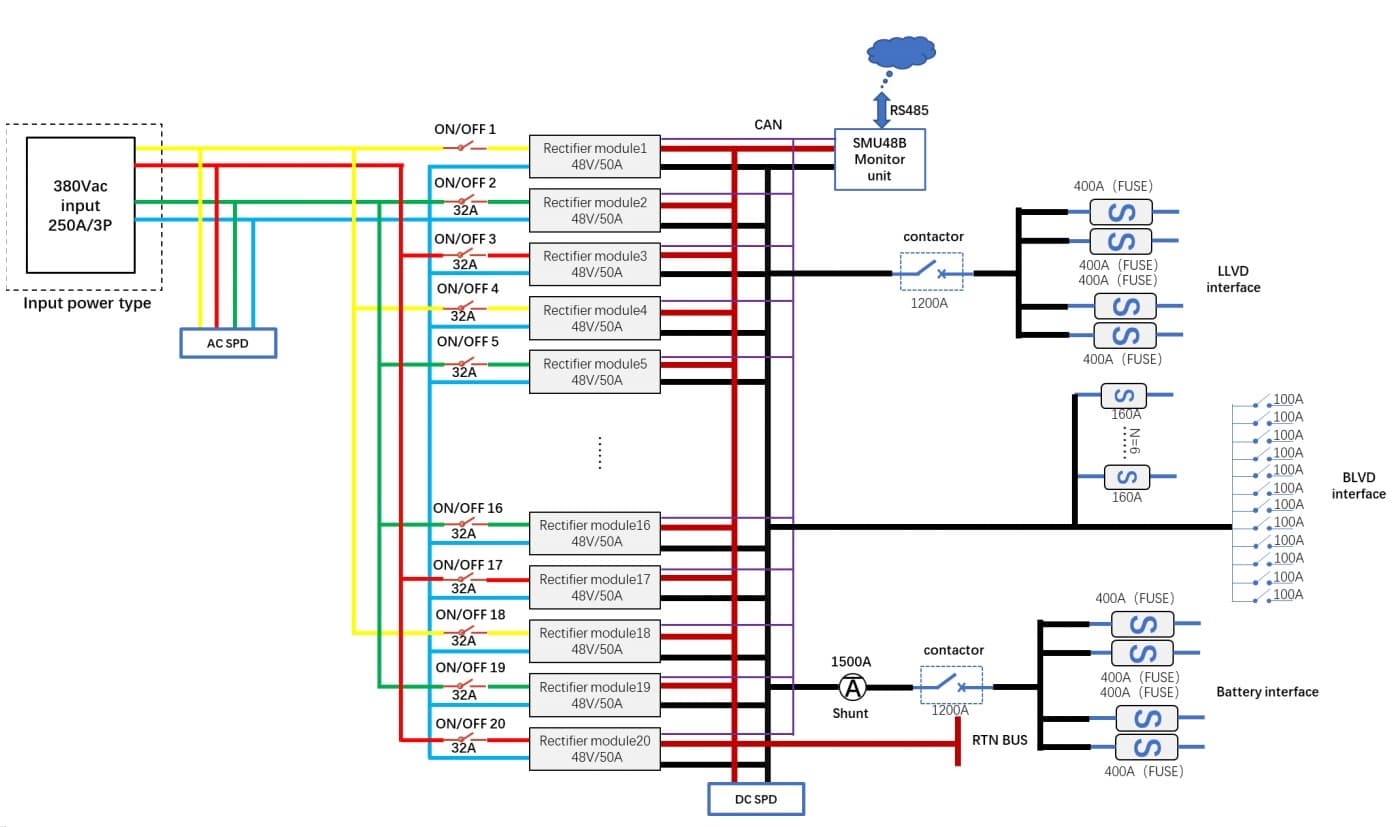

| Entrada | Modo de entrada | Sistema trifásico de quatro fios 380 V (entrada CA dupla); compatível com sistema monofásico de 220 V CA. |
| Frequência de entrada | 45Hz~65Hz, Classificação: 50Hz | |
| Capacidade de entrada | 1 * Disjuntor MCB 250A/3P | |
| Disjuntores de entrada (retificador) | 20 * 32A/1P MCB | |
| AC SPD | Classe I+II |
| Saída | Tensão de saída | 43,2-58 VCC, valor nominal: 53,5 VCC |
| Capacidade máxima | 60 kW para 176~300 Vca; 30 kW ~ 60 kW (redução linear de potência de 90~175 Vca) | |
| Eficiência máxima | 96,2% | |
| Corrente nominal de saída | 1000A máx. | |

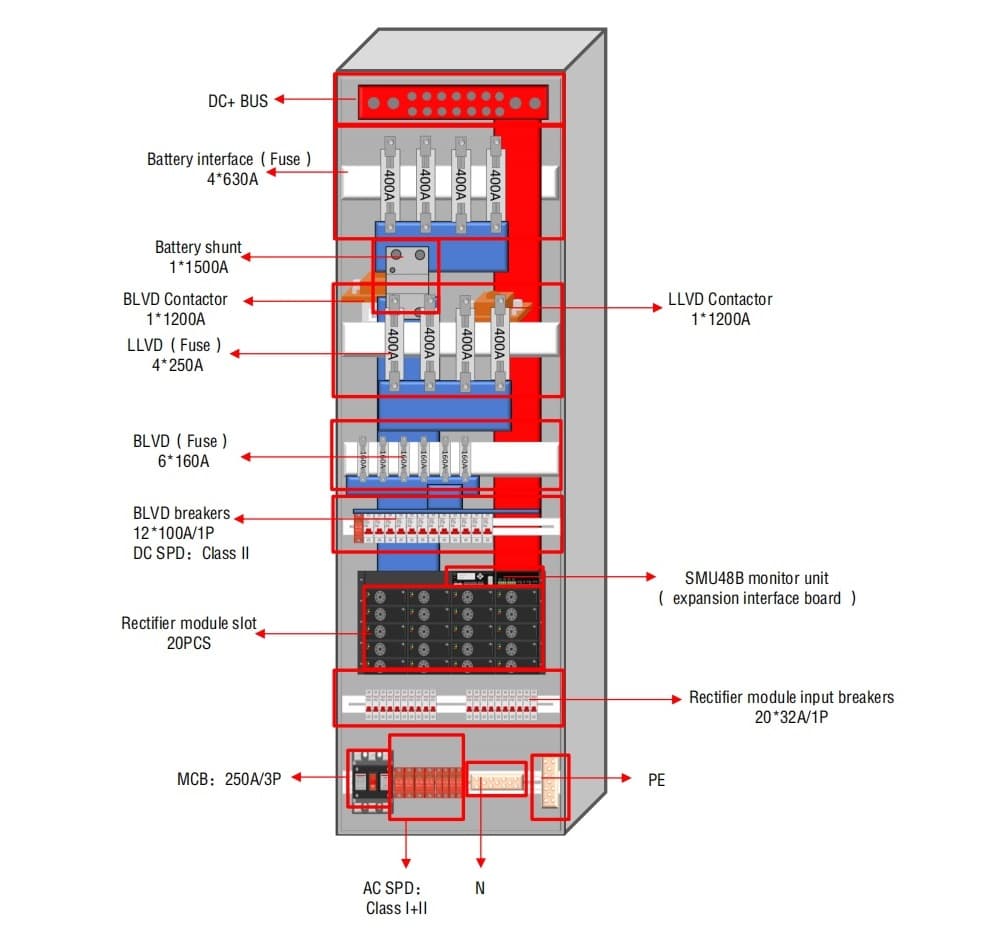

| Interface de saída | Fusíveis da bateria: 4 * 400A; LLVD: Fusível 4 * 400A; BLVD: Fusível 6 * 160A; Disjuntores: 12 * 100A/1P | |
| DC SPD | Classe II |
| Unidade de monitoramento (HM11B) | Entrada de sinal | Entrada analógica bidirecional (Bateria/Temperatura ambiente); Sensores: Temperatura e Umidade * 1, Fumaça * 1, Água * 1, Porta * 1; Entrada de contato seco com 6 pinos |
| Porta de comunicação | RS485 / FE | |
| Armazenamento de logs | Até 1.000 registros históricos de alarmes. | |
| Modo de exibição | LCD 128 * 48 | |
| Saída de alarme | Ponto de contato seco de 8 vias | |
| Ambiente | Temperatura de operação | -25°C a +75°C (iniciável a -40°C) |
| Temperatura de armazenamento | -40°C a +70°C | |
| Umidade de operação | 5% - 95% (sem condensação) | |
| Altitude | ≤ 3000 m (Acima de 3000 m, a temperatura diminui 1 °C a cada 200 m adicionais) |

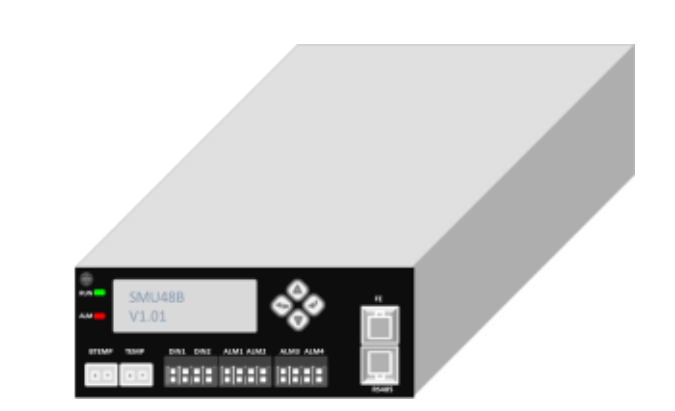

O módulo de monitoramento SMU48B é uma unidade compacta, porém poderosa, projetada para verificar e controlar o status operacional de sistemas de energia. Ele oferece diversas interfaces, incluindo interfaces para sensores, portas CAN, interfaces RS485 e contatos secos de entrada/saída, permitindo o gerenciamento eficiente do ambiente do local e o envio de relatórios de alarmes. Além disso, suporta comunicação remota com sistemas de gerenciamento de rede de terceiros por meio de protocolos gerais.
Categoria | Especificações | Item | Especificações |
|---|---|---|---|
| Características de detecção | Detecção de informações CA e CC | Funcionalidades de gerenciamento | Gerenciamento de carregamento e carga flutuante da bateria |
| Detecção de retificador e módulo solar | Compensação de temperatura da bateria | ||
| Detecção de informações da bateria | Alarme de temperatura alta/baixa da bateria | ||
| Sensores ambientais: Temperatura, Umidade, Fumaça, Água, Porta | Gerenciamento de carregamento e limitação de corrente da bateria | ||
| Detecção de sinal de entrada de contato seco de 6 vias | Proteção contra baixa tensão e subalimentação da bateria | ||
| Detecção de fusíveis de bateria e carga | gerenciamento de testes de bateria | ||
| Gestão de alertas | 8 contatos secos de saída (normalmente abertos/fechados) | detecção de capacidade residual da bateria | |
| Níveis de alarme configuráveis (Emergência / Desligado) | Gerenciamento independente de desligamento de energia de nível 5 | ||
| Indicadores visuais e sonoros (Ativar/Desativar opcional) | Modos de baixo consumo para dois usuários (Tempo / Voltagem) | ||
| 1.000 registros históricos de alarmes | Medição de energia do usuário para 4 usuários (Energia de carregamento) | ||
| Interface Inteligente | 1 Interface FE Norte (protocolo SNMP/HTTPS) | economia de informações de energia regular | |
| 1 Interface RS485 Sul para equipamentos conectados | - |

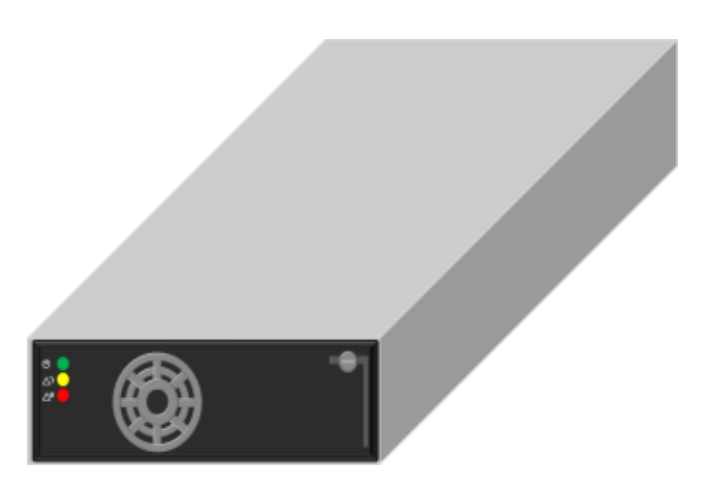

O SR4850H-1U é um módulo retificador digital de alta eficiência e alta densidade de potência, projetado para suportar uma ampla gama de tensões de entrada com uma saída padrão de 53,5 V CC. As principais vantagens incluem função de partida suave, recursos abrangentes de proteção, operação com baixo ruído e suporte para uso em paralelo. O monitoramento integrado da fonte de alimentação permite o acompanhamento em tempo real do status do módulo, das condições de carga e da regulação da tensão de saída.
Item | Especificações | Item | Especificações |
|---|---|---|---|
| Produtividade | >96% (230V CA, 50% de carga) | Tensão de trabalho | 90 V CA ~ 300 V CA |
| Dimensão | 40,5 mm × 105 mm × 281 mm | Freqüência | 45Hz~65Hz (Classificação: 50Hz/60Hz) |
| Peso | <1,8 kg | Corrente de entrada nominal | ≤19A |
| Modo de resfriamento | Refrigeração por ar forçado | Fator de potência | ≥0,99 (carga de 100%) ≥0,98 (carga de 50%) ≥0,97 (carga de 30%) |
| Proteção contra sobrepressão de entrada | >300V CA (Recuperação: 290V CA ~ 300V CA) | THD | ≤5% (carga de 100%) ≤8% (carga de 50%) ≤12% (carga de 30%) |
| Proteção contra subtensão de entrada | <80V CA (Recuperação: 80V CA ~ 90V CA) | Tensão de saída | 42V CC ~ 58V CC (Classificação: 53,5V CC) |
| Proteção contra curto-circuito | Curto-circuito prolongado (Restauração automática) | Precisão de pressão estável | -0,5 / 0,5 (%) |
| Proteção contra sobretensão na saída | Faixa de medição: 59,5 V CC | Potência de saída | 3000W (176VAC ~ 300VAC) 1350W ~ 3000W (decremento linear de 90 ~ 175VAC) |
| Hora de início | <10s | Tempo de espera | >10ms |
| Barulho | <55 dBA | MTBF | 10^5 horas |
