GJS-SPM009 Caixa de emenda de fibra óptica tipo cúpula - Tipo mecânico

Lar Produtos 1. Soluções de Conexão FO

GJS-SPM009 Caixa de emenda de fibra óptica tipo cúpula - Tipo mecânico

GJS-SPM009 Caixa de emenda de fibra óptica tipo cúpula - Tipo mecânico

Projetada para desempenho ideal em redes PON, esta caixa de emenda é a solução ideal para terminação e distribuição de cabos de fibra óptica downstream. Perfeitamente adequada para implantações FTTX, ela permite acesso contínuo aos terminais A/B, suporta emendas de fibra única com baixa contagem de fibras e garante ancoragem e saída robustas para conexões multifibra.

Inquiry now

Principais características

  • ■ Caixa de distribuição com capacidade para acomodar diferentes tipos e diâmetros de cabos (6-9mm para microcabos e 13-18mm para cabos de duto).
  • ■ ATodos os acessórios necessários para postes aéreos devem estar incluídos.Espaço para tubos não cortados; entre as laterais deve haver espaço para tubos não cortados.
  • ■O tubo termorretrátil deve ser incluído na junta (quantidade: 288). Capacidade de encaminhamento de fibras ópticas dentro da junção, de um cassete para outro.
  • ■Modos de instalação: montagem suspensa, montagem embutida, montagem na parede, montagem em poste, montagem em bueiro;Plástico resistente ao envelhecimento e subconjuntos para usinagem de metais resistentes à corrosão.
  • ■O corpo é feito de plástico de engenharia modificado de alta resistência, que possui alta resistência e resistência à corrosão, além de maior vida útil e excelente desempenho de vedação.
  • ■Possui um total de 9 entradas para cabos, sendo 8 entradas redondas e 1 entrada oval para cabos de Φ7-26mm. As 2 entradas grandes e a entrada oval permitem o uso de cabos Mid-span sem corte.
  • ■A estrutura sobreposta de cassetes de emenda e o dispositivo de aterramento isolante independente na cúpula tornam a configuração do número de núcleos da fibra óptica, a expansão e o aterramento do cabo óptico flexíveis, convenientes e seguros.
  • ■Vida útil não inferior a 20 anos
  • ■Grau de proteção IP: IP68

Aplicações

  • ■ Redes PON: Aplicável à terminação de cabos ópticos ramificados a jusante em redes de comunicação óptica PON.
  • ■ Acesso FTTX: Utilizado em redes FTTX para acesso A/B de cabos ópticos.
  • ■ Emenda de fibra: Adequado para emendar fibras ópticas de baixa capacidade.
  • ■ Gerenciamento de cabos: Ideal para a passagem e fixação de cabos de acesso multifibra.
  • ■ Instalação versátil: Suporta vários modos de instalação, incluindo montagem suspensa, montagem embutida (enterrada diretamente), montagem em parede, montagem em poste e montagem em poço de visita.

Visão geral do produto e estrutura interna

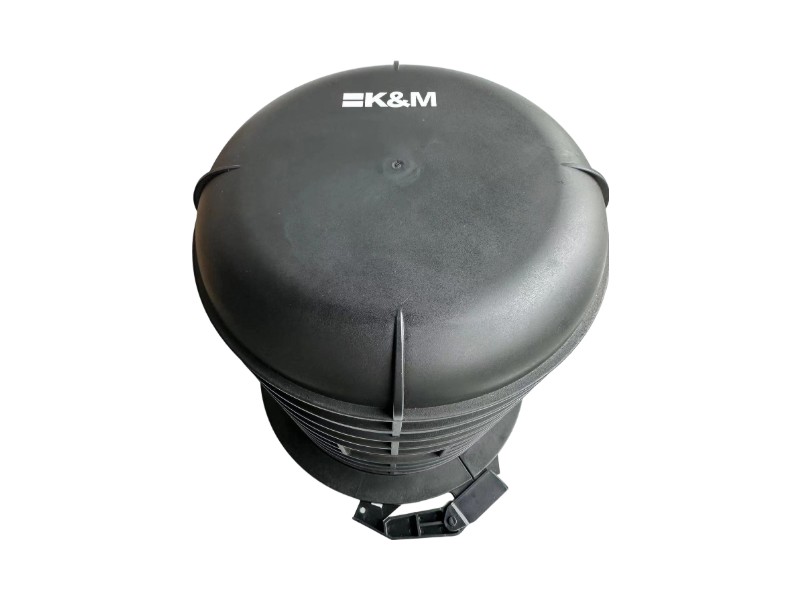

Exterior Top View of Dome Fiber Splice Closure
Vista superior externa

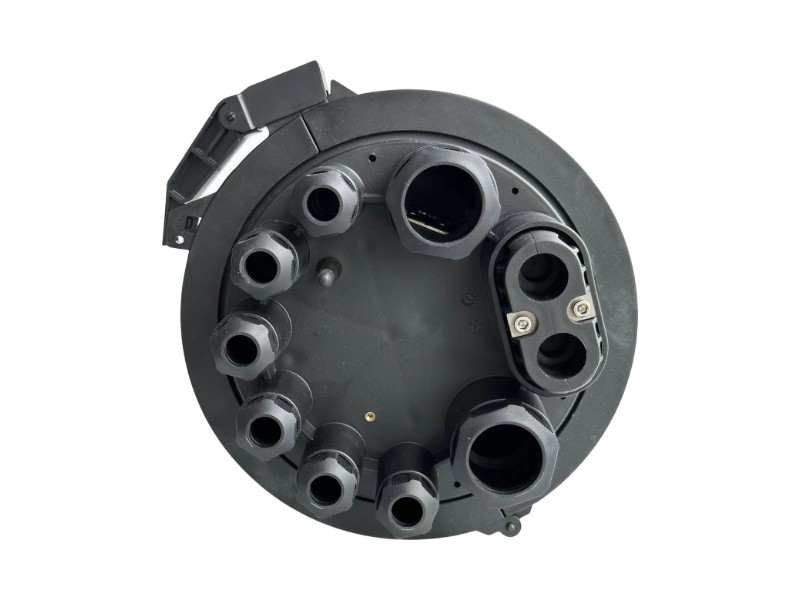

Exterior Bottom View with Cable Ports
Vista externa inferior

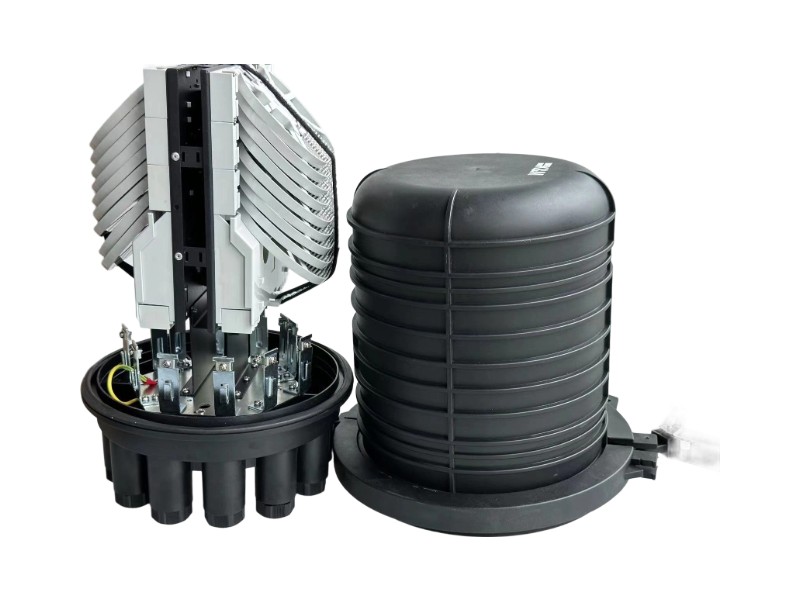

Disassembled View showing Internal Splice Trays
Vista da estrutura interna

Desempenho físico

Controle total do raio de curvaturaraio de curvatura > 30mm
InflamabilidadeGB5169.7 Experimento A
Condições ambientais - Temperatura de operação-40℃~+65 ℃
Condições ambientais - Umidade relativa≦ 85% (+30℃)
Condições ambientais - Pressão atmosférica70~106kP
Condições ambientais - Temperatura de armazenamento-25℃~+60 ℃
Força de tensãoSob corrente contínua de 15 kV, sem ocorrência de ruptura ou descarga disruptiva.
Resistência de isolamento≥2×10⁴MΩ
Força de tração≥800N
À prova de vazamentosEncha a tampa até atingir uma pressão interna de 100 kPa e, em seguida, coloque-a na água por 15 minutos, sem que ocorram bolhas ou queda de pressão.
Força de impactoSuporta 20 N.m após 3 impactos; não apresenta rachaduras na estrutura.



Estrutura interna da caixa de emenda de fibra óptica em linha

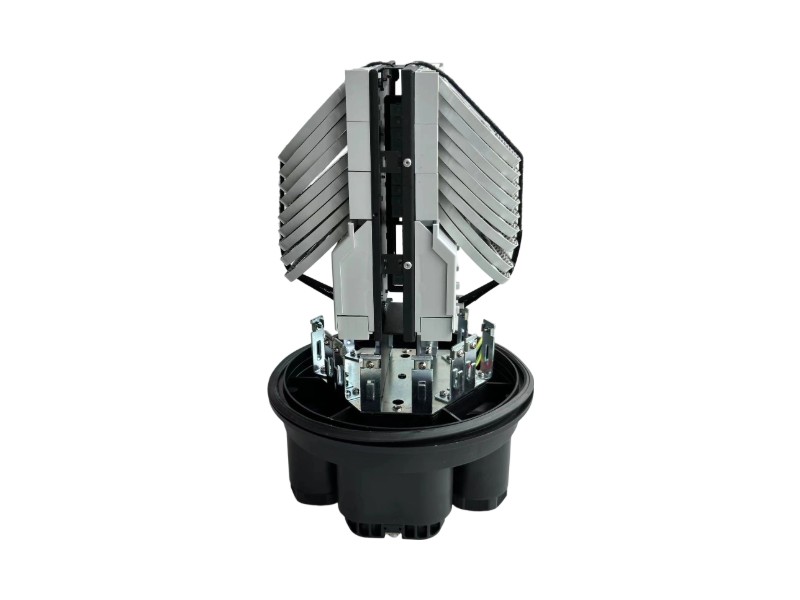

Internal View 1

Vista interna 1

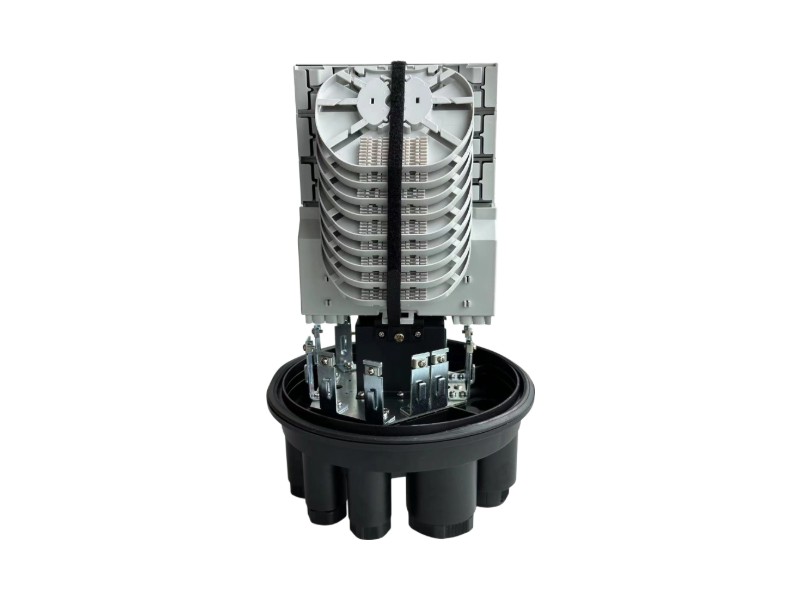

Internal View 2

Vista interna 2

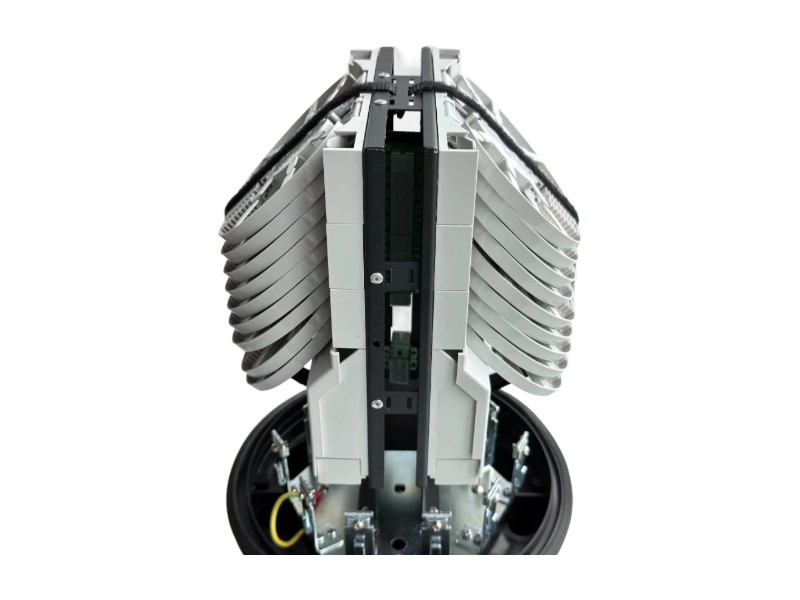

Internal View 3

Vista interna 3

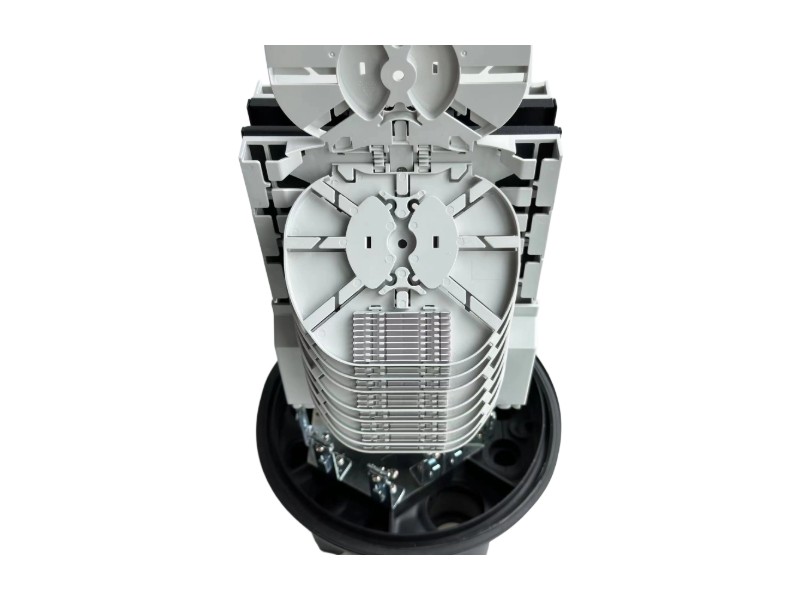

Internal View 4

Vista interna 4

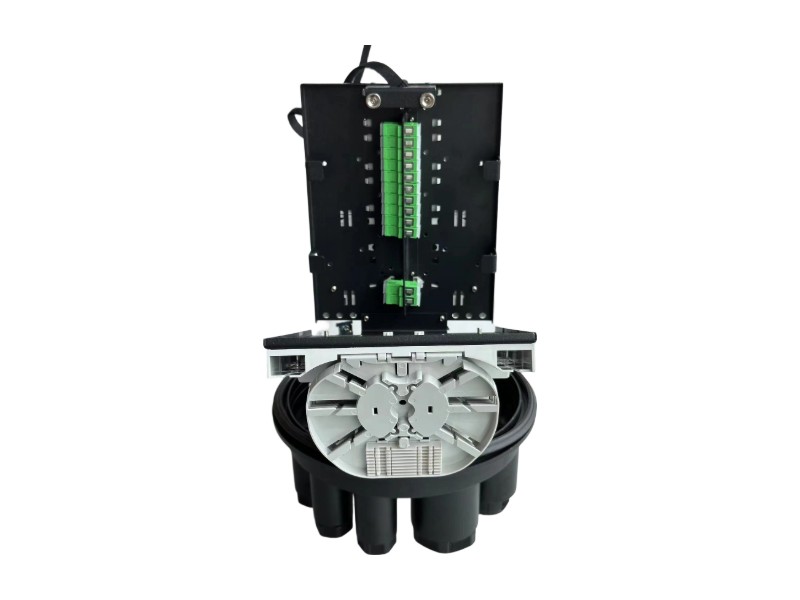

Internal View 5

Vista interna 5

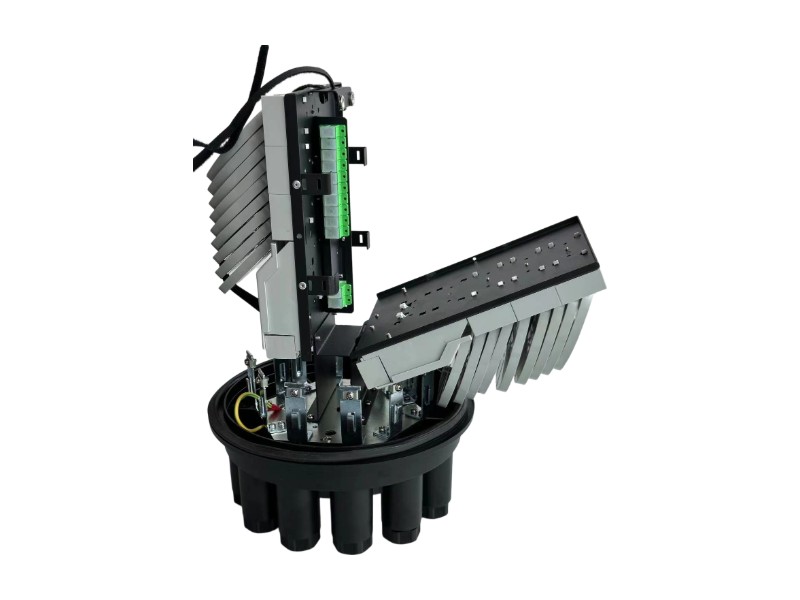

Internal View 6

Vista interna 6

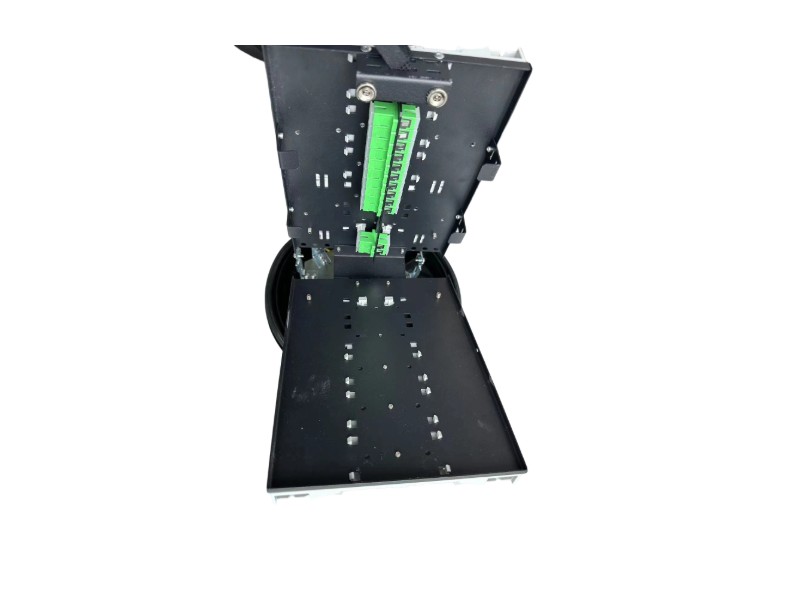

Detail View 7

Vista detalhada 7

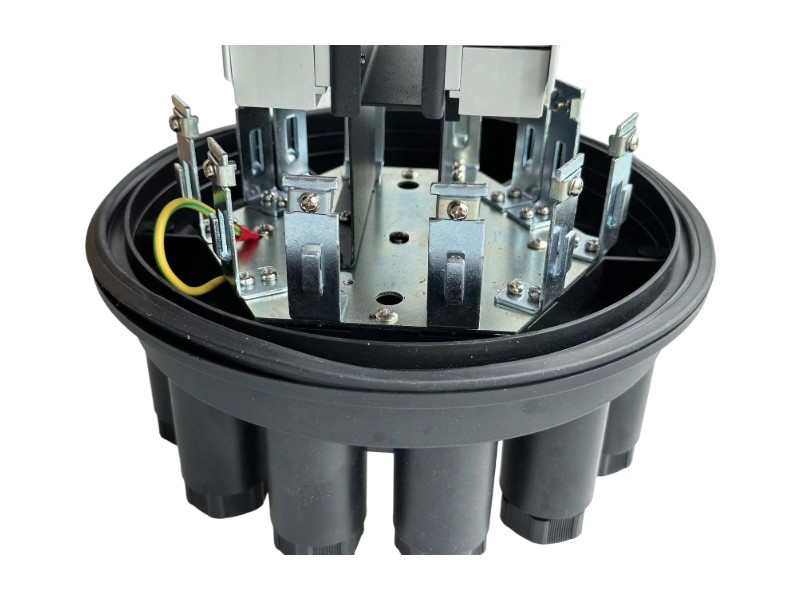

Detail View 8

Visão detalhada8

IDetail View 9

Visualização detalhada 9

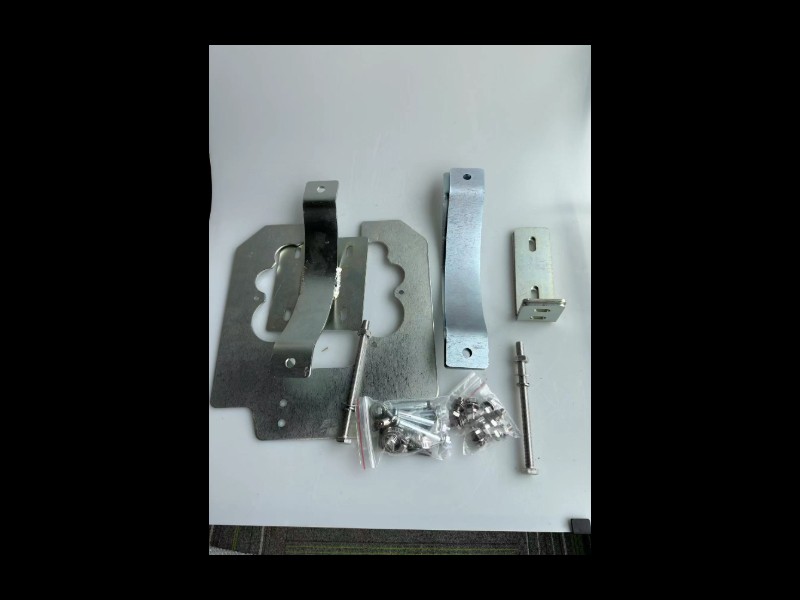

Detail View 10

Visão detalhada10

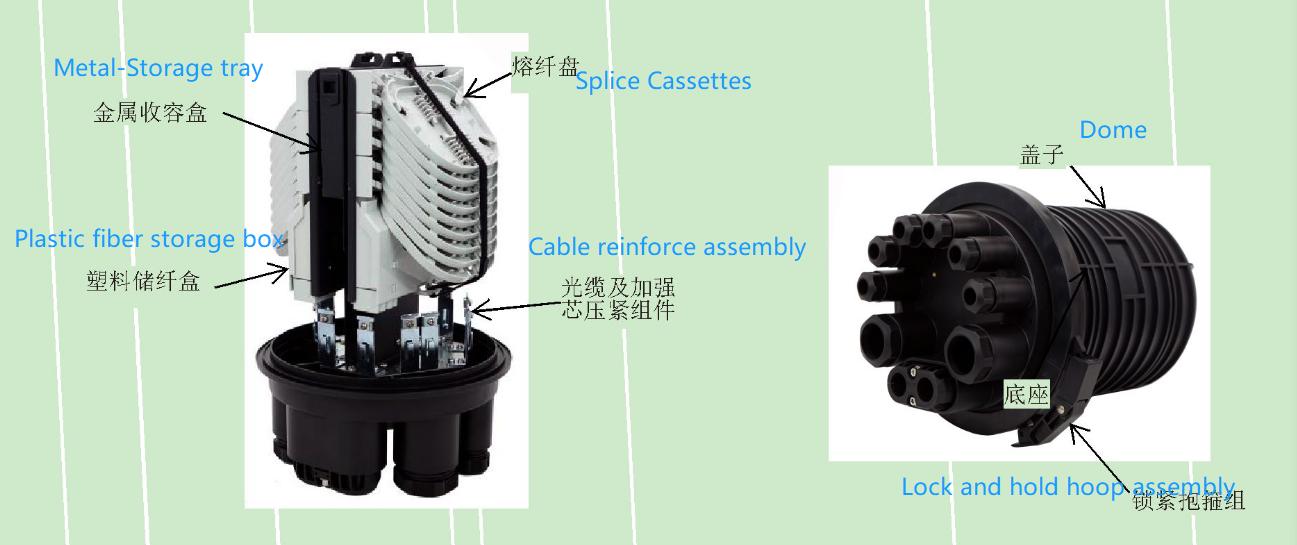

Diagrama estrutural da caixa de emenda de fibra óptica em forma de cúpula

Informações para encomenda



Modelo do produtoGJS-SPM009-8GJS-SPM009-24
Dimensão (mm)Φ325×395Φ325×395
Diâmetro do cabo (mm)Φ7-Φ26Φ7-Φ26
Capacidade da cassete de emenda (núcleo)824
Número de cassetes (unidades)3618
Capacidade de emenda (núcleo)288432

Lista de embalagem

Nome do itemQuantidadeNome do itemQuantidade
Fechamento da cúpula1 conjuntoGuia de instalação1 unidade
Chave hexagonal1 conjuntoAcessórios para montagem na parede1 unidade
Tubo de proteção para emendas, 12 unidades por pacote.Conforme a capacidadeAcessórios para montagem em poste1 unidade (opcional)
Grampo de garganta Φ13-Φ1910 unidadesParafuso sextavado externo M8×20 (com arruela plana, arruela de pressão e porca)8 conjuntos
Grampo de garganta Φ19-Φ292 peçasParafuso sextavado externo M10×150 (para passagem de fios)2 unidades (opcional)
Prensa de comprimidos Φ154 peçasPorca sextavada M10 + arruela de pressão + arruela plana2 unidades (opcional)
Bloco de prensagem em formato de 84 peçasParafusos autoatarraxantes M5×16 + Almofada de mola plana4 conjuntos
Borracha de vedação Φ276 peçasParafuso de expansão metálico4 conjuntos
Borracha de vedação Φ51-Φ172 peças--
chave inglesa de plástico1 unidade--

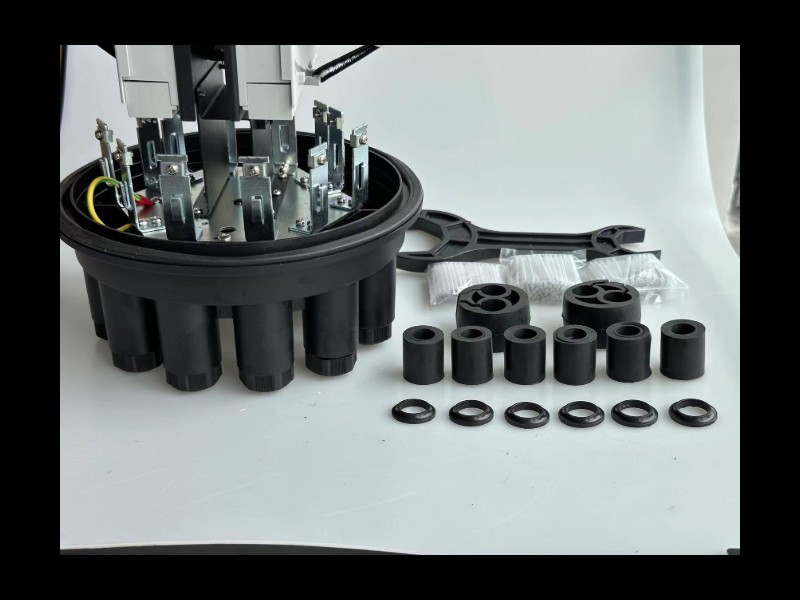

Conteúdo da embalagem e acessórios

[Cite: Product View 1]
[Cite: Product View 2]

Perguntas frequentes


Q Qual é a capacidade máxima de fibra óptica da caixa de fechamento tipo domo GJS-SPM009?
A:A caixa de emenda tipo domo GJS-SPM009 foi projetada para redes de alta densidade e suporta uma capacidade máxima de emenda de até 432 fibras. Dependendo dos requisitos da sua rede, ela pode ser configurada com 36 cassetes (para 288 fibras) ou 18 cassetes (para 432 fibras), proporcionando excelente escalabilidade para a expansão da sua rede de fibra óptica.
Q Esta caixa de emenda de fibra óptica suporta cabos não cortados no meio do vão?
A:Sim, possui 9 entradas para cabos no total, incluindo 8 entradas redondas e 1 entrada oval. A entrada oval foi projetada especificamente para acomodar cabos contínuos no meio do vão com diâmetros que variam de Φ7mm a 26mm, o que torna o roteamento contínuo de cabos altamente flexível e conveniente sem a necessidade de emendar a alimentação principal.
Q Quais ambientes são adequados para a instalação deste fechamento em forma de cúpula?
A:Graças à sua robusta classificação de proteção IP68 e à sua estrutura em plástico de engenharia de alta resistência, oferece desempenho confiável em condições externas adversas. Suporta diversos modos de instalação, incluindo montagem aérea, em parede, em poste, enterrada (diretamente enterrada) e em poço de visita.
