Caixa de emenda de fibra óptica em linha GJS-6808-B (até 144/432 núcleos)

Lar Produtos 1. Soluções de Conexão FO 1.4 Caixa de Emenda de Fibra Óptica 1.4-2 Fechamento em linha

Caixa de emenda de fibra óptica em linha GJS-6808-B (até 144/432 núcleos)

Inline Fiber Optic Splice Closure GJS-6808-B Exterior

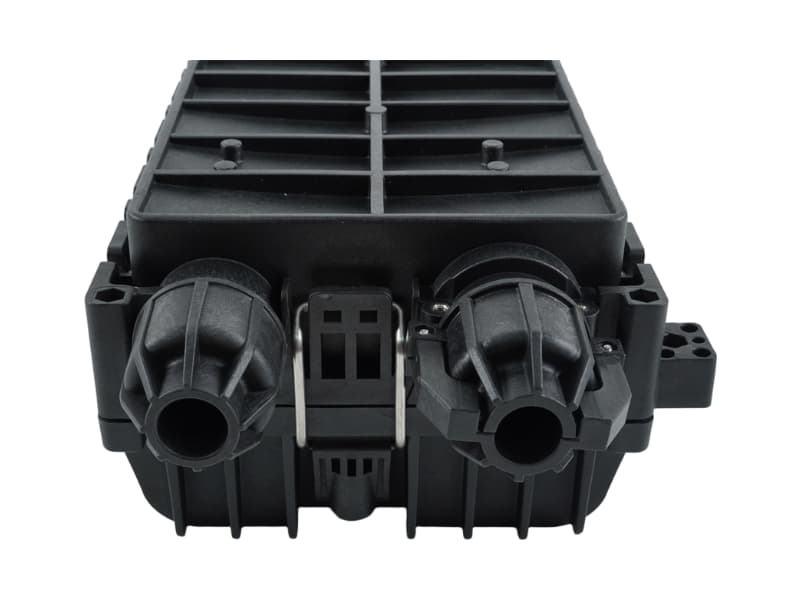

IP68 Waterproof Horizontal Inline Fiber Optic Splice Closure

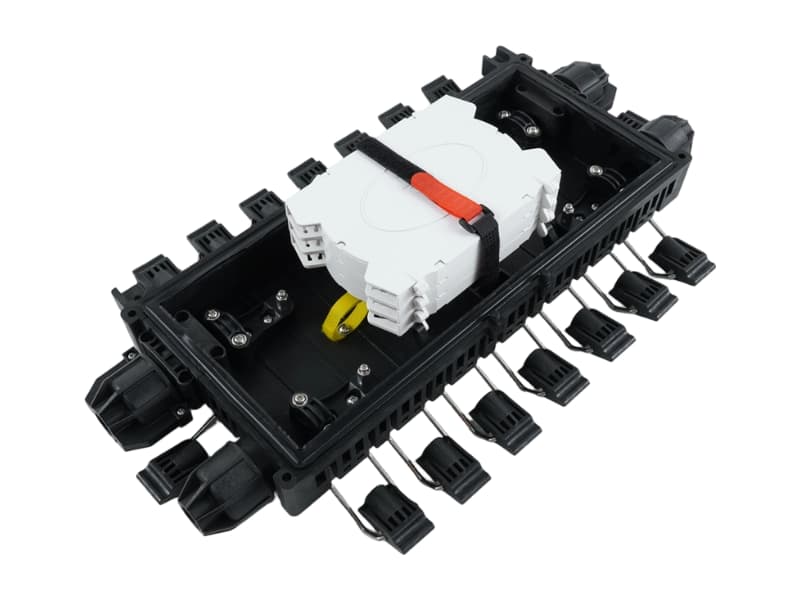

144 Core Inline Fiber Optic Splice Closure with Mechanical Seal

Internal PC+ABS Splice Trays of Inline Fiber Optic Splice Closure

Caixa de emenda de fibra óptica em linha GJS-6808-B (até 144/432 núcleos)

Name: Caixa de emenda de fibra óptica em linha GJS-6808-B (até 144/432 núcleos)
Availability: InStock

A caixa de emenda de fibra óptica é aplicável à terminação de cabos ópticos ramificados a jusante em redes de comunicação óptica PON. Em redes FTTx, a caixa de emenda de fibra óptica é utilizada para acesso A/B de cabos ópticos, emenda de fibras únicas de baixa capacidade, saída e fixação de cabos de acesso multifibra.

Inquiry now

Principais características

■ Grau de proteção IP: IP68
■ Material: Construído com corpo de fechamento em PC+GF e bandeja de emenda interna em PC+ABS.
■ Estrutura de vedação: Vedação mecânica sem necessidade de ferramentas especiais.
■ Design: Tipo articulado com fecho de fivela que facilita a abertura e o fechamento.
■ Componentes: Os parafusos de aperto e as juntas são todos fabricados em aço inoxidável 304 para maior resistência à corrosão. Válvula de pressão e dispositivo de aterramento opcionais.
■ Oferece controle total do raio de curvatura, garantindo um raio de curvatura superior a 30 mm.
■ Durabilidade prolongada com vida útil de pelo menos 20 anos.

Aplicações

■ Aplicável à terminação de cabos ópticos de derivação em redes de comunicação óptica PON.
■ Utilizado em redes FTTX para acesso A/B de cabos ópticos.
■ Adequado para emendas de fibra única de baixa capacidade.
■ Ideal para a instalação e fixação de cabos de acesso multifibra.
■ Suporta diversos modos de instalação, incluindo montagem aérea, em tubulações de parede, em poços de visita e subterrânea.

Visão geral do produto e estrutura interna

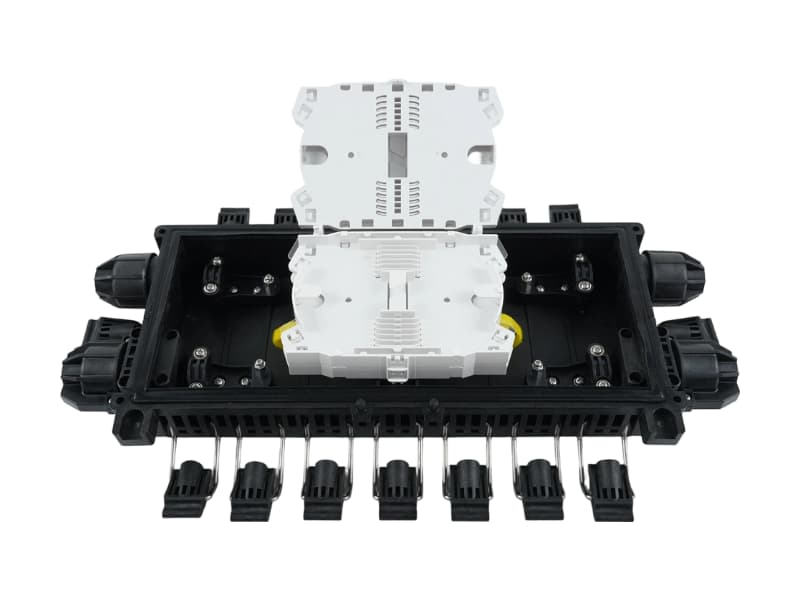

GJS-6808-B product appearance with hinged buckle design

Vista das bandejas de emenda basculantes

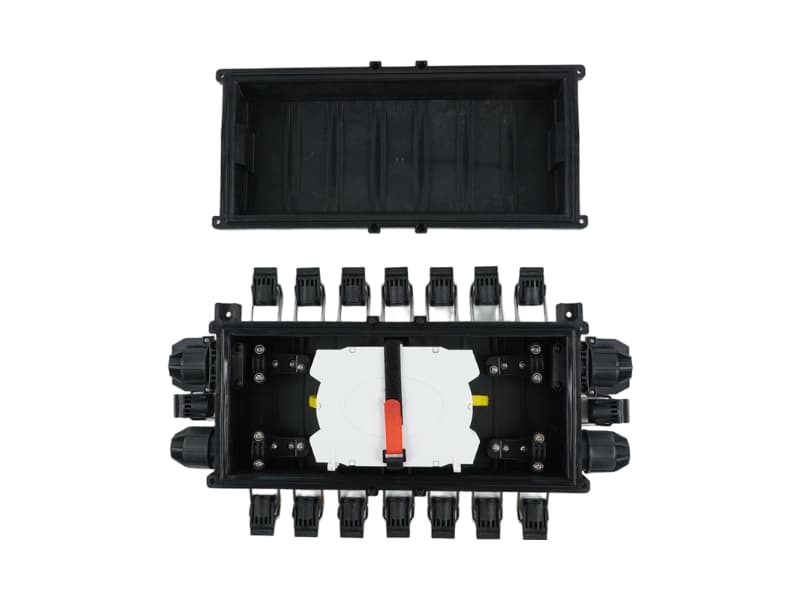

Internal PC+ABS splice tray showing fiber routing

Layout interno de cima para baixo

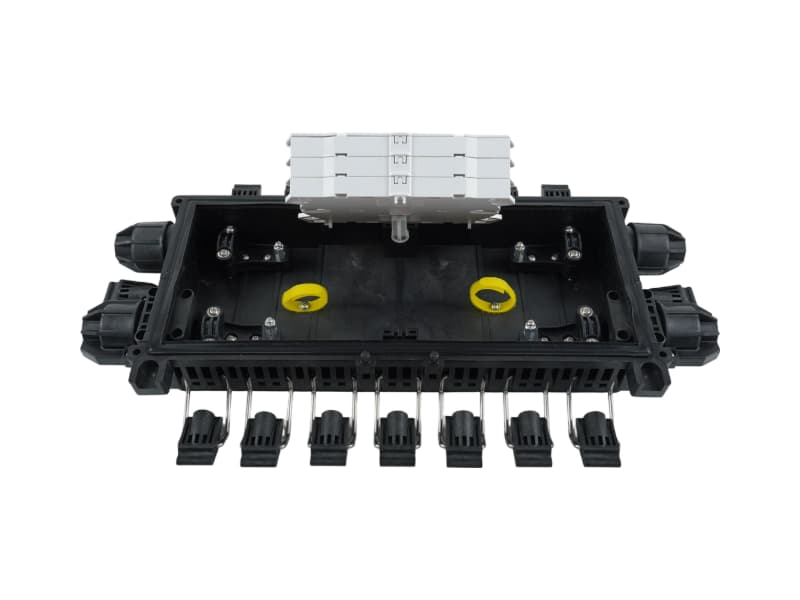

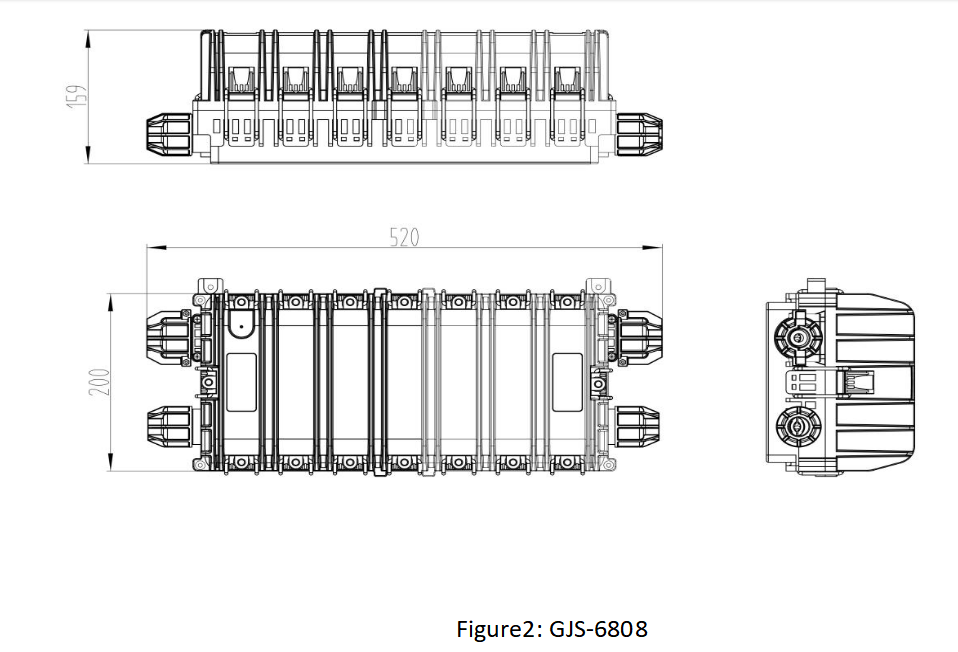

Structure drawing of GJS-6808 with dimensions

Vista das bandejas de emenda empilhadas

2.1 Dimensões e capacidade

Modelo nº.	GJS-6808-B
Estilo	Em linha/Horizontal
Dimensões	520 (C) × 200 (L) × 159 (A) mm
Peso (kg)	4,0 - 4,5
Material	PP+GF
Tipo de vedação	Selo mecânico
Grau de proteção	IP68
Portas de cabos	4
Diâmetro do cabo	Φ 10-18 mm
Capacidade de emenda de fibra óptica	144 (pacote) / 432 (fita)
Capacidade da bandeja	24 (pacote)/ 6/12 (fita)
Contagem de bandejas	6 no máximo
Aplicativo	Montagem aérea/em parede/em tubulação/enterrada direta/em poço de visita

Desempenho físico

Controle total do raio de curvatura	raio de curvatura > 30mm
Inflamabilidade	GB5169.7 Experimento A
Condições ambientais - Temperatura de operação	-40℃~+65 ℃
Condições ambientais - Umidade relativa	≦ 85% (+30℃)
Condições ambientais - Pressão atmosférica	70~106kP
Condições ambientais - Temperatura de armazenamento	-25℃~+60 ℃
Força de tensão	Sob corrente contínua de 15 kV, sem ocorrência de ruptura ou descarga disruptiva.
Resistência de isolamento	≥2×10⁴MΩ
Força de tração	≥800N
À prova de vazamentos	Encha a tampa até atingir uma pressão interna de 100 kPa e, em seguida, coloque-a na água por 15 minutos, sem que ocorram bolhas ou queda de pressão.
Força de impacto	Suporta 16 N.m após 3 impactos; não apresenta rachaduras na estrutura.

Estrutura interna da caixa de emenda de fibra óptica em linha

Vista interna 1

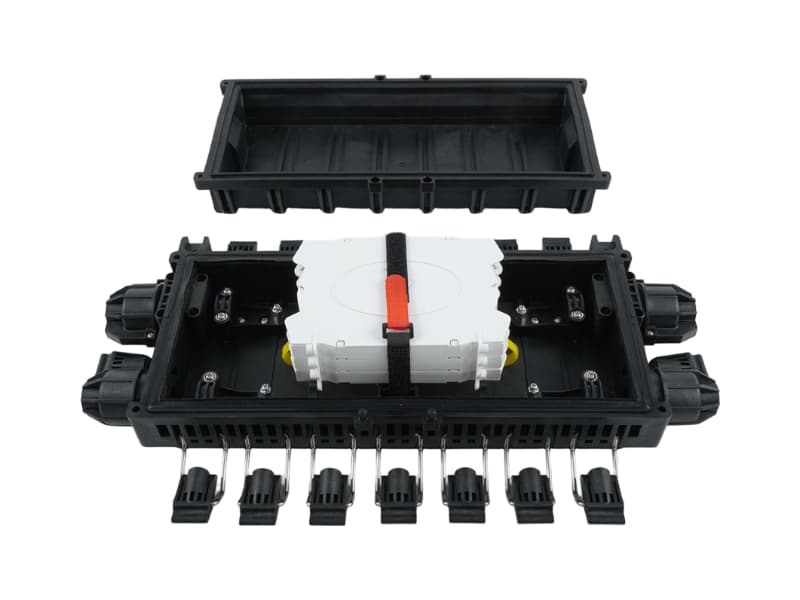

Vista interna 2

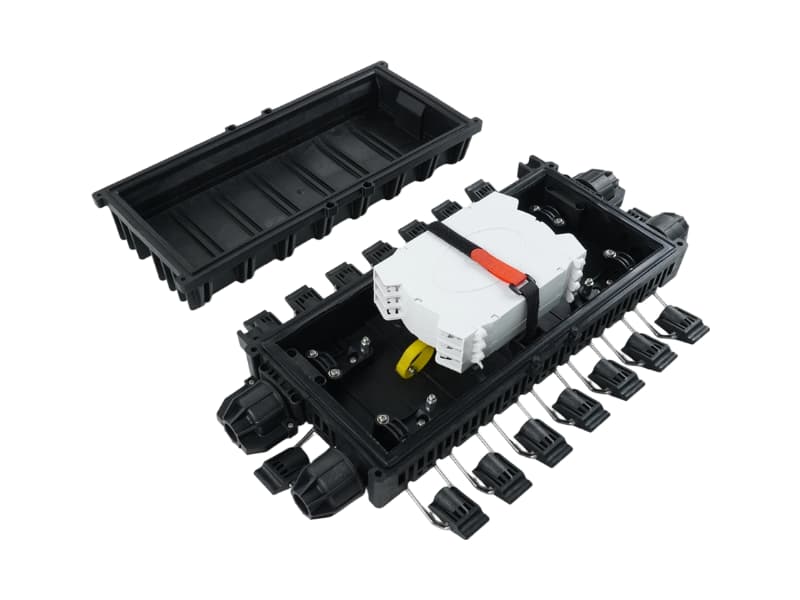

Vista interna 3

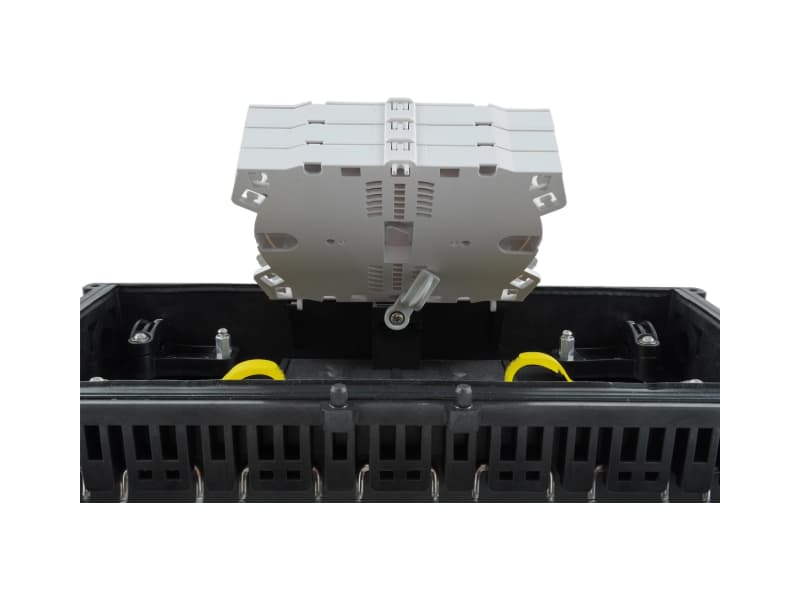

Vista interna 4

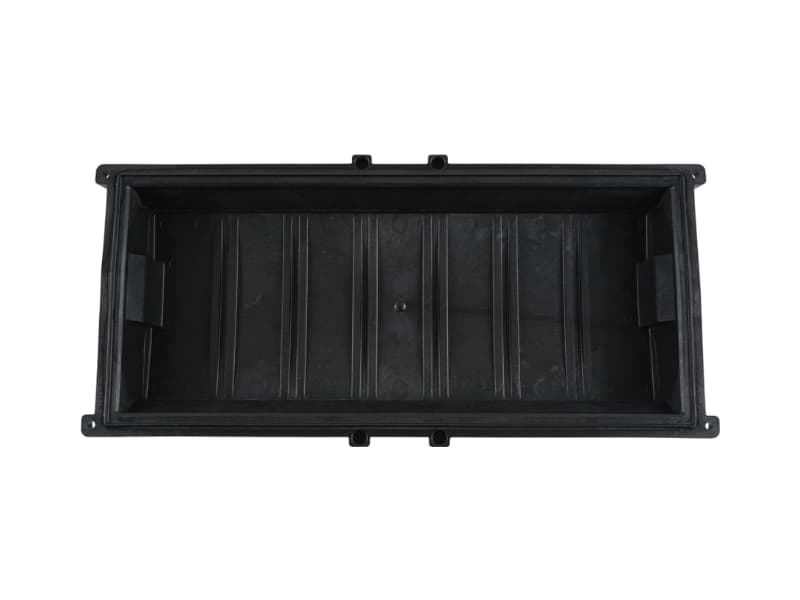

Vista interna 5

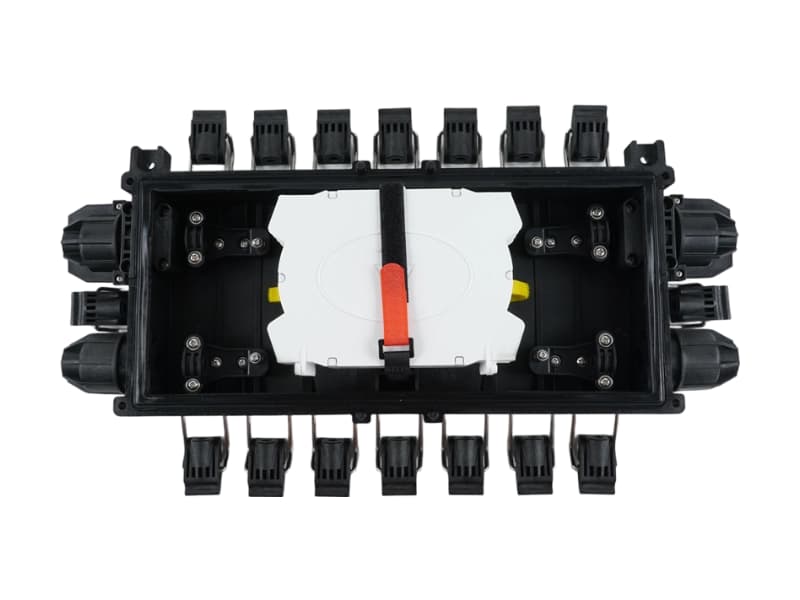

Vista interna 6

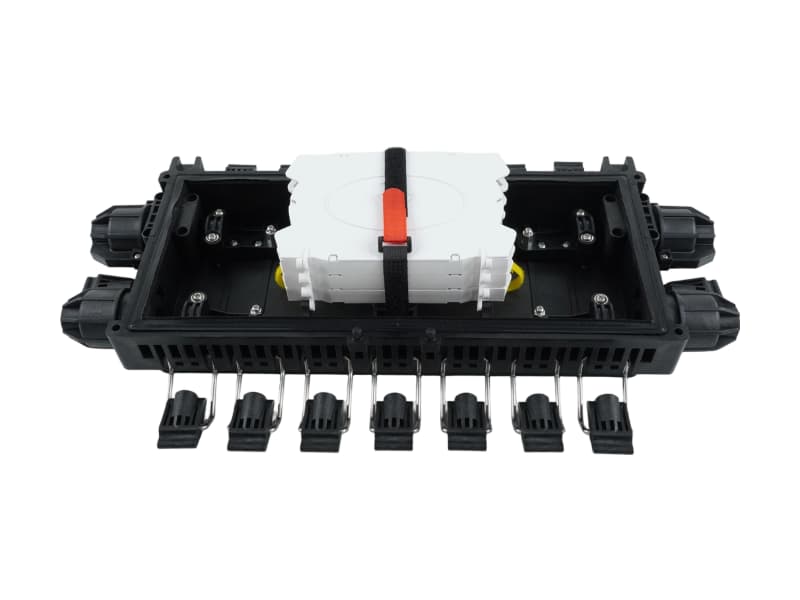

Vista interna 7

Vista interna 8

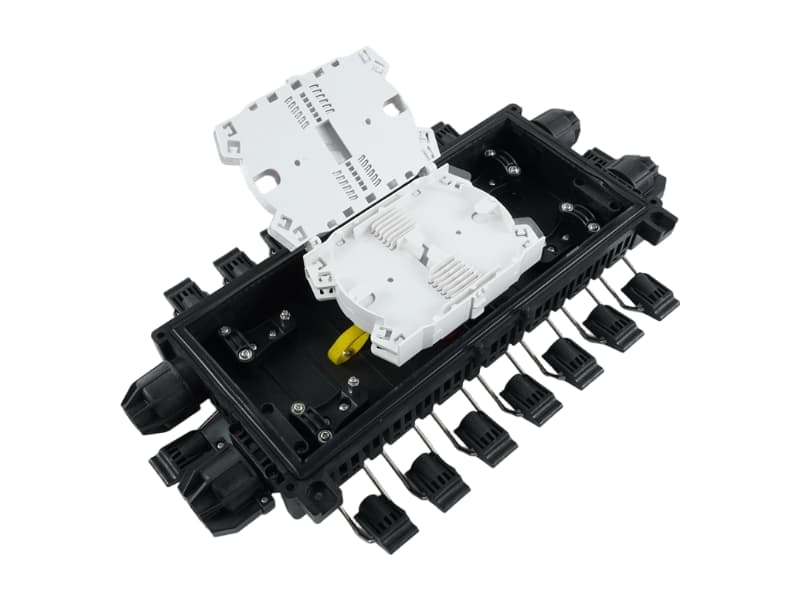

Vista interna 9

Vista interna 10

Aplicações de Instalação

Montado na antena

Projetado para ser instalado com segurança em ambientes de linhas de telecomunicações aéreas.

Montado na parede/tubulação

Perfeitamente compatível para montagem em superfície na parede ou integração direta em tubulações de infraestrutura.

enterramento direto/bueiro

Construído de forma robusta com proteção IP68 para suportar condições extremas em poços de visita e enterramento direto no subsolo.

Informações para encomenda

Tipo	Tamanho	Tamanho da caixa interna	Dimensões da caixa externa
GJS-6808-B	520×200×159mm	540×220×180 mm (1 unidade)	560×460×570 mm (6 unidades)

Acessórios

Acessórios padrão

Item	Descrição	Quantidade
1	Torneira de isolamento	1 rolo
2	Tubo protetor de emenda	1 saco
3	Abraçadeira de nylon	1 saco
4	Vela de afogador	2 peças
5	Manual de instalação	1 conjunto
6	Tubo EVA	1 rolo

Acessório opcional

Item	Descrição	Quantidade
1	Válvula de ar	1 conjunto
2	Acessórios de montagem aérea	1 conjunto
3	Acessórios para montagem na parede	1 conjunto
4	Liderança terrestre	1 conjunto

Conteúdo da embalagem e acessórios

Fiber Access Terminal Package Contents including pole mount clamps, screws, and zip ties

Perguntas frequentes

Q Essa tampa consegue suportar ambientes agressivos, como a exposição à água?

A: Sim, possui um grau de propriedade intelectual de IP68 e a estanqueidade foi testada inflando a tampa até uma pressão interna de 100 kPa e submergindo-a em água por mais de 15 minutos, sem que ocorressem bolhas ou queda de pressão.

Q Quais materiais são utilizados para garantir a durabilidade do fecho?

A: O material inclui plástico resistente ao envelhecimento e subconjuntos de metalurgia resistentes à corrosão. Especificamente, possui Corpo de fechamento PC+GF e um interior Bandeja de emenda PC+ABSAlém disso, os parafusos de aperto e as juntas são todos feitos de aço inoxidável 304.

Q Qual é a capacidade máxima de fusão de fibras ópticas para este modelo?

A: A capacidade de emenda de fibra é 144 (pacote) ou até 432 (fita)Suporta um máximo de 6 bandejas, com capacidade para 24 (pacote) ou 6/12 (fita) por bandeja.
