GJS-6814-C Caixa de Vedação Mecânica para Emenda de Fibra Óptica em Linha FTTX/PON

Lar Produtos 1. Soluções de Conexão FO

GJS-6814-C Caixa de Vedação Mecânica para Emenda de Fibra Óptica em Linha FTTX/PON

GJS-6814-C Caixa de Vedação Mecânica para Emenda de Fibra Óptica em Linha FTTX/PON

O GJS-6814-C é uma caixa de emenda de fibra óptica em linha robusta, com classificação IP68, projetada para redes de alta densidade, suportando até 1152 fibras ópticas em fita com uma vedação mecânica segura de 6 portas. Fabricado com materiais poliméricos duráveis, oferece uma solução de distribuição altamente versátil e confiável para aplicações FTTX/PON aéreas, subterrâneas e de parede.

Inquiry now

Principais características

  • ■ Projetado para distribuições de rede de alta densidade, suportando uma capacidade massiva de até 1152 núcleos de fita ou 288 núcleos de feixe em até 6 bandejas.
  • ■ Fabricado com plásticos modificados com polímeros reforçados, apresentando um corpo de fechamento em PC+GF e bandejas de emenda internas em PC+ABS para uma resistência ambiental superior.
  • ■ Apresenta uma estrutura de vedação mecânica altamente eficiente, utilizando uma configuração de 6 portas (3 entradas, 3 saídas) que não requer ferramentas especiais para instalação.
  • ■ Incorpora um design inteligente com dobradiças e parafusos robustos, garantindo abertura simples e reentrada confiável para manutenção de rotina da rede.
  • ■ Mantém rigorosamente a integridade do sinal com controle total do raio de curvatura, garantindo que o raio de curvatura da fibra permaneça acima de 30 mm.
  • ■ Oferece grau de proteção IP68 certificado e utiliza plásticos resistentes ao envelhecimento, juntamente com subconjuntos de metal resistentes à corrosão, para uma vida útil superior a 20 anos.

Aplicações

  • ■ Serve como um nó de distribuição crítico para a terminação de cabos ópticos ramificados a jusante em redes avançadas de comunicação óptica PON.
  • ■ Oferece acesso robusto às extremidades A/B para cabos ópticos de alta resistência implantados em extensas infraestruturas FTTX.
  • ■ Perfeitamente adaptada para a instalação e fixação segura de cabos de acesso multifibra de alta capacidade, bem como para emendas em linhas de fibra única de baixa capacidade.
  • ■ As capacidades de implantação altamente versáteis suportam instalações complexas, incluindo montagens aéreas, em paredes, tubulações, poços de visita e subterrâneas.

Visão geral do produto e estrutura interna

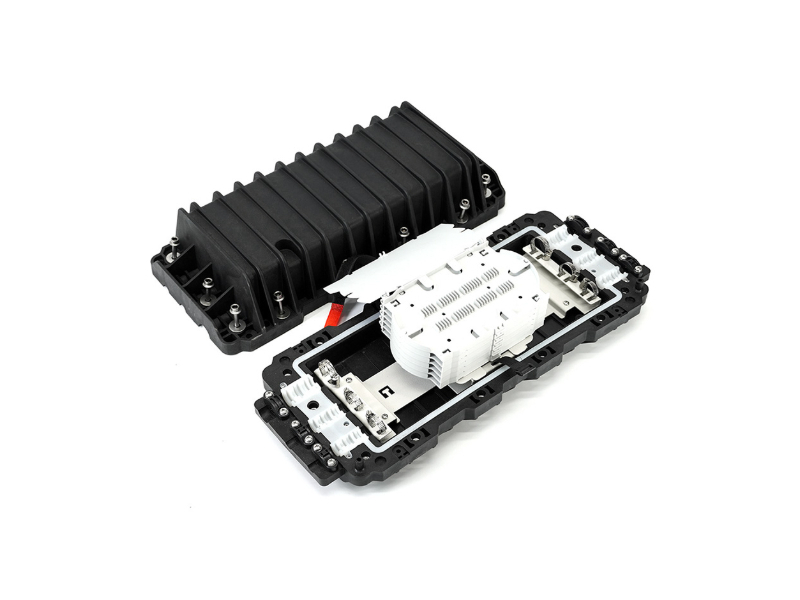

GJS-6808-B product appearance with hinged buckle design

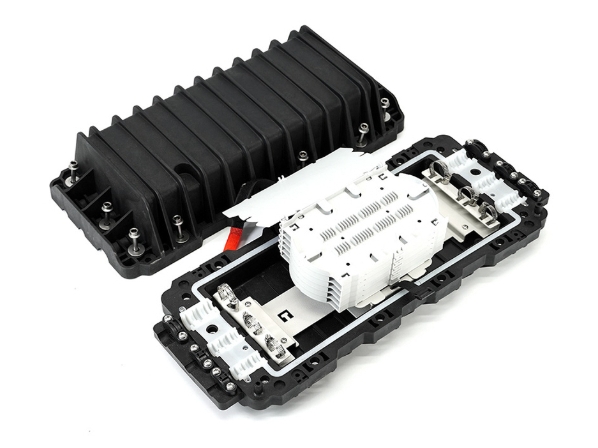

Bandejas de emenda internas com tampa aberta

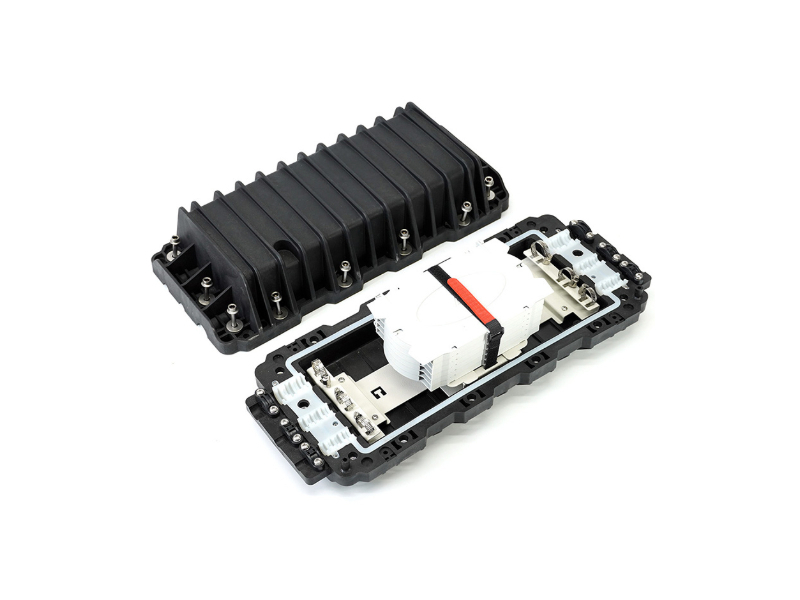

Internal PC+ABS splice tray showing fiber routing
Layout de bandejas de emenda seguras
Structure drawing of GJS-6808 with dimensions

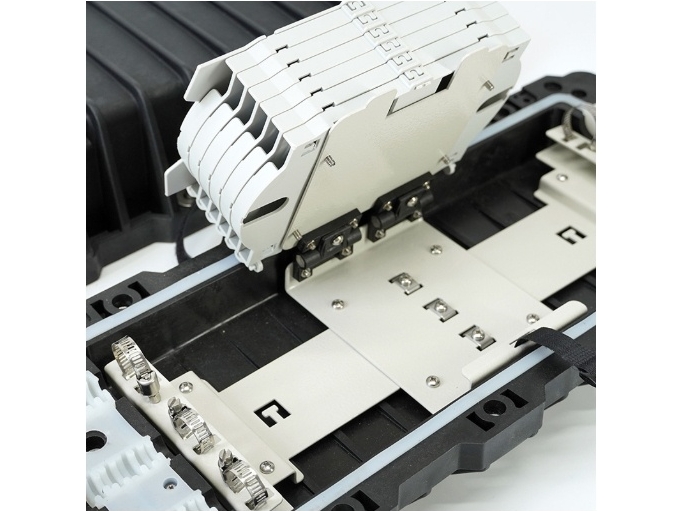

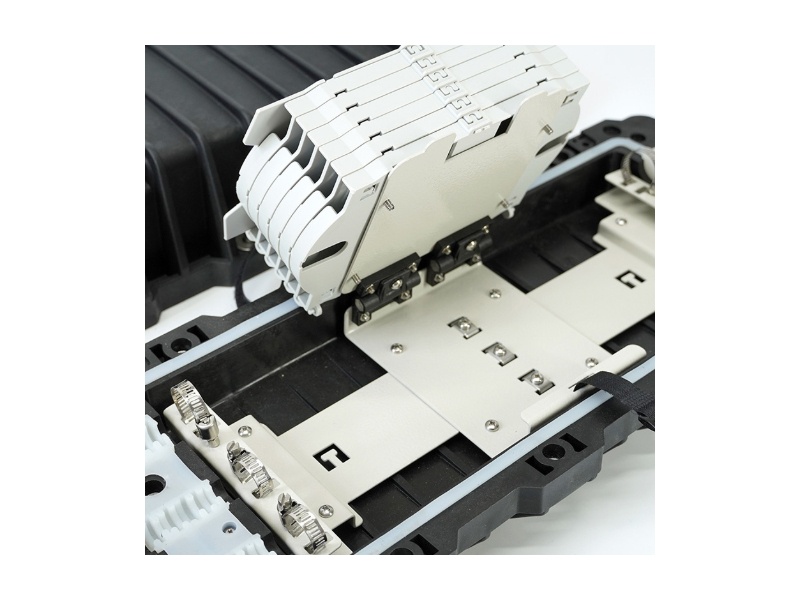

Vista do mecanismo da bandeja articulada
GJS-6814-C IP68 Inline Mechanical Fiber Optic Splice Closure

Dimensões e capacidade

Modelo nº.GJS-6814-C
EstiloEm linha/Horizontal
Dimensões540 (C) × 217 (L) × 155 (A) mm
Peso (kg)4,0 - 4,5
MaterialPlásticos modificados com polímeros
Tipo de vedaçãoSelo mecânico
Grau de proteçãoIP68
Portas de cabos3 entradas e 3 saídas
Diâmetro do caboΦ 10-18 mm
Capacidade de emenda de fibra óptica96/144/288 (pacote)/ 576/1152 (fita)
Capacidade da bandeja24/48 (pacote)/ 6/12 (fita)
Contagem de bandejas6 no máximo
AplicativoMontagem aérea/em parede/em tubulação/enterrada direta/em poço de visita





Desempenho físico

Controle total do raio de curvaturaraio de curvatura > 30mm
InflamabilidadeGB5169.7 Experimento A
Condições ambientais - Temperatura de operação-40℃~+65 ℃
Condições ambientais - Umidade relativa≦ 85% (+30℃)
Condições ambientais - Pressão atmosférica70~106kP
Condições ambientais - Temperatura de armazenamento-25℃~+60 ℃
Força de tensãoSob corrente contínua de 15 kV, sem ocorrência de ruptura ou descarga disruptiva.
Resistência de isolamento≥2×10⁴MΩ
Força de tração≥800N
À prova de vazamentosEncha a tampa até atingir uma pressão interna de 100 kPa e, em seguida, coloque-a na água por 15 minutos, sem que ocorram bolhas ou queda de pressão.
Força de impactoSuporta 16 N.m após 3 impactos; não apresenta rachaduras na estrutura.



Aplicações de Instalação

Aerial mounted deployment of heavy-duty horizontal closure

Montado na antena



Projetado especificamente para ser instalado com segurança em ambientes de linhas de telecomunicações aéreas, gerenciando nós de conexão de alta capacidade.

Wall mounted and pipeline configuration for GJS-6814-C

Montado na parede/tubulação



Oferece compatibilidade excepcional para montagem em superfície na parede ou integração direta em tubulações de infraestrutura exigentes.

Underground direct burial and manhole applications

enterramento direto/bueiro



Construído de forma robusta com proteção IP68 e resistência a impactos de 16 N.m para suportar a umidade e a pressão extremas de poços de visita e instalações subterrâneas com enterramento direto.



Informações para encomenda

TipoTamanhoTamanho da caixa internaDimensões da caixa externa
GJS-6814-C540×217×155mm570×235×180 mm (1 unidade)580×460×530 mm (6 unidades)

Acessórios

Acessórios padrão



ItemDescriçãoQuantidadeFoto
1 Torneira de isolamento 1 rolo
2 Tubo protetor de emenda 1 saco
3 Abraçadeira de nylon 1 saco
4 Vela de afogador 2 peças
5 Manual de instalação 1 conjunto
6 Tubo EVA 1 rolo



Acessório opcional



ItemDescriçãoQuantidadeFoto
1 Válvula de ar 1 conjunto
2 Acessórios de montagem aérea 1 conjunto
3 Acessórios para montagem na parede 1 conjunto
4 Liderança terrestre 1 conjunto

Perguntas frequentes


Q Como esse dispositivo de fechamento reforçado se comporta em ambientes úmidos ou subterrâneos?
A: Excelente. A caixa possui grau de proteção IP68 e foi rigorosamente testada quanto à estanqueidade. Ela suporta com segurança a inflação interna a 100 kPa enquanto totalmente submersa em água por mais de 15 minutos, sem que se registrem bolhas ou queda de pressão.
Q Qual é a composição estrutural que lhe confere uma vida útil de 20 anos?
A: Utiliza plásticos modificados com polímeros de alta durabilidade, apresentando um corpo de fechamento principal em PC+GF combinado com bandejas de emenda internas em PC+ABS. Isso é ainda reforçado por plásticos resistentes ao envelhecimento e subconjuntos metálicos resistentes à corrosão, garantindo uma vida útil que ultrapassa facilmente os 20 anos.
Q Qual é a capacidade máxima de fibra e a configuração de portas para o GJS-6814-C?
A: Este modelo inline específico possui 6 portas para cabos (3 entradas e 3 saídas) que acomodam cabos com diâmetro de Φ 10-18 mm. Projetado para escalabilidade massiva, ele comporta até 6 bandejas, suportando uma capacidade máxima de 288 fibras (feixe) ou até 1152 fibras (fita).
