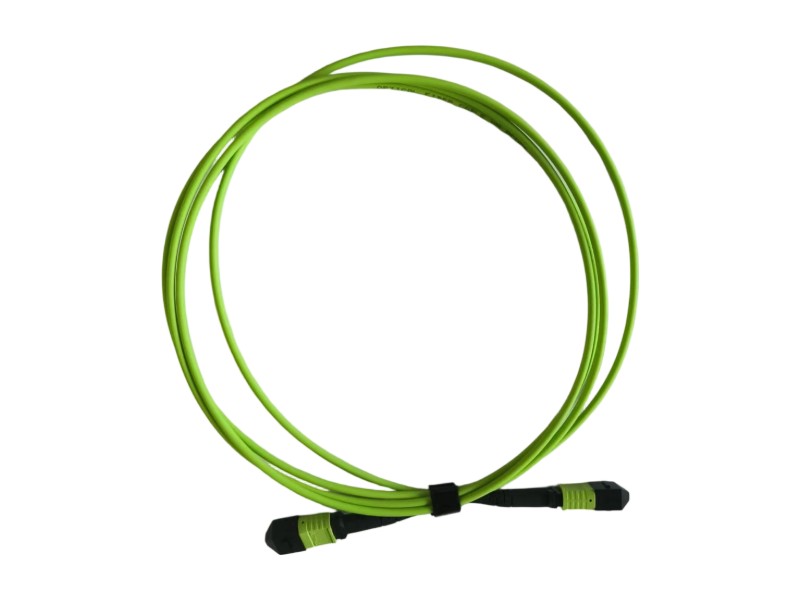

Cabo de fibra óptica multimodo 8F OM5 MPO/PC para MPO/PC verde limão

Lar Produtos 2. Soluções para Data Centers 2,3 MPO Cabos de conexão MPO 2.3-1

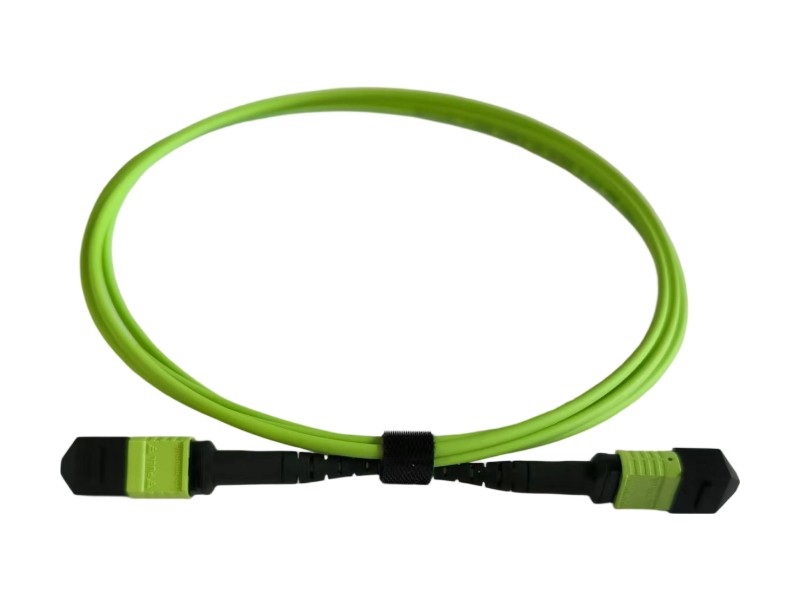

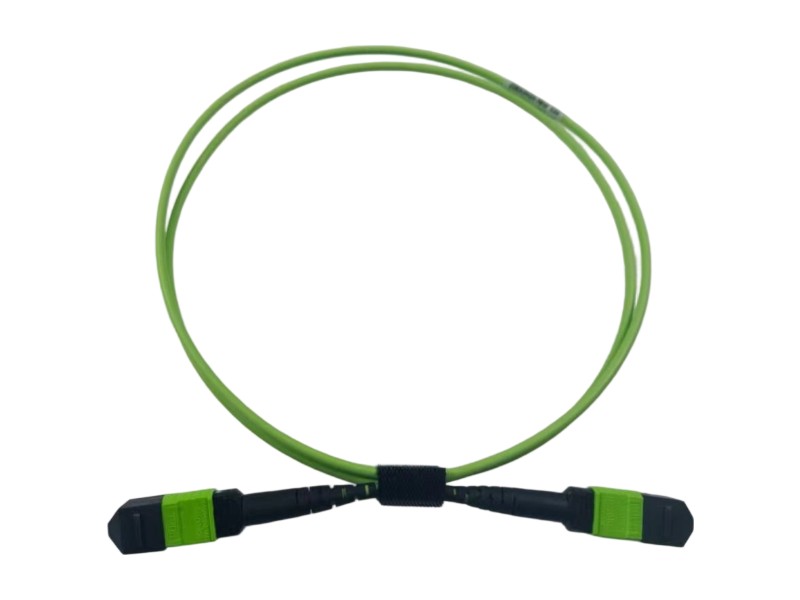

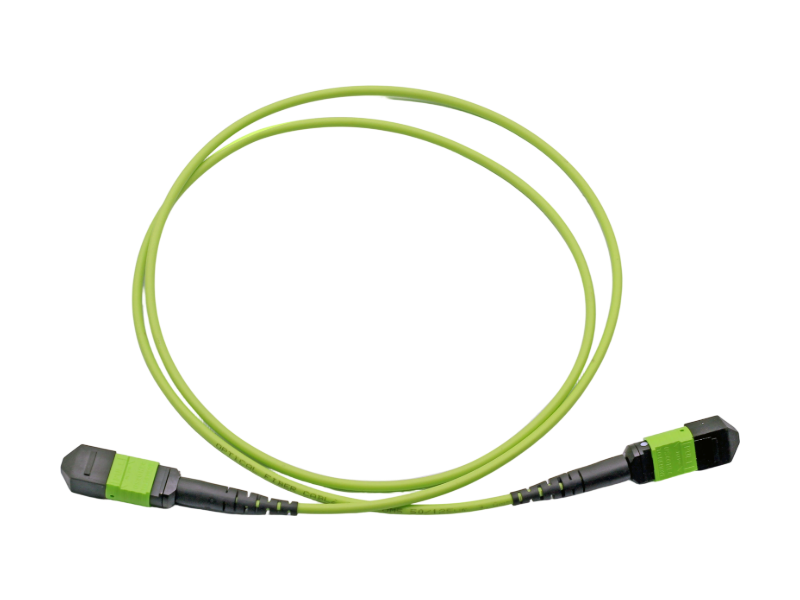

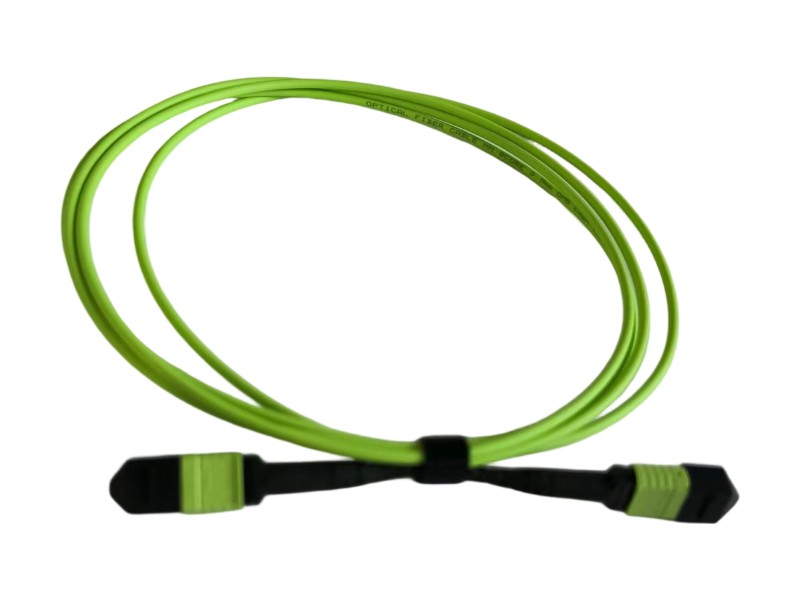

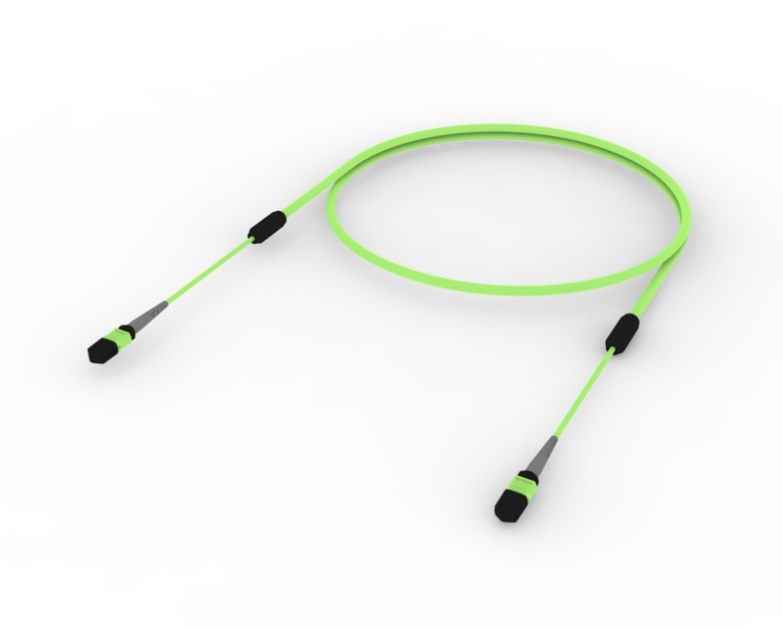

Cabo de fibra óptica multimodo 8F OM5 MPO/PC para MPO/PC verde limão

Cabo de fibra óptica multimodo 8F OM5 MPO/PC para MPO/PC verde limão

Name: Cabo de fibra óptica multimodo 8F OM5 MPO/PC para MPO/PC verde limão
Availability: InStock

Premium Cabo de conexão multimodo 8F OM5 MPO/PC para MPO/PC (Verde Limão) Maximize os recursos do seu Data Center e da sua Rede de Área de Armazenamento (SAN) com o Patch Cord Multimodo K&M de 8 Fibras OM5 MPO/PC para MPO/PC. Projetado para arquiteturas de alta densidade de última geração, este cabo OM5 verde limão é 100% pré-terminado e testado em fábrica para garantir uma transmissão óptica impecável. Em conformidade com os padrões IEC-61754-7, ele suporta protocolos ultrarrápidos de 40G e 100G.

A fibra multimodo OM5 oferece desempenho de largura de banda excepcional em comprimentos de onda de 850 nm, 953 nm e 1300 nm, apresentando um raio de curvatura mínimo de apenas 7,5 mm para maior flexibilidade de roteamento. Revestida com uma capa LSZH retardante de chamas, garante máxima segurança e durabilidade em ambientes de missão crítica.

Inquiry now

Cabo MPO, MPO/PC 8 [Núcleo] para MPO/PC 8 [Núcleo], [Tipo [A ou B],

Multimodo, Total de 8 fibras OM5 Verde limão

Características

• Conector MPO em conformidade com a norma IEC-61754-7, de rápida implementação.
• 100% pré-terminados e testados em fábrica para garantir o desempenho da transferência.
• Alta compatibilidade, flexibilidade e desempenho do sistema.
• Conformidade com os protocolos 40G e 100G
• Suporta até 12F, 24F, 48F, 72F, 96F, 144F; produtos personalizados estão disponíveis.

Aplicativo

SAN (Rede de Área de Armazenamento)
Rede de Data Center
Área de Distribuição de Equipamentos (EDA) para switches LAN/SAN
Arquiteturas de alta densidade

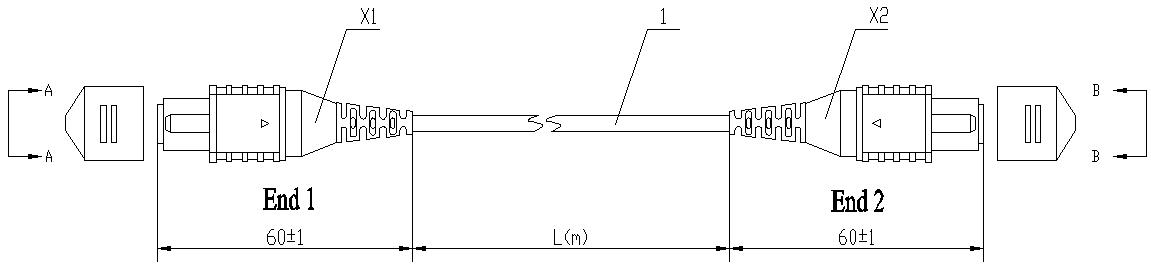

Desenho de contorno

desenho esquemático de montagem de cabo óptico

Elementos do conjunto do cabo óptico mostrado na figura acima.

Não.	Elemento	Requisitos	Não.	Elemento	Requisitos
X1	Conector MPO	8 núcleos,	1	Cabo óptico de 3,0 mm	Ver Anexo A

Tipo e especificação

Lista de cabos de conexão de diferentes comprimentos

Não.	BOM	Tipo e especificação	Comprimento (L)
1		1MPO/PC(8F) a 1MPO/PC (8F) Verde limão Tipo B OM5 Comprimento	**m

Anexo A

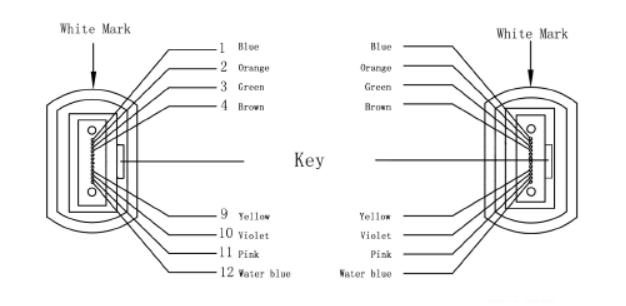

Código PIN dos conectores MPO

Atribuição de Pino

Parte inicial	Cor	Parte final
X1-1	Azul	X2-1
X1-2	Laranja	X2-2
X1-3	Verde	X2-3
X1-4	Marrom	X2-4
X1-		X2-
X1-		X2-
X1-		X2-
X1-		X2-
X1-9	Amarelo	X2-9
X1-10	Roxo	X2-10
X1-11	Rosa	X2-11
X1-12	Água	X2-12

Seção transversal do cabo

Desempenho Óptico

Conector MPO		Padrão Ponteira SM MT		Baixa perda Ponteira SM MT		Padrão Ponteira MM MT	Baixa perda Ponteira MM MT
polonês		APC	PC	APC	PC	PC	PC
Inserção Perda (dB)	Típico	0,50	0,50	0,30	0,30	0,50	0,30
Inserção Perda (dB)	Máximo	0,70	0,70	0,50	0,50	0,70	0,50
Perda de retorno (dB)		60	45	60	45	20	20
Intercambiabilidade (dB)		≤0,3dB
Durabilidade (dB)		<0,2dB (500 acoplamentos, conforme EIA-455-21A)
Resistência à tração (dB)		≤0,3dB (máx. 66N)
Temperatura de operação (℃)		-20 ~ +60
Temperatura de armazenamento (℃)		-40 ~ +80

Parâmetros de estrutura

Unid		Especificação
Contagem de fibras		2-12	14-24
Fibra óptica	Diâmetro (±5μm)	250
	Cor	1. Branco 2. Azul 3. Laranja 4. Verde 5. Marrom 6. Cinza 7. Vermelho 8. Preto 9. Amarelo 10. Violeta 11. Rosa 12. Água-marinha	O segundo conjunto de 12 fibras com anéis pretos é separado do primeiro conjunto de 12, e a cor da fibra nº 20 é natural.
	Reforço central	Fio de aramida
	Material da jaqueta	LSZH
Cabo	Cor	Amarelo para fibra monomodo; Laranja para fibra multimodo; Ou outras cores disponíveis mediante solicitação.
	Diâmetro externo (±0,5 mm)	3.0	3,8
	Peso do cabo (kg/km)	Aproximadamente 8,3	Aproximadamente 10,8

Propriedades ópticas

Modo único

Tipo de fibra		Modo único G652D (1310/1550nm)	Modo único G657A1 (1310/1550nm)	Modo único G657A2 (1310/1550nm)
Atenuação	Típico	0,36/0,22	0,36/0,22	0,36/0,22
Atenuação	Máximo	0,5/0,4	0,5/0,4	0,5/0,4
Inclinação de dispersão zero		≤0,091 ps/km·nm²	≤0,092 ps/km·nm²	≤0,092 ps/km·nm²
Dispersão (1285~1340nm)		-3,5 – 3,5ps/(nm·km)	-3,5 – 3,5ps/(nm·km)	-3,5 – 3,5ps/(nm·km)
Diâmetro do campo modal (@1300nm)		9,3±0,4 µm	8,8±0,4 µm	8,8±0,4 µm
Cabo de comprimento de onda de corte (nm)		≤1260 nm	≤1260 nm	≤1260 nm
Raio mínimo de curvatura (mm)		16 mm	10 mm	7,5 mm
Diâmetro do revestimento (µm)		125±1,0	125±1,0	125±1,0

Multimodo

Tipo de fibra		Multimodo (62,5/125µm) (850/1300nm)	Multimodo (50/125µm) (850/1300nm)	Multimodo BIOM3 (850/1300nm)	Multimodo BIOM4 (850/1300nm)
Atenuação (dB)	Típico	3,0/1,0	3,0/1,0	3,0/1,0	3,0/1,0
Atenuação (dB)	Máximo	3,5/1,5	3,5/1,5	3,5/1,5	3,5/1,5
Largura de banda (MHz·km)		≥200/≥500	≥500/≥500	≥1500/≥500	≥3500/≥500
Largura de banda modal efetiva		----/----	----/----	≥2000/----	≥4700/----
Ethernet 10 Gigabit SX (MHz·km)		----	----	≤300/----	≤550/----
Raio mínimo de curvatura (mm)		30	30	7,5	7,5
Diâmetro do revestimento (µm)		125±1,0	125±1,0	125±1,0	125±1,0

Tipo de fibra		Multimodo OM5 (850/953nm/1300nm)
Atenuação	Típico	3.0/----/1.0
Atenuação	Máximo	3,5/----/1,5
Largura de banda	@850nm	≥3500 MHz·km
	@953nm	≥1850 MHz·km
	@1300nm	≥500 MHz·km
Modalidade eficaz largura de banda	@850nm	≥4700 MHz·km
Modalidade eficaz largura de banda	@953nm	≥2470 MHz·km
Ethernet 10 Gigabit SX @850nm		≤600 MHz·km
Raio mínimo de curvatura		7,5 mm
Diâmetro do revestimento (µm)		125±1,0

* Outras propriedades ópticas devem atender às normas internacionais IEC 60793/IEC60794 ou ITU-T.

Requisitos de propriedades

Propriedades mecânicas

Propriedades mecânicas		Contagem de fibras: 2 a 4	Contagem de fibras: 6 a 12	Contagem de fibras: 14-24
Resistência à tracção	Instalação	440N	660N	1320N
Resistência à tracção	Operação	130N	200N	400N
Raio mínimo de curvatura (D: Diâmetro do cabo)	Instalação	20D	20D	20D
Raio mínimo de curvatura (D: Diâmetro do cabo)	Operação	10D	10D	10D
resistência ao esmagamento		1000N/100mm	1000N/100mm	1000N/100mm

* As propriedades mecânicas de outras fibras e cabos ópticos devem atender às normas internacionais da IEC 60794.

Características ambientais

Temperatura de transporte	-20℃~+60℃
Temperatura de armazenamento	-20℃~+60℃
Temperatura de instalação	-20℃~+60℃
Temperatura de operação	-20℃~+60℃
retardante de chamas	IEC 60332-1

Embalagem, marcação e entrega

Embalagem

Tambores de madeira ou compensado com proteção.

Marcação

Marcador de cabo a cada metro por:

Nome do projeto ou proprietário do projeto
Ano de fabricação
Tipo de cabo e número de fibras
Comprimento do cabo
Etc. Ou conforme necessário

Comprimento da entrega

Os prazos de entrega padrão são 2 km/tambor.

Informações para encomenda

BOCS-G3D-2.0-FA00-2Z

1. Material de amortecimento rígido	2. Selecione a cor do cabo.	3 Número de fibras	4. Selecione o tipo de fibra.
Z=LSZH H=Hytrel	O = Laranja Y = Amarelo A=Água Outras cores disponíveis mediante solicitação.	014~024	B1.3=G652D B6a1=G657A1 B6a2=G657A2 A1=50/125μm A1b=62,5/125μm BIOM3 = Banda máxima insensível à flexão OM3 BIOM4 = Banda máxima insensível à curvatura OM4 OM5 = Banda máxima insensível à curvatura OM5

Informações para encomenda

X para X	X	X	X	X	X	X	X	X
Tipo de conector	MPO Polonês	Cor da carcaça	Tipo de fibra	Contagem de fibras	Comprimento do cabo	comprimento da trança	Tipo de cabo	Polaridade
1 = MPO-Feminino 2 = MPO-Masculino 3 = LC/APC 4 = LC/UPC 5 = SC/APC 6 = SC/UPC 7 = FC/APC 8 = FC/UPC 9 = ST 0 = MU S = Especial	1 = UPC 2 = PC 3 = APC 8 graus	1 = Bege 2 = Água 3 = Verde 4 = Amarelo 5 = Preto 6 = Vermelho S = Especial	1 = SM 9/125 G652D 2 = SM 9/125 G657A 3 = MM 50/125 (OM2) 4 = MM 50/125 (OM3) 5 = MM 50/125 (OM4) 6 = MM 62,5/125 (OM1)	1 = 8 2 = 12 3 = 24 4 = 48 5 = 72 6 = 96 7 = 144 S = Especial	0 = 0,5 m 1 = 1,0 m 2 = 2,0 m 3 = 3,0 m S = Especial	0 = 0m 1 = 0,5 m 2 = 0,6 m 3 = 1,0 m 4 = 1,5 m 5 = 2,5 m 6 = 3,0 m S = Especial	1 = Fita nua 2 = Oval 3 = Arredondar S = Especial	A = Polaridade A B = Polaridade B C = Polaridade C

Perguntas frequentes

Q Para quais aplicações este cabo de conexão OM5 MPO é mais adequado?

A: É altamente recomendado para redes de área de armazenamento (SAN), redes de data center, áreas de distribuição de equipamentos (EDA) e quaisquer arquiteturas de alta densidade que exijam desempenho robusto.

Q O que diferencia a fibra OM5 das fibras multimodo padrão?

A: A fibra OM5 foi projetada para suportar protocolos de alta velocidade de 40G e 100G e oferece largura de banda modal efetiva excepcional em vários comprimentos de onda, incluindo 850 nm, 953 nm e 1300 nm. Isso garante transmissão de dados ultrarrápida e estável em longas distâncias.

Q Este cabo é seguro para uso em data centers internos?

A: Sim, ele é revestido por uma jaqueta Low Smoke Zero Halogen (LSZH) e está em conformidade com a rigorosa norma de retardamento de chamas IEC 60332-1, garantindo segurança superior e proteção ambiental em instalações críticas.
