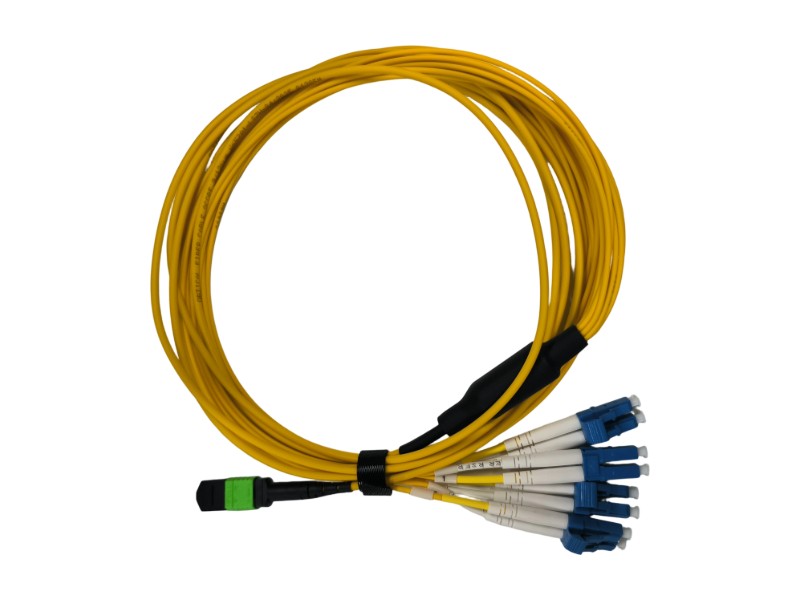

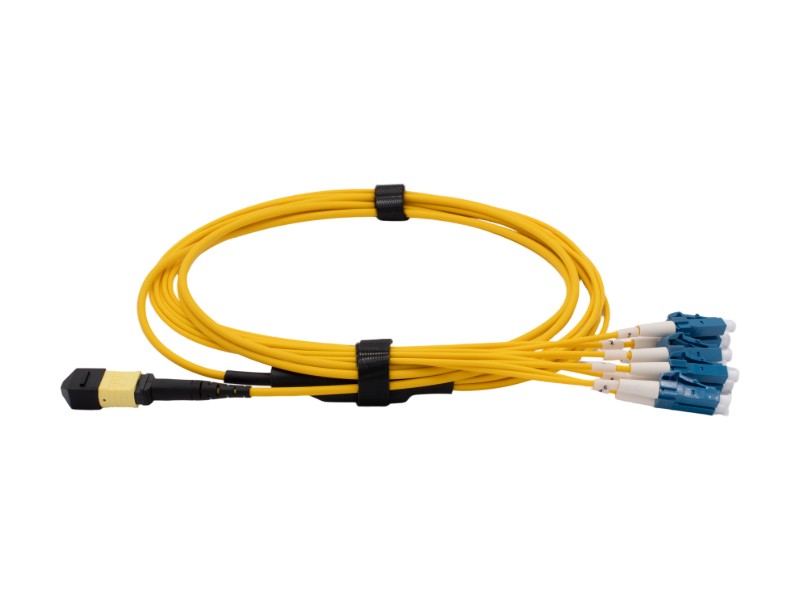

Cabo de conexão duplex OS2 de modo único 8F MPO/APC para LC/PC

Lar Produtos 2. Soluções para Data Centers 2,3 MPO Cabos de conexão MPO 2.3-1

Cabo de conexão duplex OS2 de modo único 8F MPO/APC para LC/PC

Cabo de conexão duplex OS2 de modo único 8F MPO/APC para LC/PC

Name: Cabo de conexão duplex OS2 de modo único 8F MPO/APC para LC/PC
Availability: InStock

Em conformidade com as normas IEC-61754-7, o Conector MPO Permite uma rápida implantação em Áreas de Distribuição de Equipamentos (EDA). Suporta totalmente os protocolos de alta velocidade 40G e 100G, oferecendo desempenho óptico excepcional com perda de inserção típica de apenas 0,30 dB para conectores SM MPO de baixa perda e ≤ 0,2 dB para conectores LC. Revestido com uma capa amarela LSZH de 3,0 mm durável e resistente a chamas, este cabo breakout garante confiabilidade e segurança superior em ambientes de alta densidade.

Inquiry now

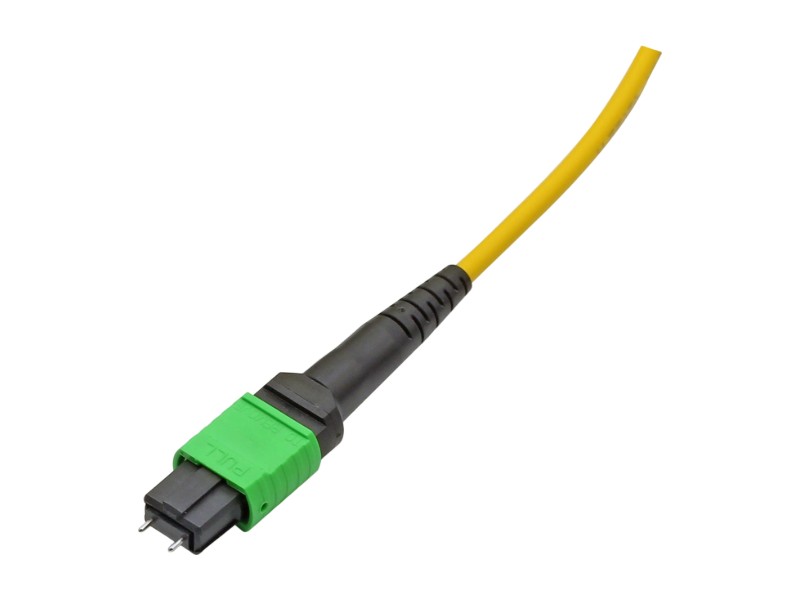

Cabo de conexão MPO/APC para LC/PC OS2

Tipo A 8F SM OS2 Comprimento

Principais características

• Em conformidade com as normas: Conector MPO em conformidade com a norma IEC-61754-7, uma solução de rápida implementação.
• Verificado pela fábrica: 100% pré-terminados e testados em fábrica para garantir o desempenho da transferência.
• Compatibilidade superior: Alta compatibilidade, flexibilidade e desempenho do sistema.

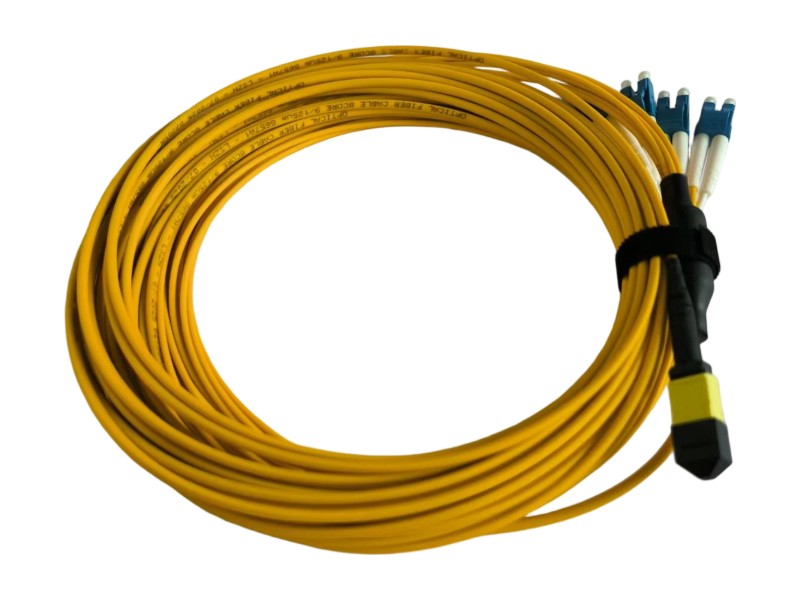

• Pronto para alta velocidade: Compatibilidade com os protocolos 40G e 100G.
• Escalabilidade: Suporta até 12F, 24F, 48F, 72F, 96F, 144F; produtos personalizados estão disponíveis.

Aplicações

SAN (Rede de Área de Armazenamento)
Rede de Data Center
Área de Distribuição de Equipamentos (EDA) para switches LAN/SAN
Arquiteturas de alta densidade

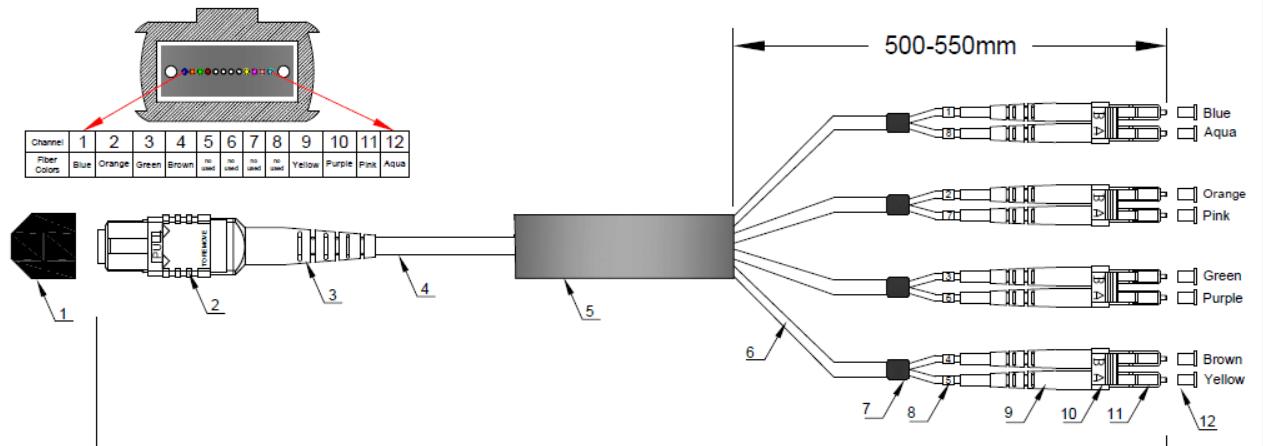

Desenho esquemático e detalhes de montagem

desenho esquemático de montagem de cabo óptico

Elementos do conjunto do cabo óptico

Não.	Elemento	Requisitos
X1	Duplex 8MPO/APC-LC	8 núcleos
1	Cabo óptico de 3,0 mm	Ramificação secundária com diâmetro externo de 2,0 mm e comprimento de 0,5 m ou comprimento personalizado.

Lista de cabos de conexão de diferentes comprimentos

Não.	Tipo e especificação	Comprimento (L)

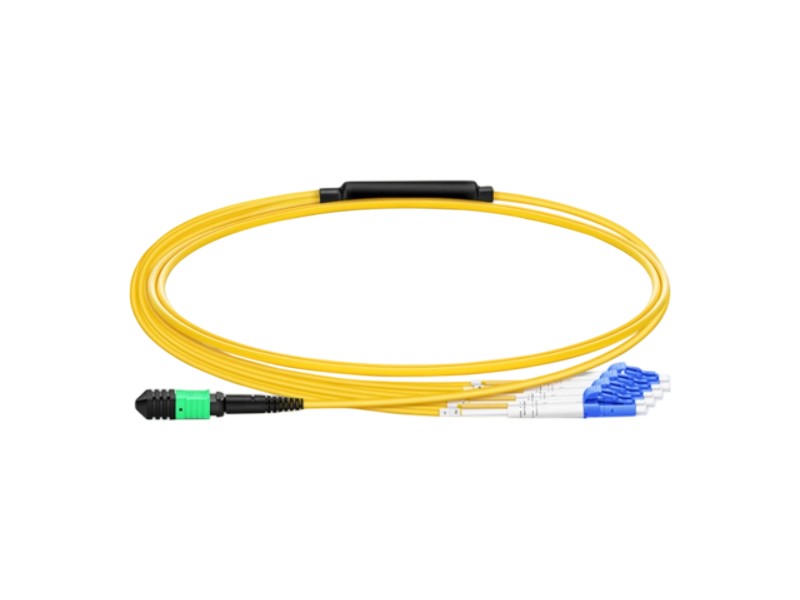

1	MPO/APC Verde (8F) para distribuição em leque LC/PC Azul Duplex (8F) Tipo A 8F SM OS2 Comprimento	3m

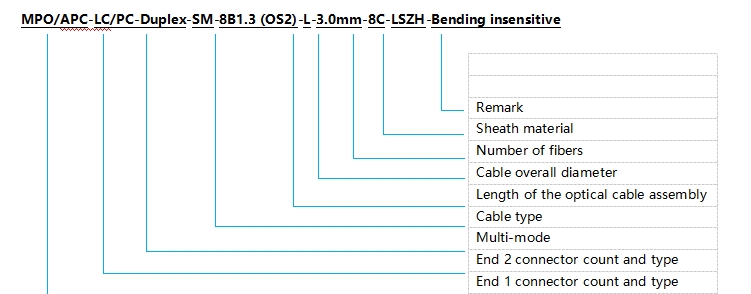

Tipo e especificação

Anexo A

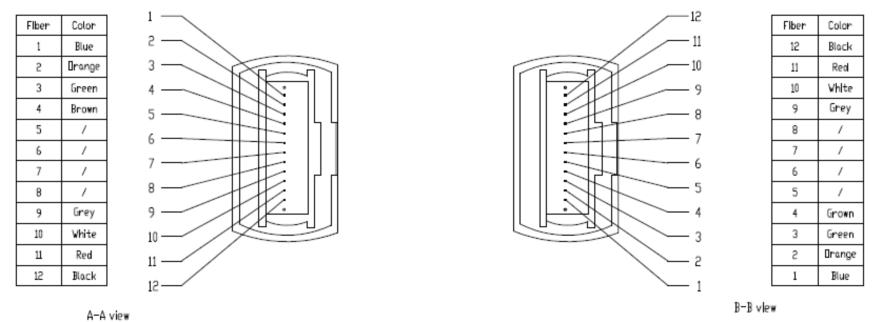

Código PIN dos conectores MPO

Parte inicial	Cor	Parte final
X1-1	Azul	X2-1
X1-2	Laranja	X2-2
X1-3	Verde	X2-3
X1-4	Marrom	X2-4
X1-5	/	X2-5
X1-6	/	X2-6
X1-7	/	X2-7
X1-8	/	X2-8
X1-9	Cinza	X2-9
X1-10	Branco	X2-10
X1-11	Vermelho	X2-11
X1-12	Preto	X2-12

Seção transversal do cabo

Desempenho Óptico

Conector MPO	Ponteira padrão, SM MT		Baixa perda, ponteira SM MT		Ponteira padrão, MM MT	Baixa perda, ponteira MM MT
Conector MPO	APC	PC	APC	PC	PC	PC
Perda de Inserção (dB) Típica	0,50	0,50	0,30	0,30	0,50	0,30
Perda de Inserção (dB) Máxima	0,70	0,70	0,50	0,50	0,70	0,50
Perda de retorno (dB)	60	45	60	45	20	20
Intercambiabilidade (dB)	≤0,3dB
Durabilidade (dB)	<0,2dB (500 acoplamentos, conforme EIA-455-21A)
Resistência à tração (dB)	≤0,3dB (máx. 66N)
Temperatura de operação (℃)	-20 ~ +60
Temperatura de armazenamento (℃)	-40 ~ +80

Desempenho dos conectores LC/SC/FC/ST

Item (LC/SC/FC/ST)	UPC de modo único	APC de modo único	Multimodo
Perda de inserção	≤ 0,2 dB (típico) 0,3dB (máx.)	≤ 0,2 dB (típico) 0,3dB (máx.)	≤ 0,2 dB (típico) 0,3dB (máx.)
Perda de retorno	≥50 dB	≥65 dB	≥25 dB
Durabilidade	Mínimo 500 vezes de mate
Temperatura de operação	-40℃ a +85℃
Comprimento do cabo	Personalizado
Fibra óptica	1-144 fibra

Parâmetros de estrutura

Unid		Especificação (Número de fibras: 2 a 12)	Especificação (Número de fibras: 14 a 24)
Fibra óptica	Diâmetro (±5μm)	250
	Cor	1. Branco 2. Azul 3. Laranja 4. Verde 5. Marrom 6. Cinza 7. Vermelho 8. Preto 9. Amarelo 10. Violeta 11. Rosa 12. Água-marinha	O segundo conjunto de 12 fibras com anéis pretos é separado do primeiro conjunto de 12, e a cor da fibra nº 20 é natural.
	Reforço central	Fio de aramida
Material da jaqueta		LSZH
Cabo	Cor	Amarelo para fibra monomodo; Laranja para fibra multimodo; Ou outras cores disponíveis mediante solicitação.
	Diâmetro externo (±0,5 mm)	3.0	3,8
	Peso do cabo (kg/km)	Aproximadamente 8,3	Aproximadamente 10,8

Propriedades ópticas

Tipo de fibra	Modo único G652D (1310/1550nm)	Modo único G657A1 (1310/1550nm)	Modo único G657A2 (1310/1550nm)
Atenuação típica	0,36/0,22	0,36/0,22	0,36/0,22
Atenuação máxima	0,5/0,4	0,5/0,4	0,5/0,4
Inclinação de dispersão zero	≤0,091 ps/km·nm²	≤0,092 ps/km·nm²	≤0,092 ps/km·nm²
Dispersão (1285~1340nm)	-3,5 – 3,5ps/(nm·km)	-3,5 – 3,5ps/(nm·km)	-3,5 – 3,5ps/(nm·km)
Diâmetro do campo modal (@1300nm)	9,3±0,4 µm	8,8±0,4 µm	8,8±0,4 µm
Cabo de comprimento de onda de corte (nm)	≤1260 nm	≤1260 nm	≤1260 nm
Raio mínimo de curvatura (mm)	16 mm	10 mm	7,5 mm
Diâmetro do revestimento (µm)	125±1,0	125±1,0	125±1,0

Outras propriedades ópticas devem atender às normas internacionais IEC 60793/IEC60794 ou ITU-T.

Requisitos de propriedades

Propriedades mecânicas

Propriedades mecânicas	Contagem de fibras: 2 a 4	Contagem de fibras: 6 a 12	Contagem de fibras: 14-24
Resistência à tração (Instalação)	440N	660N	1320N
Resistência à tração (Operação)	130N	200N	400N
Raio mínimo de curvatura (Instalação)	20D	20D	20D
Raio mínimo de curvatura (Operação)	10D	10D	10D
resistência ao esmagamento	1000N/100mm
* As propriedades mecânicas de outras fibras e cabos ópticos devem atender às normas internacionais da IEC 60794.

Características ambientais

Temperatura de transporte	-20℃~+60℃
Temperatura de armazenamento	-20℃~+60℃
Temperatura de instalação	-20℃~+60℃
Temperatura de operação	-20℃~+60℃
retardante de chamas	IEC 60332-1

Embalagem, marcação e entrega

Embalagem

Tambores de madeira ou compensado com proteção.

Marcação

Marcador de cabo a cada metro por:

Nome do projeto ou proprietário do projeto
Ano de fabricação
Tipo de cabo e número de fibras
Comprimento do cabo
Etc. Ou conforme necessário

Comprimento da entrega

Os prazos de entrega padrão são 2 km/tambor.

Informações para encomenda

BOCS-G3D-2.0-FA00-2Z

1. Material de amortecimento rígido	2. Selecione a cor do cabo.	3 Número de fibras	4. Selecione o tipo de fibra.
Z=LSZH H=Hytrel	O = Laranja Y = Amarelo A=Água Outras cores disponíveis mediante solicitação.	014~024	B1.3=G652D B6a1=G657A1 B6a2=G657A2 A1=50/125μm A1b=62,5/125μm BIOM3 = Banda máxima insensível à flexão OM3 BIOM4 = Banda máxima insensível à curvatura OM4 OM5 = Banda máxima insensível à curvatura OM5

Informações para Pedidos 2222

X para X	X	X	X	X	X	X	X	X
Tipo de conector	MPO Polonês	Cor da carcaça	Tipo de fibra	Contagem de fibras	Comprimento do cabo	comprimento da trança	Tipo de cabo	Polaridade
1 = MPO-Feminino 2 = MPO-Masculino 3 = LC/APC 4 = LC/UPC 5 = SC/APC 6 = SC/UPC 7 = FC/APC 8 = FC/UPC 9 = ST 0 = MU S = Especial	1 = UPC 2 = PC 3 = APC 8 graus	1 = Bege 2 = Água 3 = Verde 4 = Amarelo 5 = Preto 6 = Vermelho S = Especial	1 = SM 9/125 G652D 2 = SM 9/125 G657A 3 = MM 50/125 (OM2) 4 = MM 50/125 (OM3) 5 = MM 50/125 (OM4) 6 = MM 62,5/125 (OM1)	1 = 8 2 = 12 3 = 24 4 = 48 5 = 72 6 = 96 7 = 144 S = Especial	0 = 0,5 m 1 = 1,0 m 2 = 2,0 m 3 = 3,0 m S = Especial	0 = 0m 1 = 0,5 m 2 = 0,6 m 3 = 1,0 m 4 = 1,5 m 5 = 2,5 m 6 = 3,0 m S = Especial	1 = Fita nua 2 = Oval 3 = Arredondar S = Especial	A = Polaridade A B = Polaridade B C = Polaridade C

Perguntas frequentes

Q Este cabo de rede é compatível com redes de alta velocidade?

A: Sim. É totalmente compatível com os protocolos 40G e 100G, sendo ideal para redes de data center e arquiteturas de alta densidade.

Q Qual é a perda de inserção esperada para este cabo de conexão?

A: O desempenho óptico é excelente. Para um conector MPO com ponteira MT de baixa perda, a perda de inserção típica é de 0,30 dB. Para o conector LC monomodo, a perda de inserção é ≤ 0,2 dB (típica).

Q Que condições ambientais este cabo pode suportar?

A: O cabo possui um revestimento LSZH retardante de chamas e foi projetado para uma faixa de temperatura de operação e armazenamento de -20℃ a +60℃.
