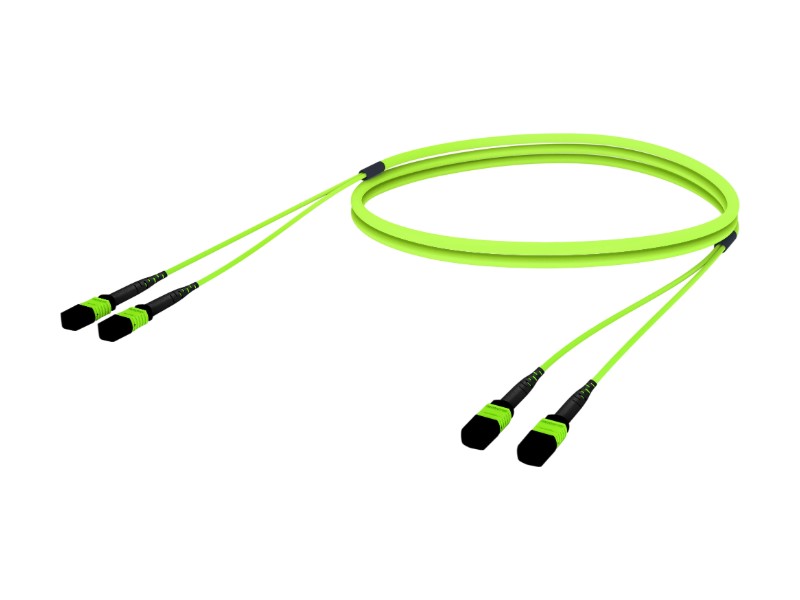

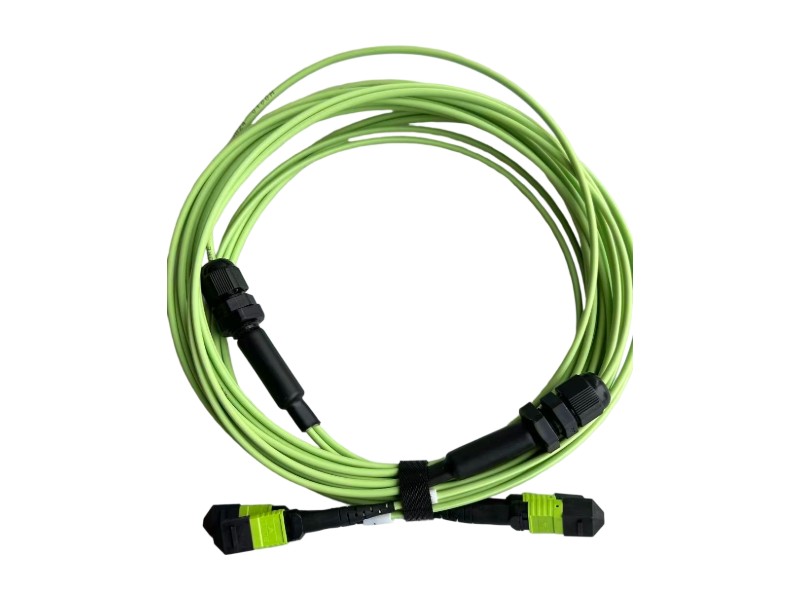

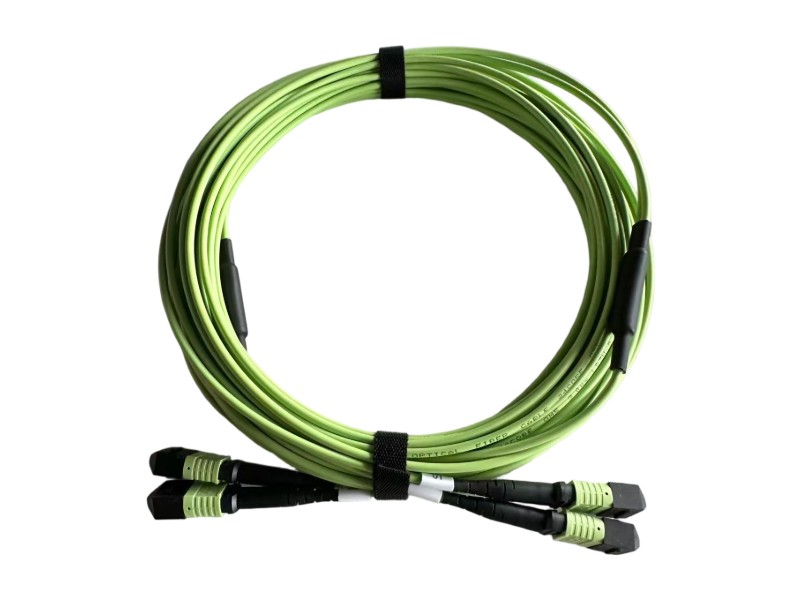

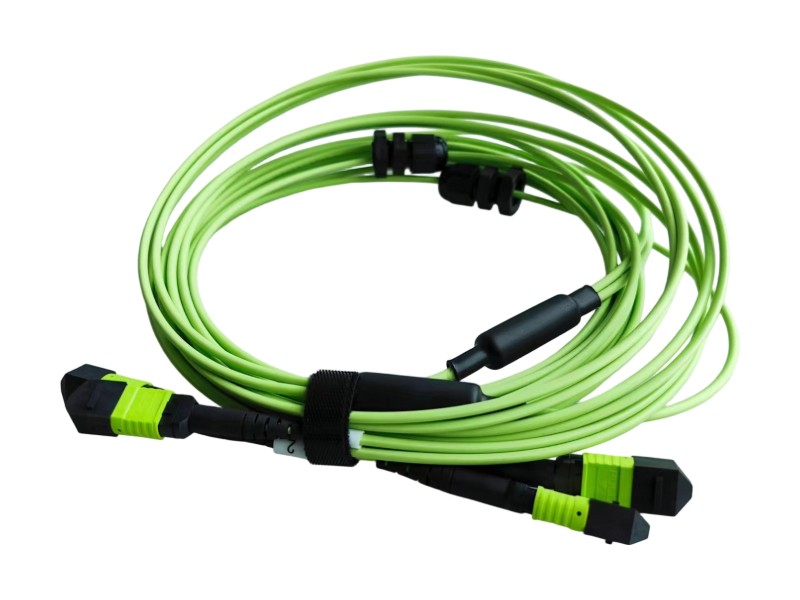

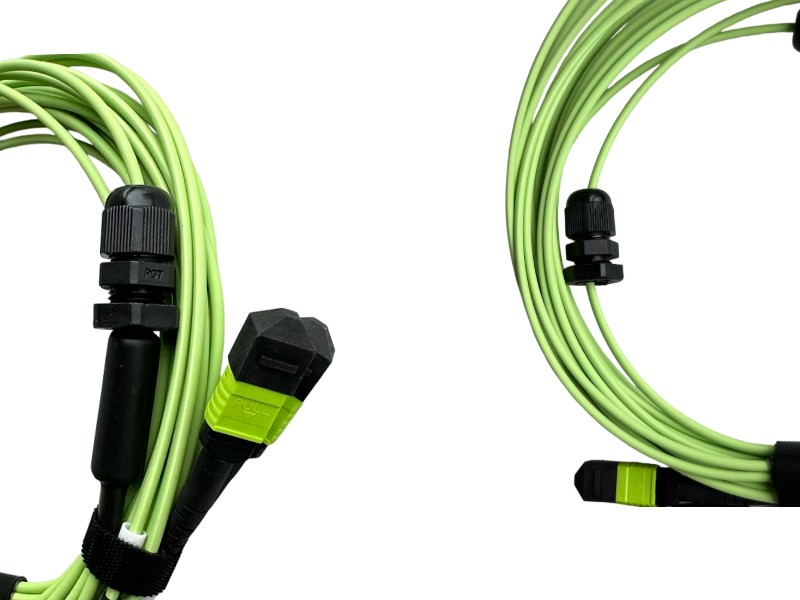

Cabo de conexão multimodo 24F OM5 MPO/PC para MPO/PC, verde limão LSZH
Aumente a capacidade da sua rede com o Cabo de conexão multimodo K&M OM5 MPO/PC para MPO/PC de 24 fibrasProjetado especificamente para ambientes de data center de última geração com 40G e 100G.
Com 24 fibras OM5 pré-terminadas em uma capa LSZH verde-limão retardante de chamas, este cabo de alta densidade suporta largura de banda estendida na faixa de comprimento de onda de 850 nm a 953 nm. Em conformidade com os padrões IEC-61754-7, oferece desempenho óptico excepcional com opções de baixa perda disponíveis e uma resistência superior à compressão de 1000 N/100 mm, garantindo transmissão durável e impecável em arquiteturas críticas de SAN, EDA e alta densidade.

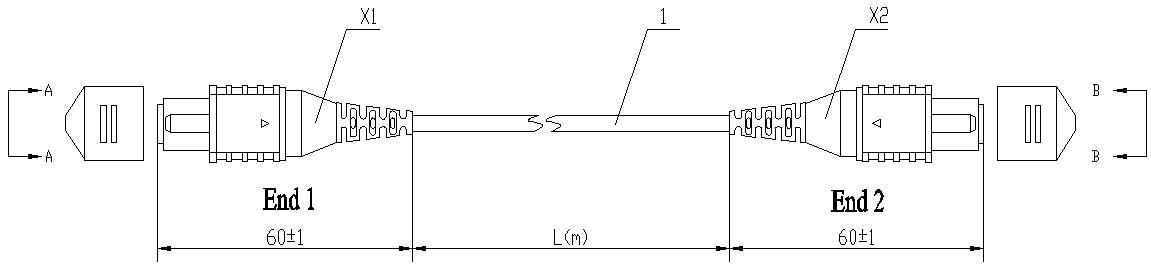

desenho esquemático de montagem de cabo óptico
| Não. | Elemento | Requisitos | Não. | Elemento | Requisitos |
|---|---|---|---|---|---|
| X1 | Conector MPO | 12 núcleos, | 1 | Cabo óptico de 3,0 mm | Ver Anexo A |

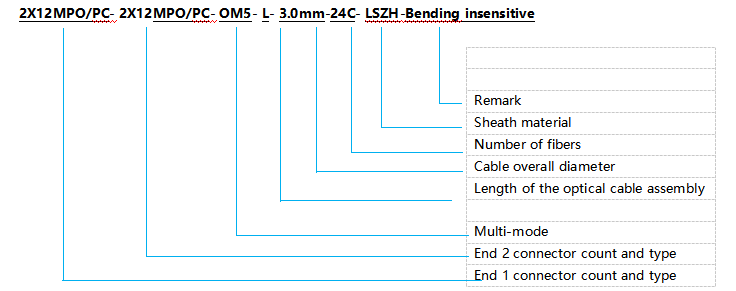

| Não. | BOM | Tipo e especificação | Comprimento (L) |
|---|---|---|---|
| 1 | 2X12MPO/PC(12F) a 2X12MPO/PC (12F) Verde limão Tipo B OM5 Comprimento | 25m |

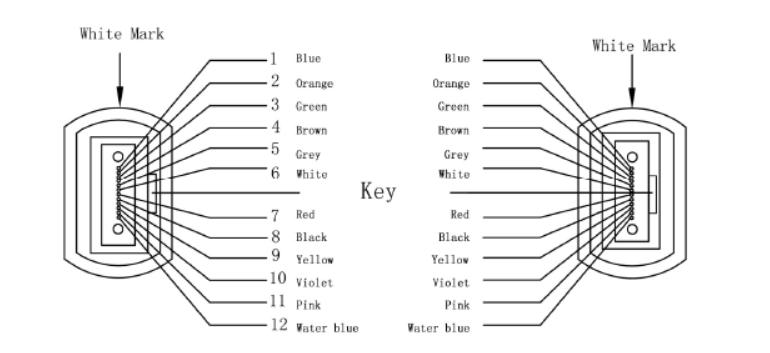

| Parte inicial | Cor | Parte final |
|---|---|---|
| X1-1 | Azul | X2-1 |
| X1-2 | Laranja | X2-2 |
| X1-3 | Verde | X2-3 |
| X1-4 | Marrom | X2-4 |
| X1-5 | Cinza | X2-5 |
| X1-6 | Branco | X2-6 |
| X1-7 | Vermelho | X2-7 |
| X1-8 | Preto | X2-8 |
| X1-9 | Amarelo | X2-9 |
| X1-10 | Roxo | X2-10 |
| X1-11 | Rosa | X2-11 |
| X1-12 | Água | X2-12 |
| Conector MPO | Padrão Ponteira SM MT | Baixa perda Ponteira SM MT | Padrão Ponteira MM MT | Baixa perda Ponteira MM MT | |||
|---|---|---|---|---|---|---|---|
| APC | PC | APC | PC | PC | PC | ||
| Perda de inserção (dB) | Típico | 0,50 | 0,50 | 0,30 | 0,30 | 0,50 | 0,30 |
| Máximo | 0,70 | 0,70 | 0,50 | 0,50 | 0,70 | 0,50 | |
| Perda de retorno (dB) | 60 | 45 | 60 | 45 | 20 | 20 | |
| Intercambiabilidade (dB) | ≤0,3dB | ||||||
| Durabilidade (dB) | <0,2dB (500 acoplamentos, conforme EIA-455-21A) | ||||||
| Resistência à tração (dB) | ≤0,3dB (Máx. 66N) | ||||||
| Temperatura de operação (℃) | -20 ~ +60 | ||||||
| Temperatura de armazenamento (℃) | -40 ~ +80 | ||||||
| Unid | Especificação (2-12 núcleos) | Especificação (14-24 núcleos) | |
|---|---|---|---|
| Contagem de fibras | 2-12 | 14-24 | |
| Fibra óptica | Diâmetro (±5μm) | 250 | |
| Cor | 1. Branco 2. Azul 3. Laranja 4. Verde 5. Marrom 6. Cinza 7. Vermelho 8. Preto 9. Amarelo 10. Violeta 11. Rosa 12. Água | O segundo conjunto de 12 fibras com anéis pretos é separado do primeiro conjunto de 12, e a cor da fibra nº 20 é natural. | |
| Reforço central | Fio de aramida | ||
| Material da jaqueta | LSZH | ||
| Cabo | Cor | Amarelo para fibra monomodo; Laranja para fibra multimodo; Ou outras cores disponíveis mediante solicitação. | |
| Diâmetro externo (±0,5 mm) | 3.0 | 3,8 | |
| Peso do cabo (kg/km) | Aproximadamente 8,3 | Aproximadamente 10,8 | |
| Tipo de fibra | G652D monomodo (1310/1550nm) | G657A1 monomodo (1310/1550nm) | G657A2 monomodo (1310/1550nm) | |
|---|---|---|---|---|
| Atenuação | Típico | 0,36/0,22 | 0,36/0,22 | 0,36/0,22 |
| Máximo | 0,5/0,4 | 0,5/0,4 | 0,5/0,4 | |
| Inclinação de dispersão zero | ≤0,091 ps/km·nm² | ≤0,092 ps/km·nm² | ≤0,092 ps/km·nm² | |
| Dispersão (1285~1340nm) | -3,5 – 3,5ps/(nm·km) | -3,5 – 3,5ps/(nm·km) | -3,5 – 3,5ps/(nm·km) | |
| Diâmetro do campo modal (@1300nm) | 9,3±0,4 µm | 8,8±0,4 µm | 8,8±0,4 µm | |
| Cabo de comprimento de onda de corte (nm) | ≤1260 nm | ≤1260 nm | ≤1260 nm | |
| Raio mínimo de curvatura (mm) | 16 mm | 10 mm | 7,5 mm | |
| Diâmetro do revestimento (µm) | 125±1,0 | 125±1,0 | 125±1,0 | |
| Tipo de fibra | Multimodo (62,5/125µm) | Multimodo (50/125µm) | Multimodo BIOM3 | Multimodo BIOM4 | |
|---|---|---|---|---|---|
| Atenuação (dB) | Típico | 3,0/1,0 | 3,0/1,0 | 3,0/1,0 | 3,0/1,0 |
| Máximo | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | |
| Largura de banda (MHz·km) | ≥200/≥500 | ≥500/≥500 | ≥1500/≥500 | ≥3500/≥500 | |
| Largura de banda modal efetiva | ----/---- | ----/---- | ≥2000/---- | ≥4700/---- | |
| Ethernet 10 Gigabit SX (MHz·km) | ---- | ---- | ≤300/---- | ≤550/---- | |
| Raio mínimo de curvatura (mm) | 30 | 30 | 7,5 | 7,5 | |
| Diâmetro do revestimento (µm) | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 | |
| Tipo de fibra | Multimodo OM5 | |
|---|---|---|
| Atenuação | Típico | 3.0 / ---- / 1.0 |
| Máximo | 3,5 / ---- / 1,5 | |
| Largura de banda | @850nm | ≥3500 MHz·km |
| @953nm | ≥1850 MHz·km | |
| @1300nm | ≥500 MHz·km | |
| Modalidade eficaz largura de banda | @850nm | ≥4700 MHz·km |
| @953nm | ≥2470 MHz·km | |
| Ethernet 10 Gigabit SX @850nm | ≤600 MHz·km | |
| Raio mínimo de curvatura | 7,5 mm | |
| Diâmetro do revestimento (µm) | 125±1,0 | |
* Outras propriedades ópticas devem atender às normas internacionais IEC 60793/IEC60794 ou ITU-T.
| Propriedades mecânicas | Contagem de fibras: 2 a 4 | Contagem de fibras: 6 a 12 | Contagem de fibras: 14-24 | |
|---|---|---|---|---|
| Resistência à tracção | Instalação | 440N | 660N | 1320N |
| Operação | 130N | 200N | 400N | |
| Raio mínimo de curvatura (D: Diâmetro do cabo) | Instalação | 20D | 20D | 20D |
| Operação | 10D | 10D | 10D | |
| resistência ao esmagamento | 1000N/100mm | 1000N/100mm | 1000N/100mm | |
* As propriedades mecânicas de outras fibras e cabos ópticos devem atender às normas internacionais da IEC 60794.
| Temperatura de transporte | -20℃ ~ +60℃ |
| Temperatura de armazenamento | -20℃ ~ +60℃ |
| Temperatura de instalação | -20℃ ~ +60℃ |
| Temperatura de operação | -20℃ ~ +60℃ |
| retardante de chamas | IEC 60332-1 |
Tambores de madeira ou compensado com proteção.
Marcador de cabo a cada metro por:
O comprimento padrão de entrega é de 2 km por tambor.
BOCS-G3D-2.0-FA00-2Z
| 1. Material de amortecimento rígido | 2. Selecione a cor do cabo. | 3 Número de fibras | 4. Selecione o tipo de fibra. |
|---|---|---|---|
| Z=LSZH H=Hytrel | O = Laranja Y = Amarelo A=Água Outras cores disponíveis mediante solicitação. | 014~024 | B1.3=G652D B6a1=G657A1 B6a2=G657A2 A1=50/125μm A1b=62,5/125μm BIOM3 = Banda máxima insensível à flexão OM3 BIOM4 = Banda máxima insensível à curvatura OM4 OM5 = Banda máxima insensível à curvatura OM5 |
| X para X | X | X | X | X | X | X | X | X |
|---|---|---|---|---|---|---|---|---|
| Tipo de conector | MPO Polonês | Cor da carcaça | Tipo de fibra | Contagem de fibras | Comprimento do cabo | comprimento da trança | Tipo de cabo | Polaridade |
| 1 = MPO-Feminino 2 = MPO-Masculino 3 = LC/APC 4 = LC/UPC 5 = SC/APC 6 = SC/UPC 7 = FC/APC 8 = FC/UPC 9 = ST 0 = MU S = Especial | 1 = UPC 2 = PC 3 = APC 8 graus | 1 = Bege 2 = Água 3 = Verde 4 = Amarelo 5 = Preto 6 = Vermelho S = Especial | 1 = SM 9/125 G652D 2 = SM 9/125 G657A 3 = MM 50/125 (OM2) 4 = MM 50/125 (OM3) 5 = MM 50/125 (OM4) 6 = MM 62,5/125 (OM1) | 1 = 8 2 = 12 3 = 24 4 = 48 5 = 72 6 = 96 7 = 144 S = Especial | 0 = 0,5 m 1 = 1,0 m 2 = 2,0 m 3 = 3,0 m S = Especial | 0 = 0m 1 = 0,5 m 2 = 0,6 m 3 = 1,0 m 4 = 1,5 m 5 = 2,5 m 6 = 3,0 m S = Especial | 1 = Fita nua 2 = Oval 3 = Arredondar S = Especial | A = Polaridade A B = Polaridade B C = Polaridade C |
