Painel de conexão MPO/MTP para LC de ultra-alta densidade 1U/2U

Lar Produtos 1. Soluções de Conexão FO Caixa de Terminação de Fibra Óptica 1.5

Painel de conexão MPO/MTP para LC de ultra-alta densidade 1U/2U

Painel de conexão MPO/MTP para LC de ultra-alta densidade 1U/2U

O painel de alta densidade foi especialmente projetado para acomodar cabeamento de alta densidade em ambientes de data centers de alta tecnologia e centrais de telecomunicações. Sua baixa profundidade o torna adequado para sistemas de racks de cobre de baixa profundidade ou ODFs de telecomunicações.

O painel MPO de 19" 1U com 5 módulos e 120 portas e o painel de 2U com 12 módulos e 288 portas contêm módulos testados e controlados em fábrica, que podem ser instalados nele. Montagem MTP-LC para fornecer desempenho óptico e confiabilidade.

Inquiry now

Visão geral do painel de conexão MPO/MTP de ultra-alta densidade

Principais características

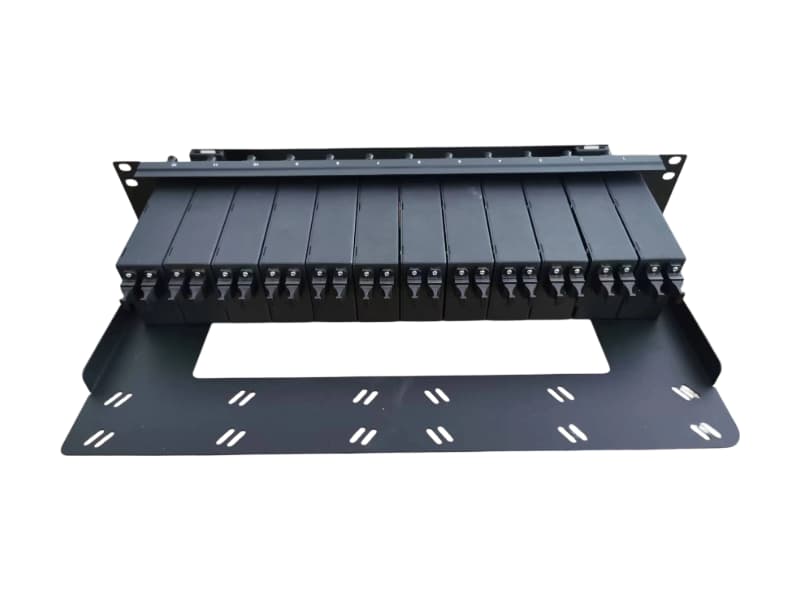

  • ■ Para montagem em rack de 19 polegadas, o painel e os módulos são feitos de chapa de aço laminada a frio.

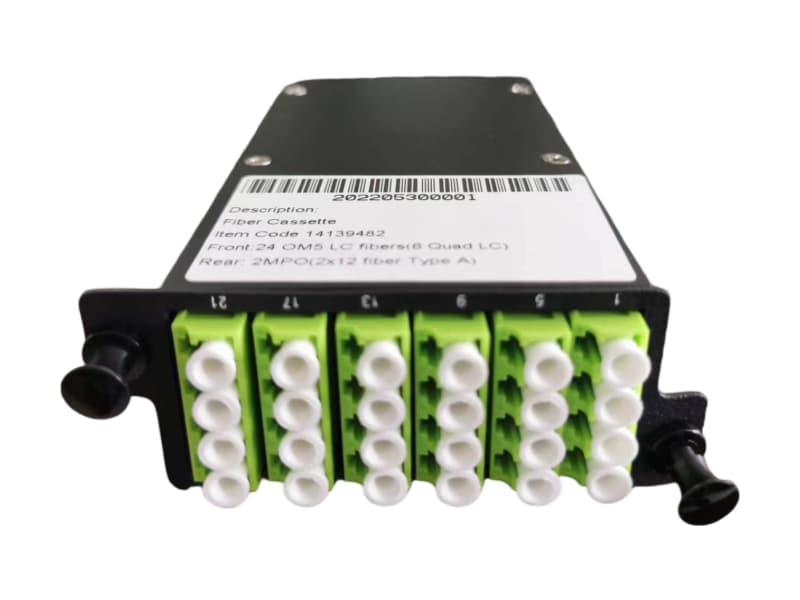

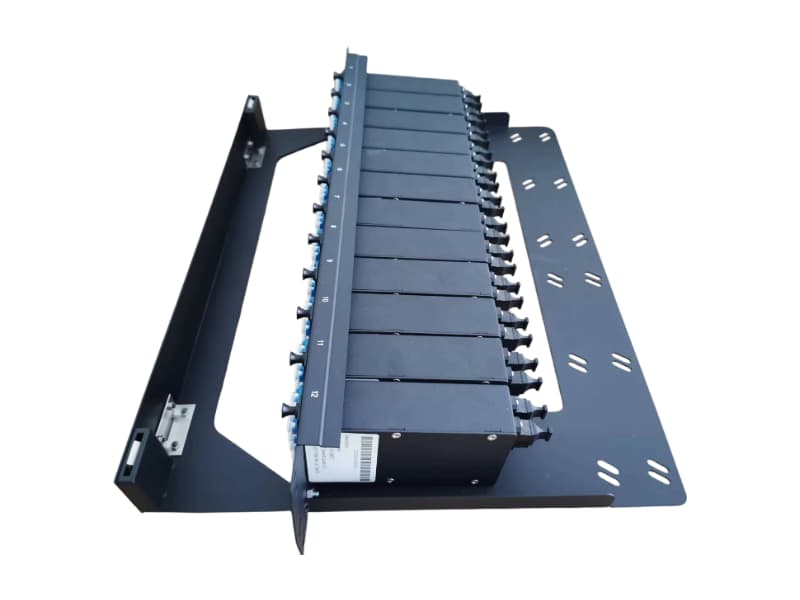

  • ■ Com design modular e maior densidade, o minimódulo especial oferece até 24 portas para adaptadores LC ou 12 portas para adaptadores SC, além de permitir a troca para conexões MTP/MPO.
  • ■ A capacidade de um painel de conexão 1U chega a 120F quando totalmente carregado com 5 módulos. Já a capacidade de um painel 2U chega a 288F quando totalmente carregado com 12 módulos, economizando mais espaço para grandes data centers e reduzindo o custo total.

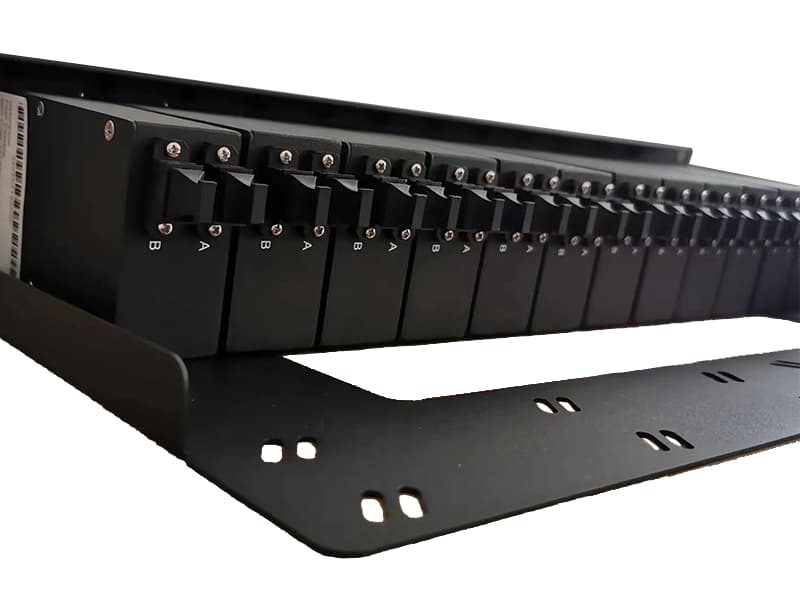

  • ■ Design exclusivo de instalação sem ferramentas para montagem e instalação fáceis e rápidas.
  • ■ Módulo pré-terminado de fábrica, plug and play no local, sem necessidade de emendas de fibra óptica e cabeamento, o que economiza custos de mão de obra.
  • ■ Este sistema também pode suportar a aplicação de híbridos optoeletrônicos para atender aos requisitos de distribuição de redes de alta e baixa corrente.

Aplicações

  • ■ Aplicações de comunicação de dados
  • ■ Infraestrutura de Data Center
  • ■ Rede de área de armazenamento - Fibre Channel
  • ■ Compatível com os protocolos emergentes de 40 e 100 Gbps.

Visão geral do painel de conexão MPO/MTP de ultra-alta densidade

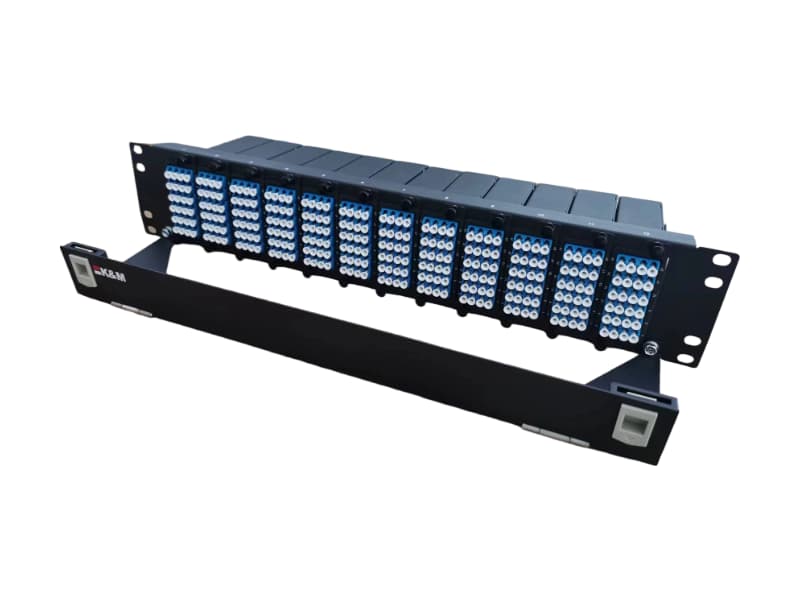

MPO/MTP Patch Panel View 1

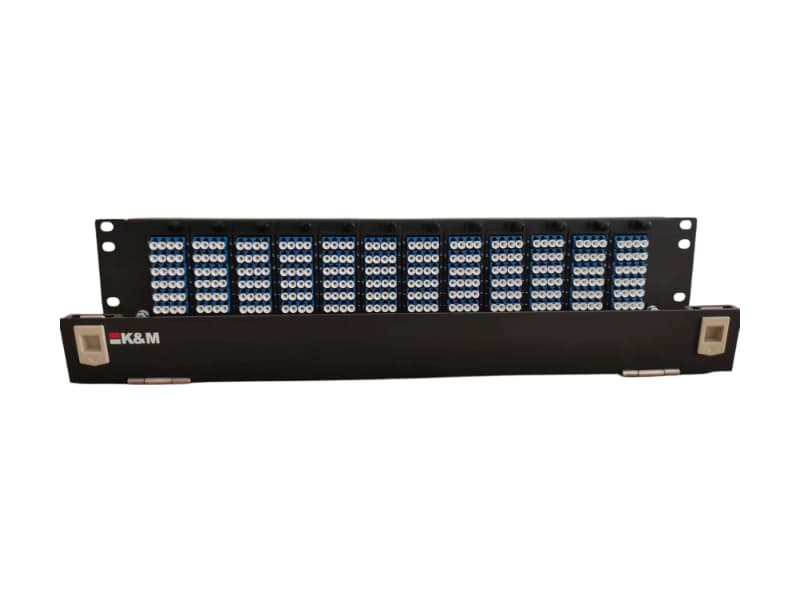

MPO/MTP Patch Panel View 2

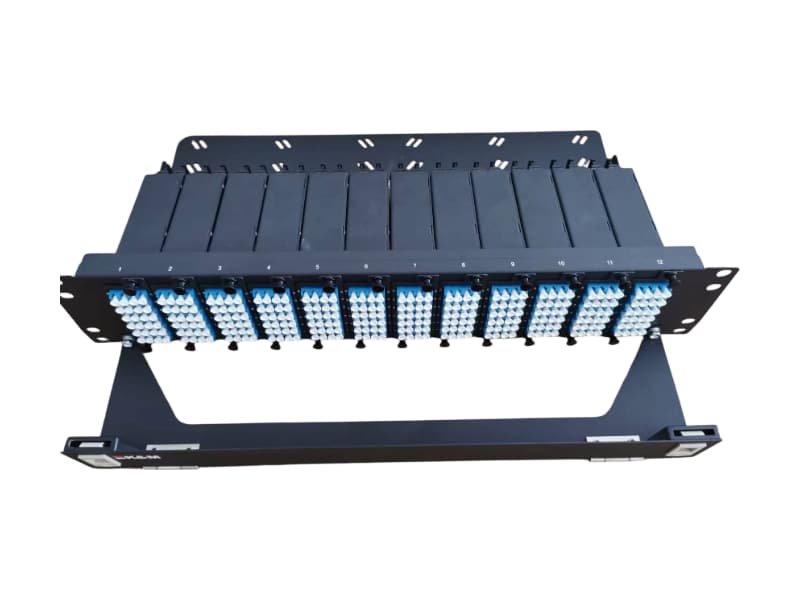

MPO/MTP Patch Panel View 3
MPO/MTP Patch Panel View 4
MPO/MTP Patch Panel View 5
MPO/MTP Patch Panel View 6
MPO/MTP Patch Panel View 7
MPO/MTP Patch Panel View 8

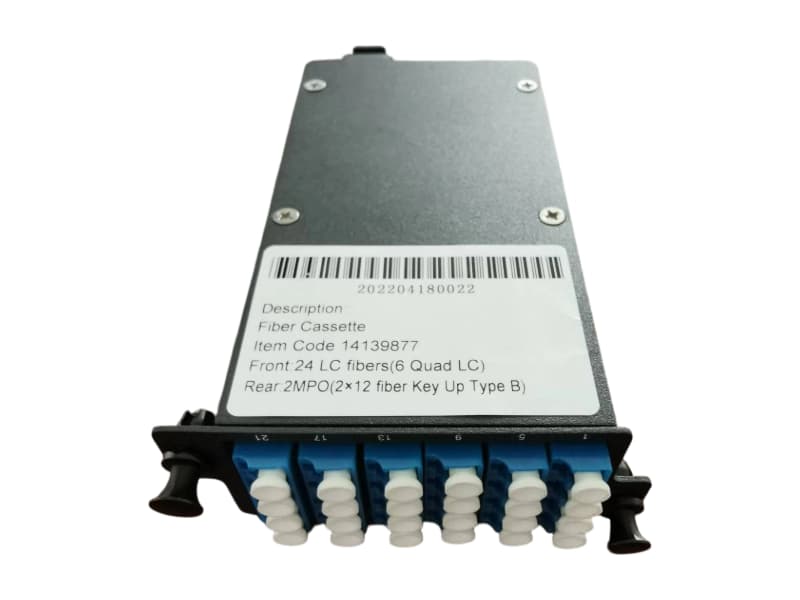

MPO/MTP Patch Panel View 9

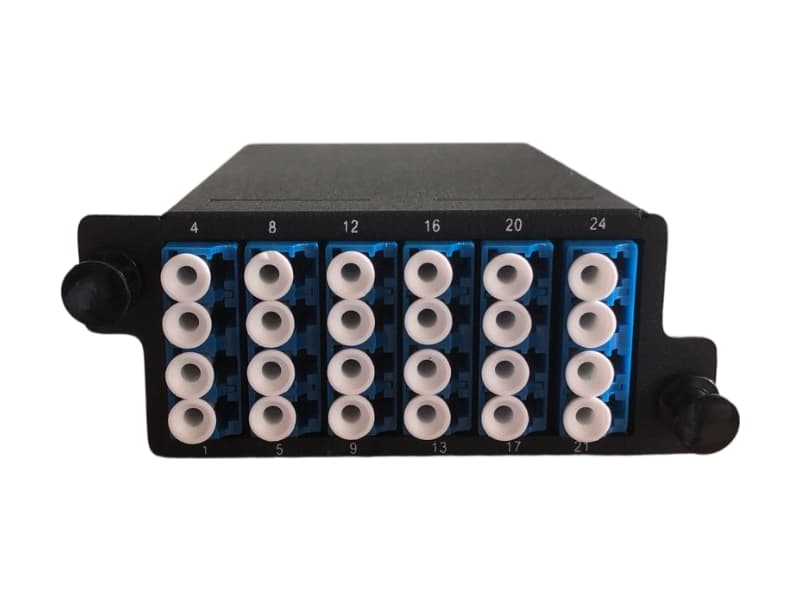

MPO/MTP Patch Panel View 10

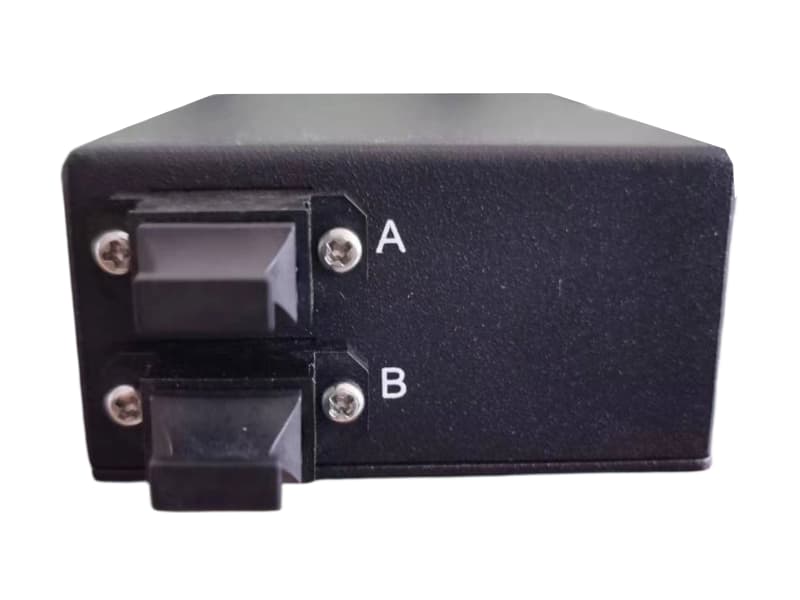

MPO/MTP Patch Panel View 11

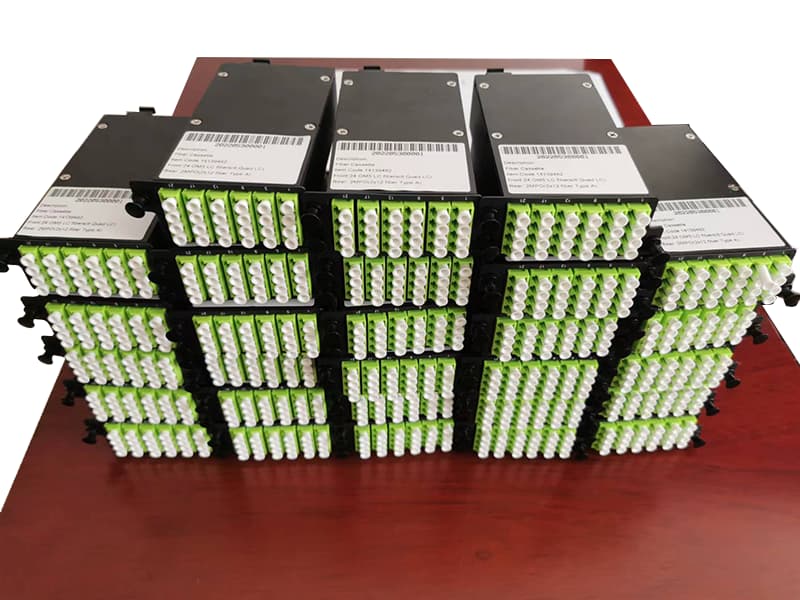

MPO/MTP Patch Panel View 12





Especificações técnicas

Item1U2U
Dimensões (L x P x A)483 mm × 335 mm × 1 U483 mm × 335 mm × 2 U
Temperatura de armazenamento-20°C a +60°C
Temperatura de operação-20°C a +55°C
Umidade Relativa≤85%(+30°C)
Pressão do ar70 kPa ~ 106 kPa

Parâmetros do módulo MPO/MTP-LC

MaterialSPCC (chapa de aço laminada a frio)
CorPreto
Tamanho88L*133P*34Amm
(frente) Tipo de adaptadorLC quad (sem flange)×6 peças
(frente)Cor do adaptadorÁgua: OM3/OM4; Bege: OM1/OM2; Verde Lima: OM5; Azul: SM-UPC; Verde: SM-APC
(traseiro) Tipo de adaptadorMPO/MTP (Flange completa/Oposta)
(traseiro) Cor do adaptadorPreto
Conector ASM: LC-UPC, 0,9 mm ou LC-APC, 0,9 mm; MM: LC-UPC, 0,9 mm
Conector BSM: MPO/MTP (masculino)-APC, MM: MPO/MTP (masculino)-PC
polaridade do cabo de conexãoTipo A
Peso0,22 kg

Desempenho Óptico

TipoComprimento de ondaMódulo IL Máx.
MTP-LC(MM)850nm/1300nm0,50 dB
MTP-LC(SM)1310nm/1550nm1,30 dB
MPO-LC(MM)850nm/1300nm0,75 dB
MPO-LC(SM)1310nm/1550nm1,50 dB


Sequência port1-port1 Gráfico

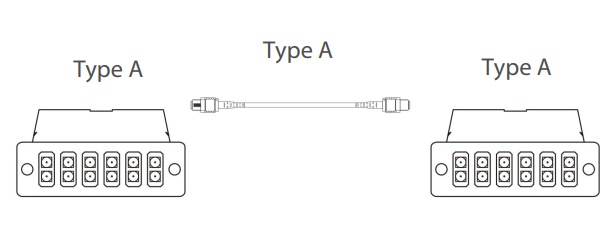

Solução 1

Cassete 1: Tipo A
Cassete 2: Tipo A
Cabo de conexão MPO: Tipo A





Número da casseteCorNúmero da casseteCor
1Azul13Azul
2Laranja14Laranja
3Verde15Verde
4Marrom16Marrom
5Cinza17Cinza
6Branco18Branco
7Vermelho19Vermelho
8Preto20Preto
9Amarelo21Amarelo
10Roxo22Roxo
11Rosa23Rosa
12Água24Água

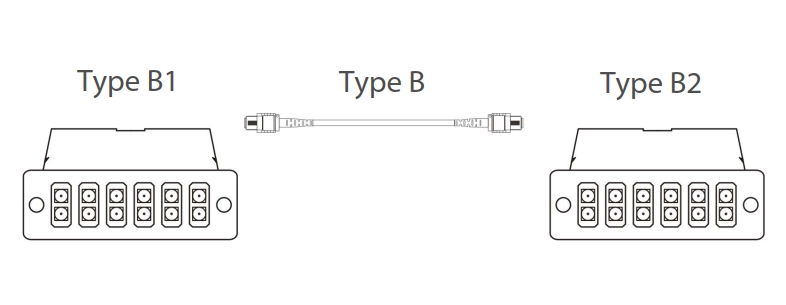

Solução 2

Cassete 1: Tipo B
Cassete 2: Tipo B
Cabo de conexão MPO: Tipo B





Número da casseteCorNúmero da casseteCor
1Azul13Azul
2Laranja14Laranja
3Verde15Verde
4Marrom16Marrom
5Cinza17Cinza
6Branco18Branco
7Vermelho19Vermelho
8Preto20Preto
9Amarelo21Amarelo
10Roxo22Roxo
11Rosa23Rosa
12Água24Água

Informações para Pedidos (Painel)

  Descrição do produto:MPP2 - SP - B - 9005 - 2×12MTP/PC - LC/UPC - OM3 - 3MD - 2BP - 1U
X1- ModeloMPP2
X2- Materiais do corpoSPCC (chapa de aço laminada a frio)
X3- Acabamento da pinturaB: acabamento fosco em pintura eletrostática a pó
X4- Pintura em CoresPreto RAL 9005
X5- Quantidade de cabos de conexão2×12: 2 unidades de 12F; 1×24: 1 unidade de 24F; 1×12: 1 unidade de 12F
X6- Conector AMPO/PC; MPO/APC; MTP/PC; MTP/APC
X7- Conector BLC/UPC; LC/APC; SC/UPC; SC/APC
X8- Modo FibraG657A1; OM1; OM2; OM3; OM4; OM5
 9- Quantidade de módulos1MD; 2MD; 3MD; 4MD; 5MD; 6MD; 7MD; 8MD; 9MD; 10MD; 11MD; 12MD
 10- Quantidade de defletores0BP: sem defletor; 1BP: com 1 defletor; 2BP: com 2 defletores; 3BP, 4BP, etc.
 11- Altura do painel1U; 2U
 Nota: 1. MPP2-1U totalmente carregado com 5 módulos, MPP2-2U totalmente carregado com 12 módulos.
2. Os defletores são usados ​​onde não há módulos instalados.
3. Chassi vazio sem módulo Descrição: MPP2-SP-B-9005-EM-1U/2U (1U e 2U são opcionais)





Informações para Pedidos (Módulo)

 Descrição do produto:MPM2 - SP - B - 9005 - 1×12MTP/PC - SC/UPC - OM3
1- ModeloMPM2
2- Materiais do corpoSPCC (chapa de aço laminada a frio)
3- Acabamento da pinturaB: acabamento fosco em pintura eletrostática a pó
4- Pintura em CoresPreto RAL 9005
5- Quantidade de cabos de conexão2×12: 2 unidades de 12F; 1×24: 1 unidade de 24F
6- Conector AMPO/PC; MPO/APC; MTP/PC; MTP/APC
7- Conector BLC/UPC; LC/APC
8- Modo FibraG657A1; OM1; OM2; OM3; OM4; OM5

Frequently Asked Questions


Q

 What is the difference between MPO and MTP? Are they compatible?

A: MPO (Multi-fiber Push-On) is a standardized multi-fiber connector format. MTP® is a branded, enhanced version of the MPO connector developed by US Conec, offering improved optical and mechanical performance. The two are physically compatible and interchangeable — an MTP connector can plug into an MPO adapter and vice versa. The interface is the same, though MTP features an elliptical guide pin design (vs. circular on standard MPO) and typically provides better insertion loss performance. In practice, the terms are often used synonymously in the industry
Q

How many fiber connections can this patch panel support?

A: The 1U version supports up to 144 fibers (or 120 LC ports depending on module configuration), while the 2U version supports up to 288 fibers. This is achieved through modular cassettes — each 1U unit accommodates up to 6 modules, and each 2U unit accommodates up to 12 modules. Compared to a standard 1U LC duplex panel (which holds only 24 duplex ports / 48 fibers), this represents a 3× to 6× density improvement.
Q

What is the modular cassette design? Can I mix different fiber types?

A: Yes, the panel features a fully modular design. Each cassette is a factory pre-terminated, plug-and-play module that breaks out an MPO/MTP trunk connection into individual LC ports. Cassettes are available in multiple fiber types — including OM3, OM4, OM5 multimode, and OS2 single-mode — with various polish options (UPC or APC). You can mix and match different cassette types within the same panel to support diverse network requirements in a single rack unit.
