Caixa de Terminação de Fibra Óptica Externa de 16 Núcleos (FTB)

Lar Produtos 1. Soluções de Conexão FO

Caixa de Terminação de Fibra Óptica Externa de 16 Núcleos (FTB)

ABS PC plastic waterproof 16 port fiber distribution box

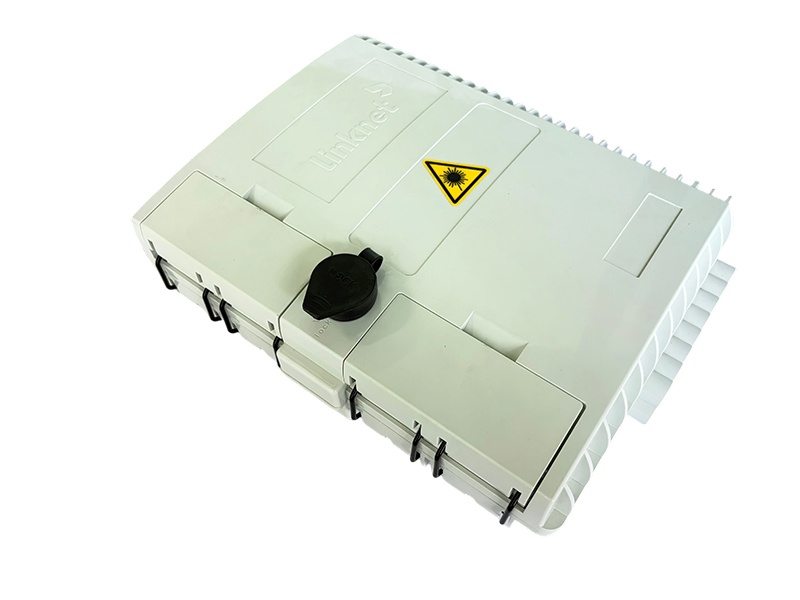

FTB16SC 16 cores fiber termination box front view

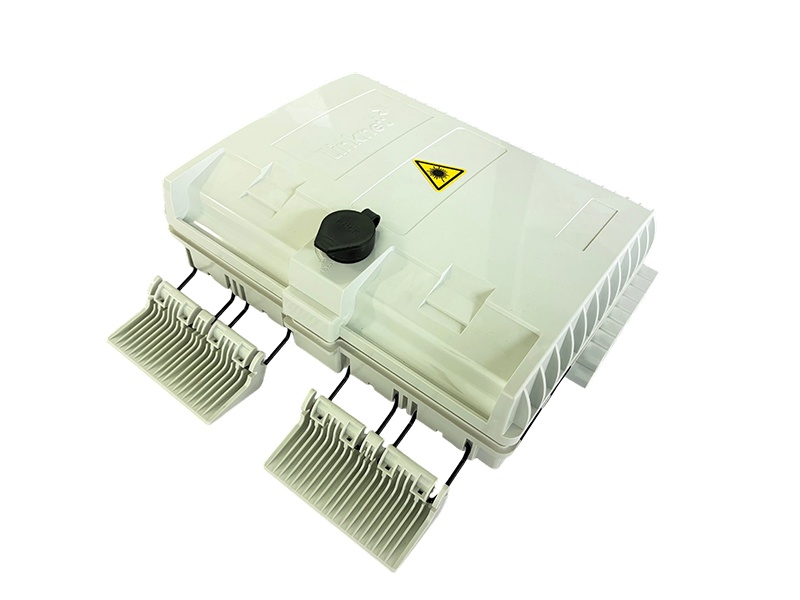

IP55 rated outdoor wall mounted fiber termination closure

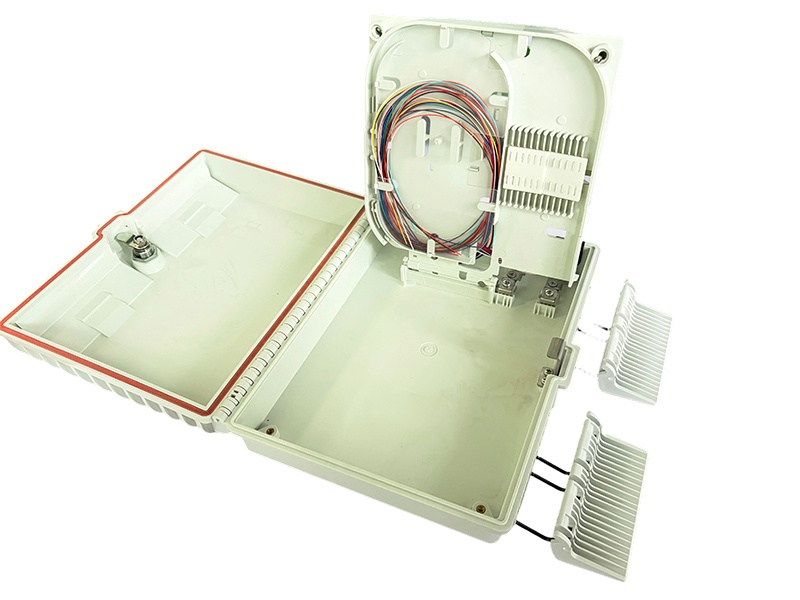

Internal splice tray structure of 16F optical termination box

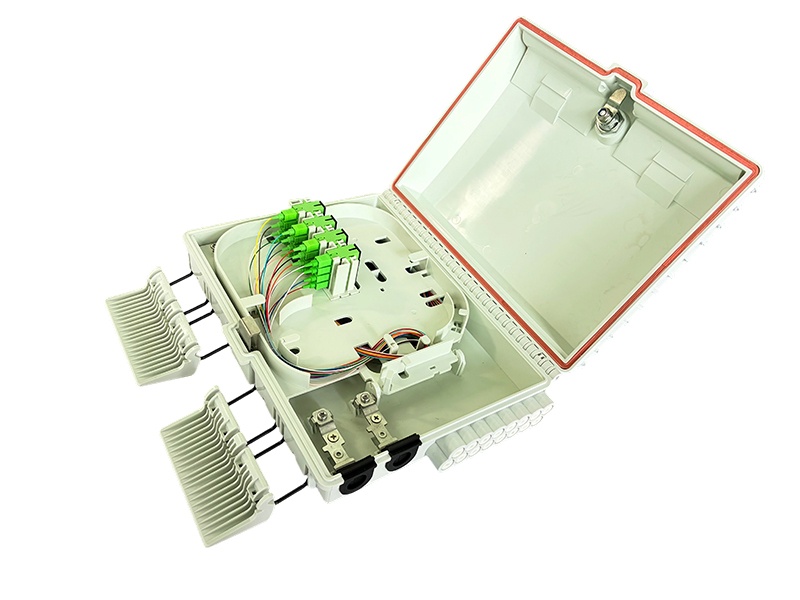

Pole mounted 16 SC simplex fiber drop cable box

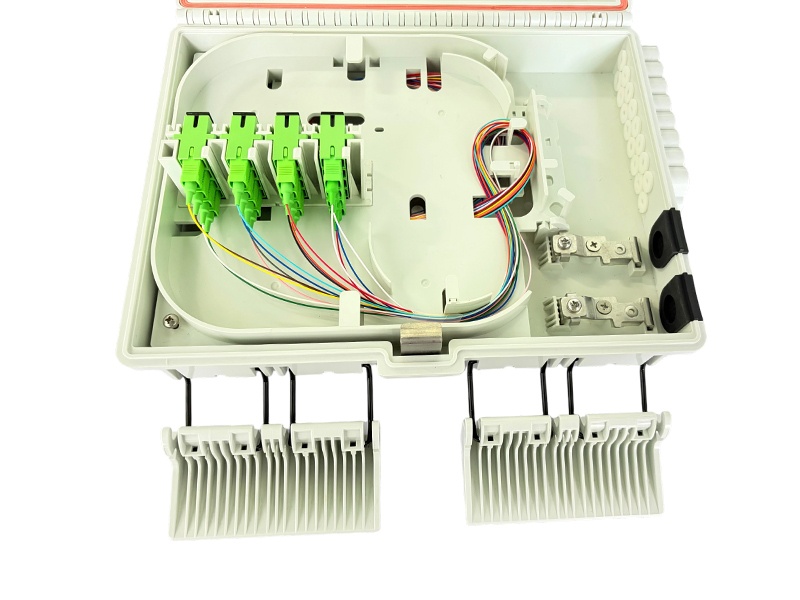

1x16 mini PLC splitter installation inside fiber termination box

Caixa de Terminação de Fibra Óptica Externa de 16 Núcleos (FTB)

Name: Caixa de Terminação de Fibra Óptica Externa de 16 Núcleos (FTB)
Availability: InStock

Caixa de Terminação de Fibra Óptica (FTB) de 16 núcleos de nível industrial, projetada para distribuição confiável de fibra óptica no último trecho de redes FTTH e PON. Fabricada com uma robusta carcaça em ABS+PC e classificação de resistência às intempéries IP55, esta caixa versátil para montagem em parede ou poste suporta emendas mecânicas e por fusão. Com uma estrutura compacta otimizada, incluindo 2 portas de entrada e 16 saídas para cabos de derivação, oferece uma solução de conectividade óptica de alta proteção e baixo custo, com acesso frontal ergonômico para facilitar a manutenção.

Inquiry now

Visão geral da caixa de terminação de fibra óptica – 16F

A caixa de terminação de fibra (FTB) foi projetada para instalações internas e externas, em paredes ou postes. Ela foi desenvolvida para distribuir e conectar cabos ópticos de forma eficiente para pontos de acesso de assinantes. A caixa acomoda facilmente emendas mecânicas, emendas por fusão e distribuição de fibra, tornando-a a escolha ideal para redes FTTH de última milha.

Principais características

■ Design universal adequado para instalações tanto internas quanto externas.
■ Fabricado com material não metálico de alta qualidade (ABS+PC) para maior durabilidade.
■ Design estrutural compacto para montagem em parede e poste.
■ Roteamento e gerenciamento de cabos de entrada e saída simples e claramente organizados.
■ Manutenção facilitada e acesso frontal simplificado graças a um mecanismo de porta frontal ergonômico.
■ Totalmente compatível com emendas mecânicas e emendas por fusão.
■ Solução com boa relação custo-benefício que oferece alta proteção física para fibras ópticas terminadas.
■ Vedação à prova de intempéries com classificação IP55 para aplicações robustas em ambientes externos.
■ Capacidades com maior número de fibras ou designs de produtos personalizados estão disponíveis mediante solicitação.

Aplicações

■ Implantação do sistema de distribuição de rede FTTX/FTTH
■ Arquitetura de infraestrutura de Rede Óptica Passiva (PON)
■ Pontos de terminação e conexão de cabos de fibra óptica externos
■ Redes de banda larga CATV e nós de transmissão óptica

Descrição da estrutura e especificações do produto

Especificações de configuração

■ Capacidade de emenda e terminação: Suporta até 16 terminações SC simplex de fibra.
■ Compatibilidade com adaptadores: Disponível para adaptadores SC Simplex ou adaptadores LC Duplex.
■ Integração de divisores: Suporta a instalação de divisores PLC do tipo mini sem bloco ou do tipo caixa, nos formatos 1x4, 1x8 ou 1x16, conforme necessário.

Dimensões e parâmetros técnicos

Parâmetros técnicos
Modelo de descrição	FTB16SC
Dimensões (A × L × P)	300 mm × 230 mm × 100 mm
Capacidade de emenda	Máximo de 16 núcleos SC
Configuração da porta de cabo	Portas de entrada: 2 portas (¢12mm) Portas de saída: 16 portas (3-6 mm)
Cor da carcaça	Marfim / Branco
Material do corpo principal	Plástico de engenharia: ABS + PC
Tipo de instalação	Montagem na parede / Tipo poste (Interno e externo)

Características estruturais e roteamento de fibra óptica

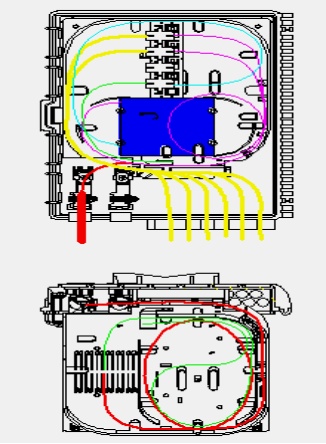

Diagrama de roteamento recomendado para cabos de fibra óptica dentro da câmara estrutural. O sistema de roteamento garante a proteção do raio de curvatura padrão para emendas de fibra e caminhos de distribuição durante as operações reais de instalação.

Diagrama da estrutura interna

Informações para encomenda

Nome do produto	Código de encomenda	Modelo	Capacidade máxima (emenda/terminal)	Dimensões (A×L×P)	Observação
Caixa de terminação de fibra	210309716	FTB16SC	16 núcleos (adaptador SC SX, 16 unidades) PLC 1x4/1x8/1x16 tipo Mini/Tipo Caixa	300 × 230 × 100 mm	Exterior / Interior

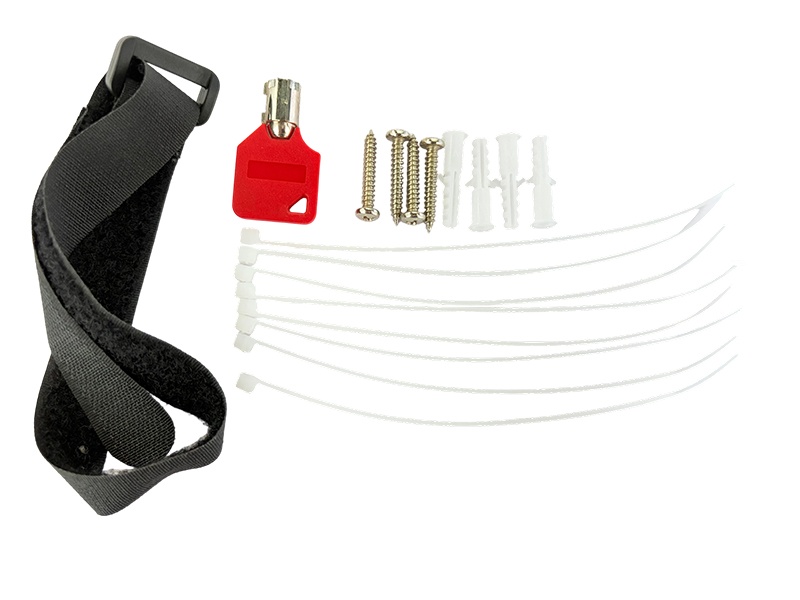

Detalhes da embalagem

Visão da embalagem

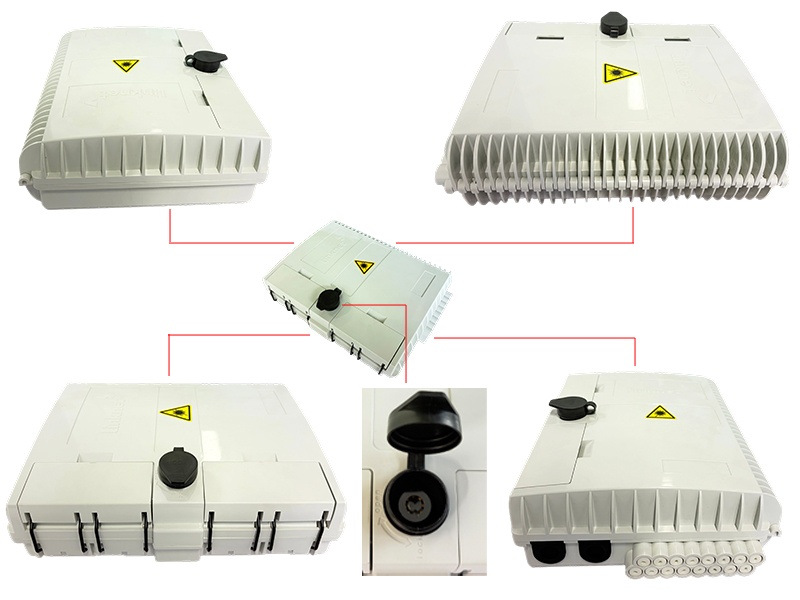

Fotos de detalhes

Perguntas frequentes

Qual é o principal material utilizado no FTB16SC e ele é adequado para ambientes externos severos?

A: O corpo principal do FTB16SC é fabricado com plásticos de engenharia de alta qualidade (ABS+PC). Possui classificação de resistência às intempéries IP55, oferecendo excepcional resistência à radiação UV, umidade e envelhecimento, tornando-o totalmente confiável para aplicações de telecomunicações de longa duração, montadas em paredes ou postes externos.

Q Esta caixa de terminação é compatível com divisores ópticos para redes PON/FTTH?

A: Sim, com certeza. A estrutura interna é altamente versátil e suporta a instalação de divisores PLC do tipo Mini Blockless ou Box, nas proporções 1:4, 1:8 ou 1:16, dependendo dos requisitos específicos da sua infraestrutura FTTH.

Q Quais são as configurações das portas de entrada e saída de cabos para esta caixa de junção?

A: A caixa foi projetada com um total de 18 portas para cabos. Inclui 2 portas de entrada que suportam cabos ópticos de grande porte com diâmetro de até 12 mm e 16 portas de saída otimizadas para cabos drop FTTH padrão com diâmetros de 3 mm a 6 mm.
