Como selecionar o cabo de fibra óptica ideal para o seu projeto

Seja para atualizar um data center de alta densidade, expandir uma rede de área de armazenamento (SAN) ou implantar uma nova infraestrutura FTTX, o desempenho de toda a sua rede depende fortemente de um componente crítico: o cabo de fibra ópticaEmbora possam parecer acessórios simples, os cabos de fibra óptica atuam como o sistema nervoso central da sua configuração de telecomunicações. Com diversos modos, conectores e tipos de revestimento disponíveis, escolher o cabo errado pode levar a uma grave degradação do sinal, aumento da perda de inserção e, em última instância, a custos elevados de inatividade. Como profissionais de energia e armazenamento de rede, estamos aqui para orientá-lo nos passos essenciais para selecionar o cabo de fibra óptica perfeito para a sua aplicação específica.

1. Modo único vs. Multimodo: Saiba a sua distância

O passo fundamental na escolha de um cabo de rede é determinar a bitola do núcleo e o modo de transmissão de luz com base na distância de transmissão e na taxa de dados necessárias. Inverter esses fatores resultará em falha imediata da rede.

• Modo único (OS2): Apresenta um núcleo muito pequeno (geralmente 9/125 µm) que permite apenas um caminho para a luz. Esse design praticamente elimina a dispersão modal, tornando-o ideal para transmissões de longa distância (até 10 km ou mais) e amplamente utilizado em redes de telecomunicações e infraestruturas de campus.
• Multimodo (OM3, OM4, OM5): Apresentam um núcleo maior (50/125 µm) que permite múltiplos caminhos de luz. Embora sofram maior atenuação em longas distâncias, são perfeitos para ambientes de curto alcance e alta capacidade, como data centers. Por exemplo, a próxima geração Cabos OM5 (normalmente verde limão) suportam protocolos ultrarrápidos de 40G e 100G usando a tecnologia SWDM (Multiplexação por Divisão de Comprimento de Onda Curto), permitindo uma largura de banda incrível em um único par de fibras.

2. Selecione os conectores e tipos de polimento corretos

O tipo de conector necessário dependerá do seu equipamento ativo e dos transceptores. Os tipos mais comuns incluem: LC, SC e FCNo entanto, para ambientes modernos de alta densidade que exigem escalabilidade rápida, Conectores MPO/MTP (Suportando 8, 12 ou 24 fibras em uma única interface) são o padrão absoluto.

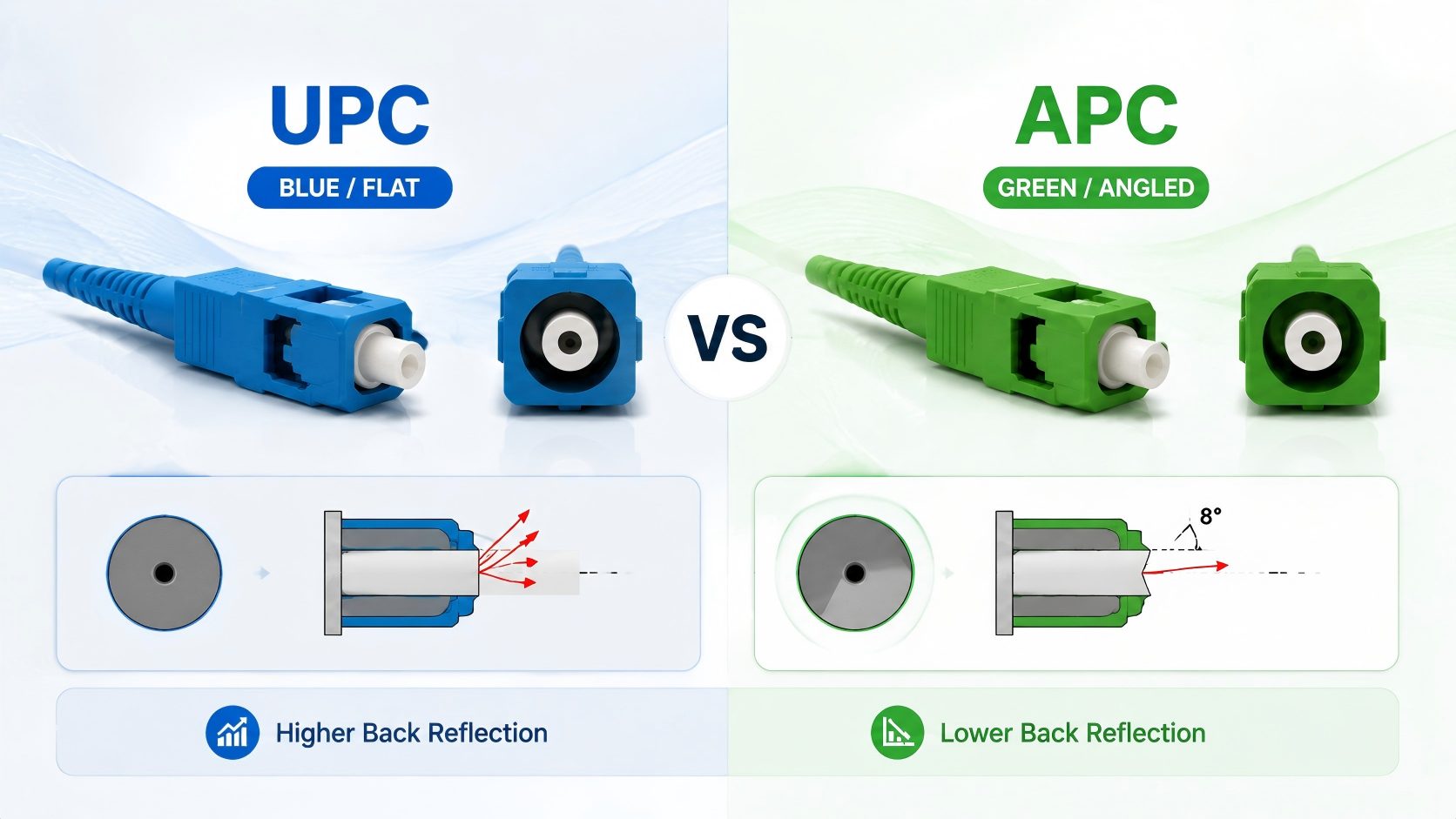

Além do formato do conector, é preciso prestar muita atenção ao polimento da face final, pois ele afeta diretamente a reflexão de retorno (perda de retorno):

• UPC (Ultra Physical Contact): Geralmente azul, adequado para Ethernet padrão e transmissão de dados. A face final é polida e plana com uma ligeira curvatura.
• APC (Contato Físico Angulado): Geralmente verde, projetado com um ângulo de 8 graus para minimizar a perda de retorno. Qualquer luz refletida é direcionada para o revestimento em vez de retornar diretamente para a fonte. O APC é obrigatório para aplicações sensíveis como FTTx, PON e CATV.

3. Material da jaqueta: priorize a segurança.

A capa externa não apenas protege as delicadas fibras de vidro internas; ela garante a segurança de suas instalações. Embora o PVC padrão (OFNR) seja comum, LSZH (Baixa Emissão de Fumaça e Zero Halogênio) É altamente recomendada para instalações internas e centros de dados. No caso raro de um incêndio, as jaquetas LSZH emitem fumaça mínima e nenhum gás halogênio tóxico, protegendo tanto o pessoal quanto os equipamentos eletrônicos sensíveis contra danos corrosivos.

4. Estrutura do cabo: simplex, duplex ou fan-out?

Por fim, considere como o cabo encaminha os sinais. Simplex Os cabos possuem uma fibra e um conector em cada extremidade, sendo utilizados principalmente para transceptores bidirecionais (BiDi). Duplex Os cabos possuem duas fibras (normalmente lado a lado em um formato de oito) para operações simultâneas de transmissão e recepção. Para roteamento avançado, Fan-out (Breakout) Os cabos possuem um conector multifibra (como o MPO) em uma extremidade e o dividem em vários conectores duplex (como o LC) na outra, permitindo que uma porta de switch de alta velocidade alimente vários servidores.

Guia de Referência Rápida: Seleção do Modo de Fibra Óptica

Considerações finais: A atualização da sua infraestrutura exige hardware preciso. Certifique-se sempre de adquirir cabos pré-terminados e testados em fábrica, com baixa perda de inserção certificada, para garantir uma base de rede robusta.
