Soluções Totais K&M FTTX
Visão geral do FTTx
De acordo com a distância entre a ONU ou o equipamento de acesso e o assinante, o FTTx é classificado como:
FTTC: Fibra até a Calçada
FTTB: Fibra até o prédio
FTTH: Fibra até a casa

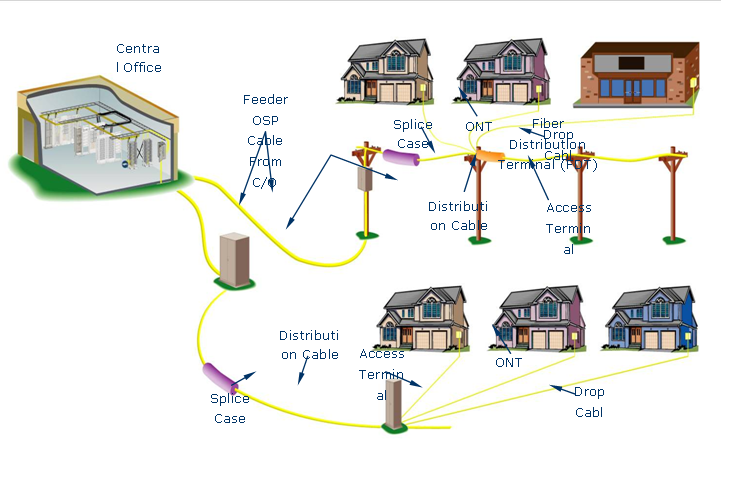

Visão geral da solução FTTx _ ADC

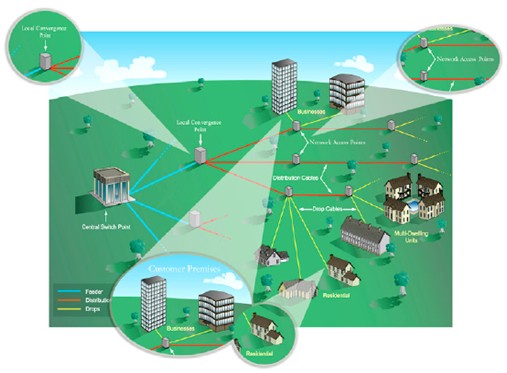

Visão geral da solução FTTx _Corning Evolant

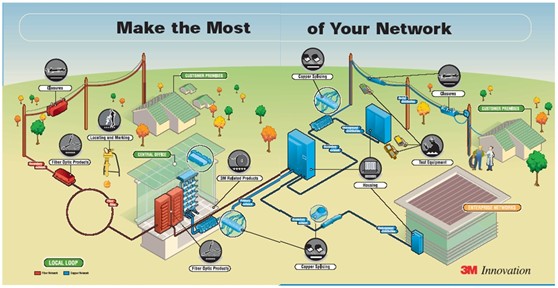

Visão geral das soluções FTTx-3M
Visão geral da solução FTTx para a América do Norte
A partir da estrutura de rede das três empresas acima, constatamos que:
- As soluções FTTx são ideais para edifícios, condomínios residenciais ou residências.
- Os nós de rede são: CSP, LCP próximo ao CSP, NAPs próximos às instalações do cliente e as instalações do cliente.
- Nos nós, utilize um gabinete CCC de fibra óptica externo ou uma caixa CCC de fibra óptica para realizar a interconexão.
- No ponto de acesso, utilize um armário de distribuição externo ou Emenda Encerramentoe Distribuir e gerenciar cabos.
- A América do Norte possui uma área extensa e uma população pequena, e o custo da mão de obra é mais elevado, portanto, o design do produto prioriza a facilidade e a praticidade de operação.

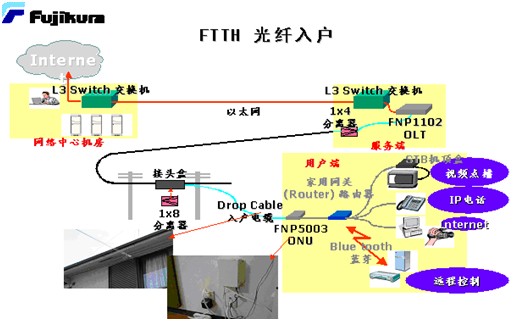

Visão geral da solução FTTx no Japão
A partir da estrutura de rede da empresa japonesa acima, constatamos que:
- As soluções FTTx são fornecidas para edifícios e unidades multifamiliares.
- Os nós de rede são: CSP, LCP próximo ao CSP, NAPs próximos às instalações do cliente e instalações do cliente (igual à América do Norte).
- Nos nós, utilize uma caixa de emenda de fibra óptica para realizar a interconexão.
- No ponto de acesso, utilize um armário de distribuição interno (montado na parede) ou uma caixa de emenda para distribuir e gerenciar o sinal.
- O Japão possui um território pequeno e uma população densamente povoada nas grandes cidades, por isso o design de produtos prioriza a alta densidade populacional e a estética do produto.
Soluções K&M FTTx
Com foco nas características da geografia e do ambiente humano da China, a FTTx é classificada em:
- Prédio de escritórios
- MDU
- Villa
- Os nós de rede são CSP, LCP, NAPs e instalações do cliente.
- Nos nós, use fibra externa. Armário de Distribuição de Fibra ou caixa de emenda para interconexão.
- No ponto de acesso, utilize um armário de distribuição interno/externo ou uma caixa de emenda para distribuir e gerenciar o sinal.
- Operação fácil, maior densidade e melhor aparência do produto.
Soluções K&M FTTx – Definição de Nó de Rede
- Ponto de Comutação Central (CSP)
- Ponto de Convergência Local (LCP)
- Pontos de Acesso à Rede (NAPs)
- Instalações do Cliente
Cabo de banda óssea: CSP —— LCP
Cabo de distribuição: LCP —— NAPs
Cabo de assinante: NAPs —— Instalações do cliente

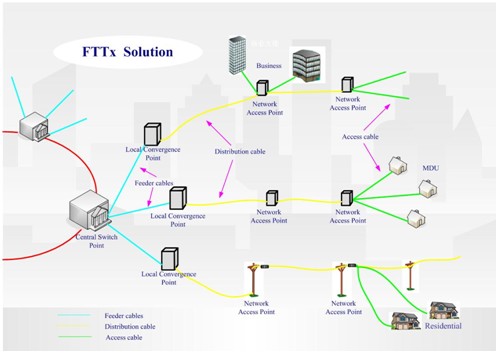

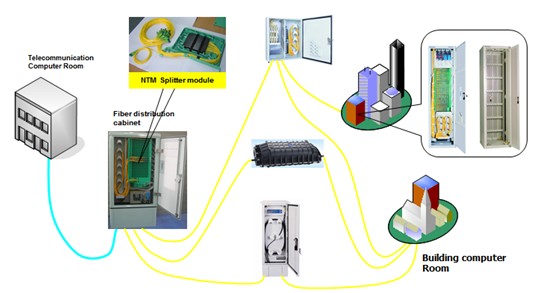

Soluções K&M FTTx – Estrutura de Rede

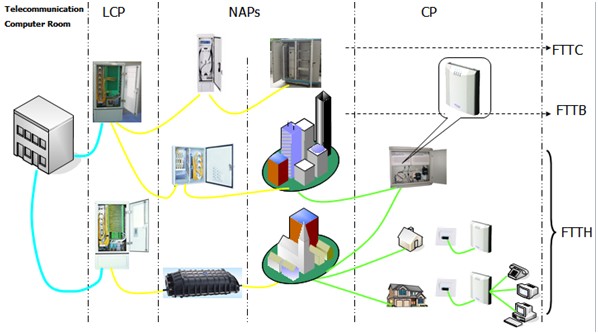

Soluções K&M FTTx – FTTx
Soluções K&M FTTx – FTTc

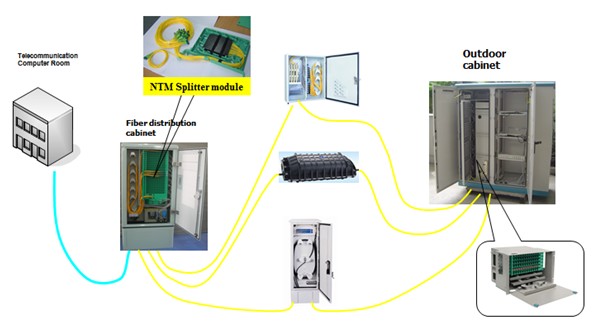

Soluções K&M FTTx – FTTB

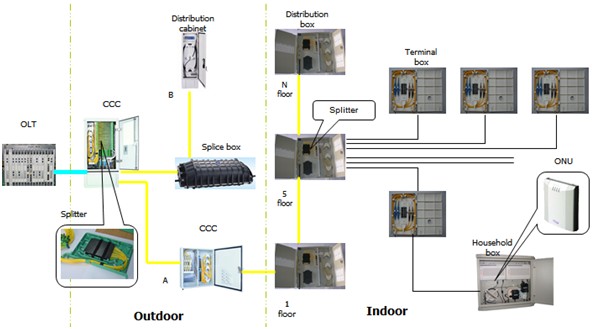

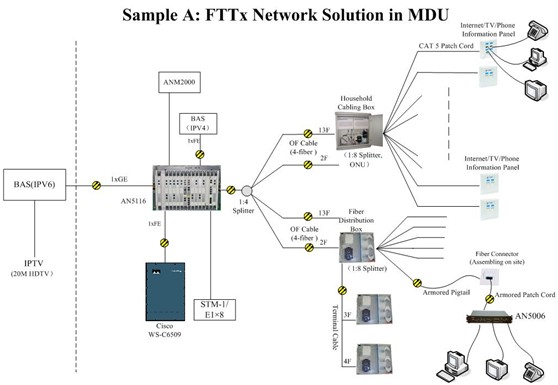

Soluções K&M FTTx – FTTH (MDU)
Projeto K&M FTTx – Projeto de Telecomunicações de Xangai
O prédio de apartamentos tem um total de 1144 clientes.
- Adota 1:4 e divisor 1:8O divisor está instalado no escritório central e no piso, totalizando 320 NAPs;
- Equipamento HUAWEI EPON, configurado com 10 terminais PON; OLT no escritório;
- A ONU utiliza corrente alternada de 220V e está localizada em residências.
- ONU localizada em casa, emenda mecânica, 863 IPTV e Internet;
- 863 IPTV/25M, Internet de alta velocidade/4M, um para comutador de software.
