Cabo de fibra óptica autossustentável não metálico [ADSS-100M Span]

Lar Produtos 1. Soluções de Conexão FO 1.7 Cabos de fibra óptica Cabo externo 1.7-1

Cabo de fibra óptica autossustentável não metálico [ADSS-100M Span]

Non Metallic Aerial Fiber Optic Cable 100m

Outdoor Single Sheath ADSS Fiber Optic Cable

Cabo de fibra óptica autossustentável não metálico [ADSS-100M Span]

Name: Cabo de fibra óptica autossustentável não metálico [ADSS-100M Span]
Availability: InStock

Este cabo de fibra óptica ADSS apresenta uma construção totalmente dielétrica, utilizando um elemento central de reforço em plástico reforçado com fibra (FRP). Ao redor do núcleo, encontram-se tubos soltos de PBT preenchidos com gel impermeabilizante, capazes de acomodar até 144 fibras ópticas. O núcleo é revestido com fita e fios impermeabilizantes para garantir proteção superior contra umidade. Uma camada de fios de aramida de alto módulo proporciona a resistência à tração necessária, tudo envolto em uma resistente bainha externa de polietileno de alta densidade (HDPE) preta, equipada com um cordão de rasgo para facilitar o acesso.

Inquiry now

Cabo de fibra óptica autossustentável não metálico [ADSS-100M Span]

Principais características

■ Construção totalmente dielétrica: Completamente não metálica, tornando o cabo imune à interferência eletromagnética (EMI) e seguro contra descargas atmosféricas.
■Alta resistência à tração: Utiliza fios de aramida de alto módulo para suportar com segurança instalações aéreas com vãos de até 100 metros, sem a necessidade de um cabo mensageiro separado.
■Proteção robusta contra água: Possui um sistema completo de bloqueio de água, incluindo tubos soltos preenchidos com gel, fita de bloqueio de água e fios para evitar a entrada de umidade.
■Durável e resistente às intempéries: A capa externa preta em HDPE oferece excelente proteção contra condições ambientais adversas, com uma faixa de temperatura operacional testada de -40 ℃ a +60 ℃.

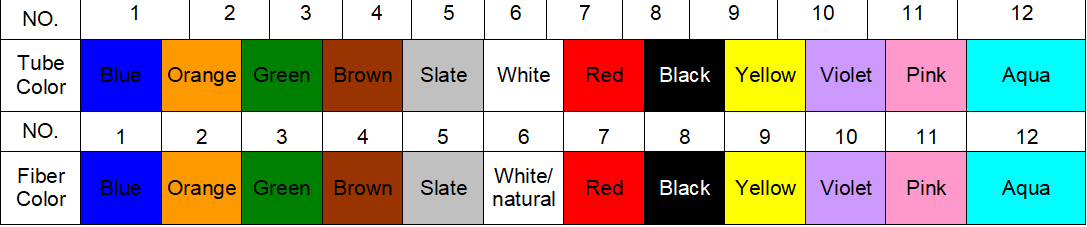

■Instalação e emenda fáceis: os cordões de rasgo integrados facilitam a remoção rápida e segura da bainha externa, enquanto os tubos e fibras com código de cores padrão permitem uma identificação rápida.

Aplicações

■ Redes de distribuição de energia elétrica
■ Telecomunicações aéreas
■ Ambientes hostis

ADSS Optical Fiber Cable 100m Span

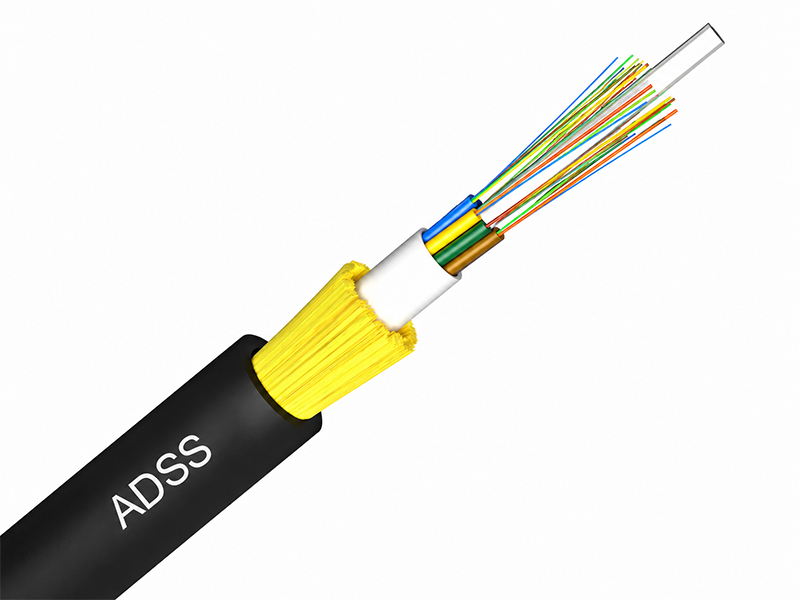

CONSTRUÇÃO DE CABOS

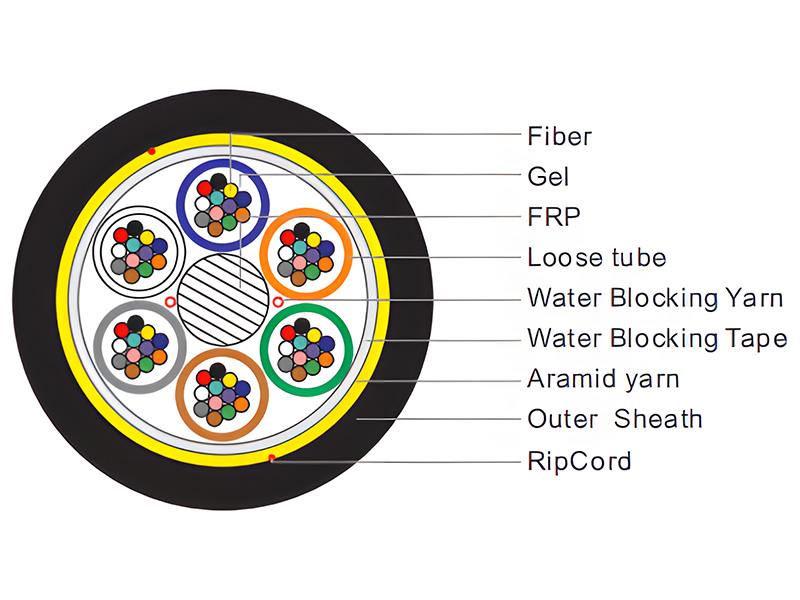

DIAGRAMA DE SEÇÃO TRANSVERSAL

Desempenho mecânico e ambiental do cabo

NÃO.	UNID	MÉTODO DE TESTE	CRITÉRIOS DE ACEITAÇÃO
1	Teste de carga de tração	IEC 60794-1-E1	Carga de tração longa: 0,5 MAT Carga de tração curta: Como MAT -. Comprimento do cabo: ≥50m -. Incremento de atenuação a 1550 nm: ≤0,1 dB Sem rachaduras na jaqueta e quebra de fibras.
2	Teste de resistência ao esmagamento	IEC 60794-1-E3	Carga longa: 300 N/100 mm Carga curta: 1000 N/100 mm Tempo de carregamento: 1 minuto -. Incremento de atenuação a 1550 nm: ≤0,1 dB Sem rachaduras na jaqueta e quebra de fibras.
3	Teste de resistência ao impacto	IEC 60794-1-E4	Altura de impacto: 1 m Peso de impacto: 500g -. Ponto de impacto: ≥5 Frequência de impacto: ≥3/ponto -. Incremento de atenuação a 1550 nm: ≤0,1 dB - Sem rachaduras na jaqueta e sem quebra de fibras.
4	Dobra repetida	IEC 60794-1-E6	-. Diâmetro do mandril: 20D (D = diâmetro do cabo) Peso do sujeito: 25 kg Frequência de flexão: 30 vezes Velocidade de flexão: 2s/vez -. Incremento de atenuação a 1550 nm: ≤0,1 dB Sem rachaduras na jaqueta e quebra de fibras.
5	Teste de torção	IEC 60794-1-E7	-. Comprimento: 1m Peso do sujeito: 25 kg Ângulo: ±180 graus Frequência: ≥10/ponto -. Incremento de atenuação a 1550 nm: ≤0,1 dB Sem rachaduras na jaqueta e quebra de fibras.
6	Teste de Penetração de Água	IEC 60794-1-F5B	Altura da coluna de pressão: 1 m -. Comprimento da amostra: 3m Tempo de teste: 24 horas - Sem vazamento pela extremidade aberta do cabo
7	Teste de ciclagem de temperatura	IEC 60794-1-F1	-. Etapas de temperatura: +20 ℃, -40 ℃, +70 ℃, +20 ℃ Tempo de teste: 24 horas/etapa -. Índice de ciclo: 1 -. Incremento de atenuação a 1550 nm: ≤0,1 dB - Sem rachaduras na jaqueta e sem quebra de fibras.
8	Desempenho de queda	IEC 60794-1-E14	-. Comprimento de teste: 30cm -. Faixa de temperatura: 70±2 ℃ Tempo de teste: 24 horas -. Sem gotejamento do composto de enchimento
9	Temperatura	-	Faixa de operação: -40 ℃ ~ +60 ℃ Armazenamento/Transporte: -50 ℃ ~ +70 ℃ Instalação: -20 ℃ ~+60 ℃

RAIO DE CURVATURA DO CABO DE FIBRA ÓPTICA

Flexão estática: ≥10 vezes o diâmetro externo do cabo

Flexão dinâmica: ≥20 vezes o diâmetro externo do cabo.

ESPECIFICAÇÕES TÉCNICAS

Contagem de fibras		12FO	24FO	48FO	72FO	96FO	144FO
Tubo solto	OD(mm)	1.9	2.0	2.1	2.1	2.1	2.2
Tubo solto	Material	PBT	PBT	PBT	PBT	PBT	PBT
Contagem máxima de fibras por tubo		12	12	12	12	12	12
Número de tubos/enchimentos		1/5	2/4	4/2	6/0	8/0	12/0
FRP/Revestimento (mm)		2.0	2.1	2.2	2.2	2,6/3,5	3,5/6,6
Material de bloqueio W		Fita impermeabilizante/Fios impermeabilizantes
membro de força		Fios de aramida de alto módulo
Bainha	Grossura	Não. 1,60 mm
Bainha	Material	HDPE preto
Diâmetro externo do cabo (mm)		9,4±0,2	9,8±0,2	10,1±0,2	10,1±0,2	11,4±0,2	14,5±0,2
Peso líquido (kg/km)		70	72	76	76	102	155
MAT (N)		1800	1800	2000	2000	2200	2500
RCD Folga inicial		Até 100 m, flecha de 1,0%
Pior condição de carga		Velocidade do vento: Máx. 30 m/s, Espessura do gelo: 0 mm

Fibra monomodo

UNID	UNIDADES	ESPECIFICAÇÃO
Tipo de fibra	SM	Tipo OS2, ITU-T G.652.D	Tipo OS2, ITU-T G.657.A
Atenuação	dB/km	1310nm ≤ 0,34 1383nm ≤ 0,34 1550nm ≤ 0,21 1625nm ≤ 0,23
Dispersão Cromática	ps/nm.km	1310nm ≤ 3,5 1550nm ≤ 18 1625nm ≤ 22
Inclinação de dispersão zero	ps/nm2.km	≤ 0,092
Comprimento de onda de dispersão zero	nm	1300 ~ 1324
Comprimento de onda de corte (cc)	nm	≤ 1260
Atenuação vs. Curvatura	1625nm	Raio de 30 mm, 100 anéis ≤ 0,05 dB	Raio de 15 mm, 10 anéis ≤ 1,0 dB
	1310nm	Raio de 25 mm, 100 anéis ≤ 0,05 dB	Raio de 15 mm, 10 anéis ≤ 0,25 dB
	1550nm	Raio de 16 mm, 1 anel ≤ 0,05 dB	Raio de 10 mm, 1 anel ≤ 0,75 dB
Diâmetro do Campo Modal	um	8,7 ~ 9,5 a 1310nm 9,8 ~ 10,8 a 1550nm	8,4 ~ 9,2 a 1310nm 9,3 ~ 10,3 a 1550nm
Concentricidade núcleo-revestimento	um	≤ 0,5	≤ 0,5
Diâmetro do revestimento	um	125,0±0,7	125,0±0,7
Revestimento Não circular	%	≤ 1,0	≤ 0,7
Diâmetro do revestimento	um	235 ~ 250	235 ~ 245
Teste de Prova	N	≥ 9,0	≥ 9,0
Dispersão do Modo de Polarização	Ps/Ѵkm	≤ 0,1	≤ 0,1
Padrões	As fibras são projetadas e testadas de acordo com as normas TIA/EIA-492CAAB, IEC 60793-2-50 Tipo B1.3, ITU-T G.652.D e ISO/IEC 11801 Ed.2.2.

EMBALAGEM E MARCA

PACOTE

Não é permitido colocar dois comprimentos de cabo em um mesmo tambor; ambas as extremidades devem ser seladas. As duas extremidades devem ser acondicionadas dentro do tambor, deixando uma reserva de cabo de no mínimo 3 metros.

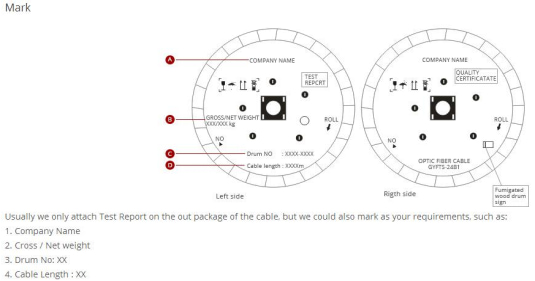

MARCA

Marca do cabo: comprimento, marca

Marca do tambor: Fabricante, categoria do cabo, número de tambores, comprimento, GW, sentido de rotação, data de fabricação.

144 Core ADSS Aerial Fiber Optic Cable

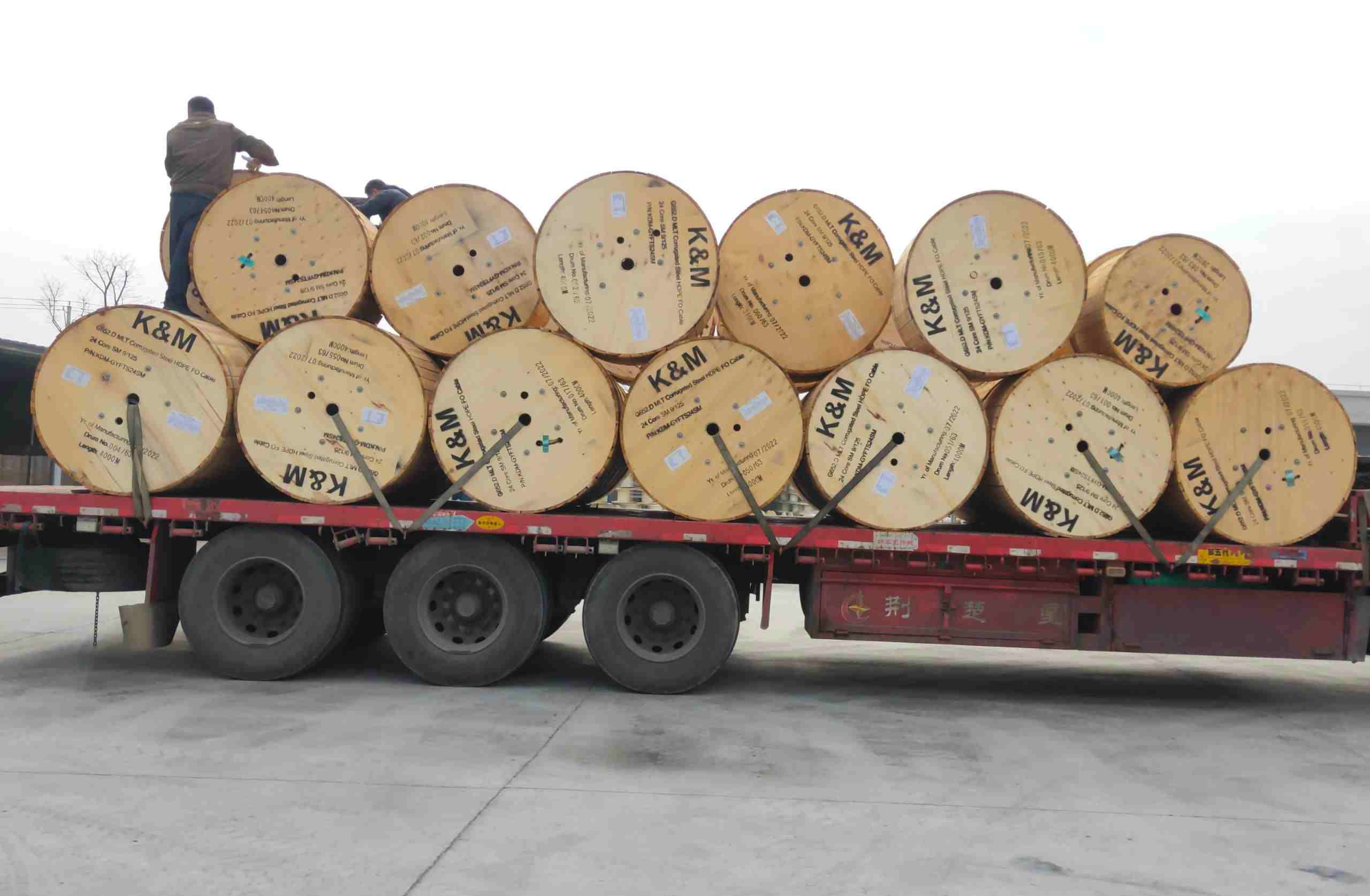

Diagrama de carregamento de contêineres 1
FRP Center Strength Member ADSS Fiber Cable

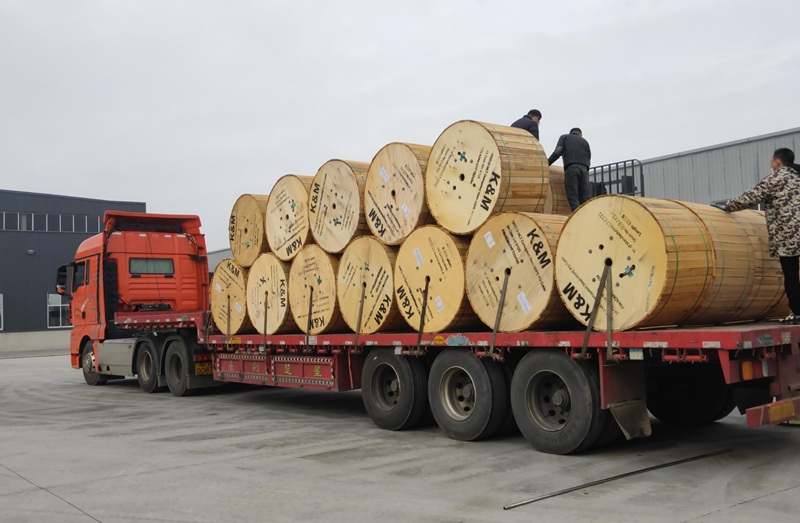

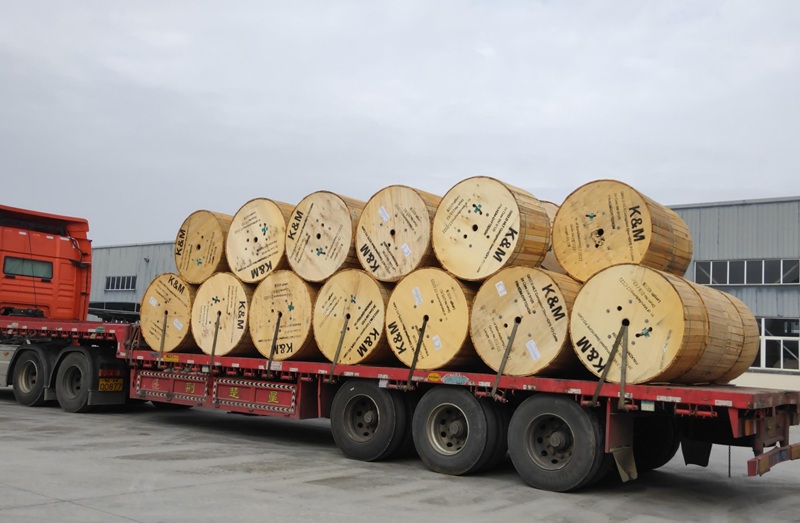

Diagrama de carregamento de contêineres 2
Weather Resistant ADSS Telecommunications Fiber Cable

Perguntas frequentes

Q Qual é o vão máximo de instalação para este cabo ADSS?

A: Este cabo foi projetado para instalações aéreas com um vão máximo de até 100 metros.

Q Este cabo pode ser instalado perto de linhas de energia de alta tensão?

A: Sim, possui uma construção totalmente dielétrica e sem metal. Isso a torna completamente imune a interferências eletromagnéticas e perfeitamente segura para uso próximo a linhas de transmissão de energia elétrica.

Q Em que faixa de temperatura este cabo pode operar?

A: O cabo é altamente durável e suporta uma faixa de temperatura operacional de -40 ℃ a +60 ℃, tornando-o adequado para condições climáticas extremas.
